沟槽式维托利克管道耦合连接件结构

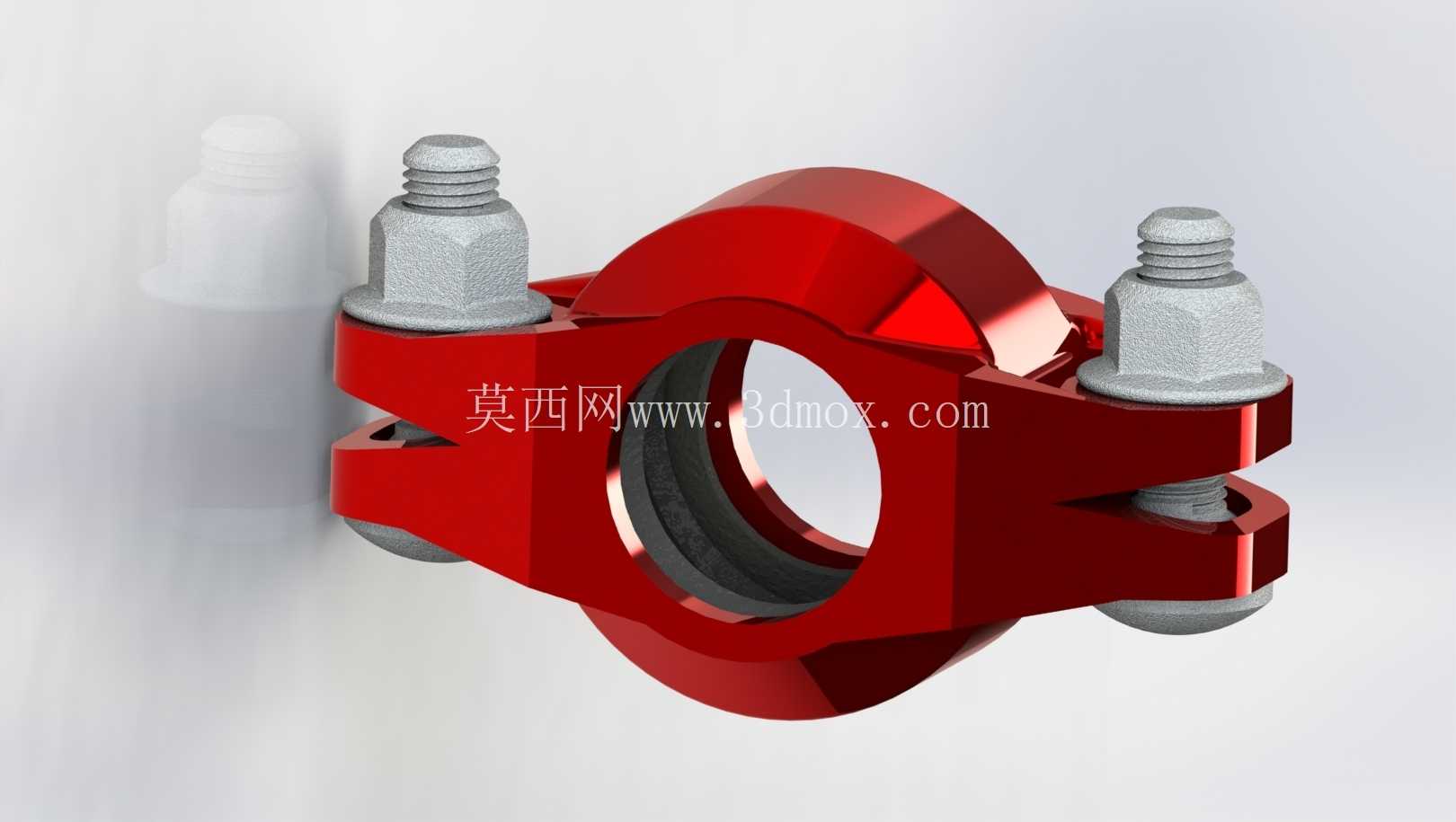

　　从结构设计逻辑来看，这套耦合件采用上下对半开合的卡箍壳体作为主体承力结构，壳体内侧加工有与管道沟槽匹配的凸棱，安装时凸棱嵌入管道端部的沟槽内，通过两侧的螺栓紧固件施加预紧力，让两个半壳抱紧管道，同时挤压壳体内嵌的橡胶密封圈，让密封圈紧贴管道外壁与卡箍内壁形成密封面。不同于传统焊接需要现场动火、做焊口防腐处理，也不同于螺纹连接需要对管端套丝、缠生料带调整配合间隙，这种耦合结构的安装不需要特殊工种作业，普通管工经过简单培训就能完成操作，安装效率比传统连接方式高出数倍，后期管路维护拆卸也极为方便，不需要破坏管体就能快速拆解更换管路部件。在民用建筑给排水、消防喷淋管网、工业工艺流体输送、矿山井下浆体输送等管路布设场景里，沟槽式连接结构早已替代传统焊接、螺纹连接的多数应用位，维托利克耦合结构就是这类连接方案里的核心承压部件。日常现场施工中，很多一线安装人员习惯把这类部件叫做刚性卡箍，它的核心作用是把两根端部预制好环形沟槽的管道牢牢对接锁定，同时保证接口处的密封性能，承受管路内部的流体压力，同时补偿一定量的管路轴向位移与角度偏差。

　　设计这类结构的时候，首先要明确适配的管道公称通径，不同通径对应的卡箍壳体曲率、螺栓规格、密封槽尺寸都有明确的边界要求：比如适配小通径管路的耦合件，壳体壁厚不需要过厚，螺栓采用普通六角头螺栓就能满足预紧力要求；适配中大通径、高压管路的耦合件，壳体需要做加强筋结构，螺栓也要采用更高强度等级的紧固件，同时密封胶圈的材质要根据输送介质调整，输送常温水用普通丁腈橡胶即可，输送腐蚀性流体则需要更换为氟橡胶或者三元乙丙材质。安装边界上，这类耦合件对管端的沟槽加工精度有明确要求，沟槽的深度、宽度、距离管端的距离都要控制在公差范围内，否则安装后会出现凸棱卡接不到位、密封压合不匀的问题，轻则出现渗漏，重则在管路承压时出现脱管事故。

　　两个对接管道的端面间隙也要控制在合理范围，间隙过大会挤压密封圈导致密封失效，间隙过小则会在管路热胀冷缩时出现管端顶死，产生额外的结构应力。实际工况里，这类耦合件除了承受内部流体的静压力，还要承受管路水锤产生的瞬时冲击载荷，所以卡箍壳体的材质通常采用球墨铸铁铸造后做抛丸处理，兼顾强度与韧性，螺栓采用镀锌处理提升防锈能力，适配户外、井下等潮湿工况的使用需求。不同于柔性卡箍允许较大的管道偏转角度，这类维托利克刚性耦合结构的设计定位是让对接管道保持刚性连接状态，限制管路的轴向窜动与角度偏移，适合用在管路直线段的固定连接，保证管网整体的结构稳定性。

　　建模过程中需要重点关注卡箍壳体内侧凸棱的圆角处理，尖角结构在承受冲击载荷时容易出现应力集中，长期使用会产生裂纹；螺栓孔的位置度要严格控制，否则现场安装时会出现螺栓穿入困难的问题；密封槽的尺寸公差要和胶圈的压缩比匹配，压缩量过小密封不足，压缩量过大则会加速胶圈老化，缩短使用寿命。很多现场安装出现的渗漏问题，其实并不是产品本身的设计缺陷，而是安装时没有清理管端沟槽内的杂物，或者螺栓预紧力不均匀，导致两个半壳的间隙不一致，密封圈压合偏斜造成的，所以在设计图纸里通常也会标注明确的安装扭矩要求，指导现场施工人员按规范操作。这类耦合结构的应用场景还在不断拓展，现在在压缩空气管网、真空管路、甚至部分低压燃气输送场景里，也开始大量采用这类连接方式，核心优势就是安装快捷、维护方便、连接可靠性稳定，相比传统连接方式大幅降低了管网施工的人工成本与时间成本。
