混动乘用车前减震器连接螺栓结构

该紧固件属于汽车底盘悬架系统的核心连接部件，主要应用于乘用车主减总成与转向节、减震器阻尼筒与车身安装座的刚性连接场景，承担行驶过程中垂向载荷传递、横向力矩抵消以及冲击载荷缓冲的核心作用，是保障悬架系统定位精度、行驶稳定性的关键受力零件。从实际装车工况来看，这类带双法兰面的六角螺栓，需要同时应对铺装路面的高频小幅振动、非铺装路面的瞬时冲击载荷，以及转向过程中产生的横向剪切力，因此结构设计上优先保证连接刚性与防松性能，避免长期使用后出现预紧力衰减导致的连接松动、底盘异响甚至定位参数偏移问题。

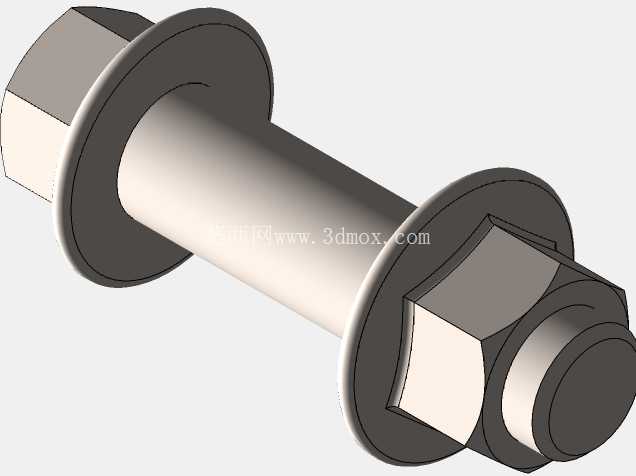

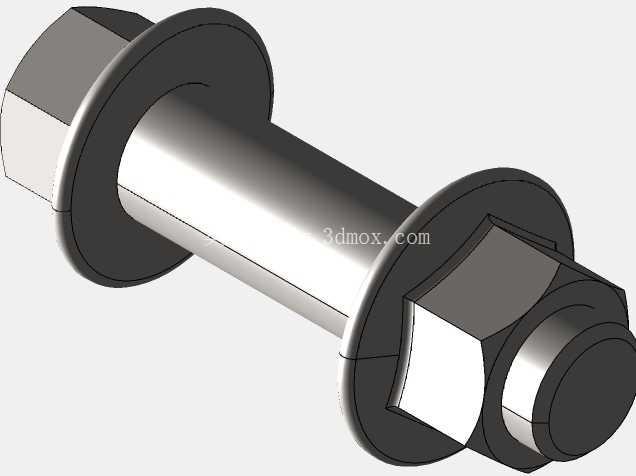

设计过程中，首先结合减震器安装点的受力边界确定螺栓的公称直径，匹配对应安装孔的公差带，保证杆部与安装孔的配合间隙控制在合理范围，避免过大间隙导致的连接副横向窜动，也避免过小间隙带来的装配难度提升。螺栓两端的法兰面结构并非对称设计，靠近六角头一侧的法兰面直径更大，主要用于贴合减震器筒身的安装平面，增大接触面积以降低单位面积压应力，避免长期受力后安装面出现压溃变形；靠近螺纹端的法兰面与六角螺母集成，装配时无需额外加装平垫圈，减少装配工序的同时，也避免了垫圈与螺栓、被连接件之间的相对滑移，提升防松可靠性。

从外形尺寸与安装边界来看，螺栓杆部长度严格匹配减震器安装耳、转向节安装座以及衬套的总厚度，保证螺纹啮合长度满足公称直径的1.2倍以上的强度要求，既不会因为杆部过短导致螺纹啮合不足出现滑牙风险，也不会因为杆部过长导致装配后螺纹末端突出过多，与周边的制动管路、线束等部件产生运动干涉。六角头的对边尺寸符合通用紧固件标准，适配常规套筒工具，满足整车装配线以及售后维修的通用工具兼容性，不需要定制专用拆装工具，降低全生命周期的维护成本。

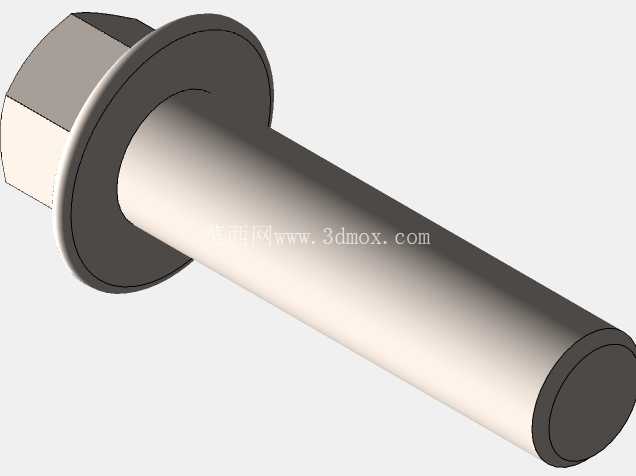

螺栓的杆部采用等直径设计，光杆部分的表面粗糙度控制在合理范围，装配时可以顺畅穿过带橡胶衬套的安装孔，不会刮伤衬套内圈的金属衬套，保证衬套的缓冲隔振性能不受装配过程影响。法兰面的支撑面与螺栓轴线的垂直度有严格公差要求，避免装配后出现偏载，导致螺栓承受额外的弯曲应力，长期交变载荷下出现疲劳断裂风险。螺纹部分采用标准米制三角螺纹，牙型角60度，螺纹精度满足通用装配要求，螺纹末端带有倒角，方便螺母快速导入，提升装配效率。

在实际选型匹配过程中，这类螺栓的性能等级通常选用8.8级及以上，保证足够的抗拉强度与屈服强度，应对悬架系统的复杂交变载荷，表面处理采用锌铝涂层或者达克罗处理，满足底盘部件的耐盐雾要求，避免长期在雨雪、泥泞环境下使用出现锈蚀，导致拆装困难或者强度下降。不同于普通的全螺纹螺栓，该结构的光杆部分与安装孔配合，还能起到定位销的作用，保证减震器安装位置的精度，确保车轮定位参数在设计范围内，避免出现轮胎偏磨、转向回正力异常等问题。

建模过程中，需要重点还原法兰面的过渡圆角、六角头与杆部的过渡圆角，这些位置是应力集中的关键区域，圆角参数的准确性直接影响后续有限元分析的结果可靠性，不能为了建模简化直接删除圆角结构。螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于力学性能仿真，则需要精确还原牙型细节，保证仿真结果的准确性。同时需要注意两端法兰面的平面度要求，建模时保证支撑面的平面度公差符合设计要求，避免虚拟装配时出现面贴合不良的问题。
