四缸发动机用四合一排气歧管结构

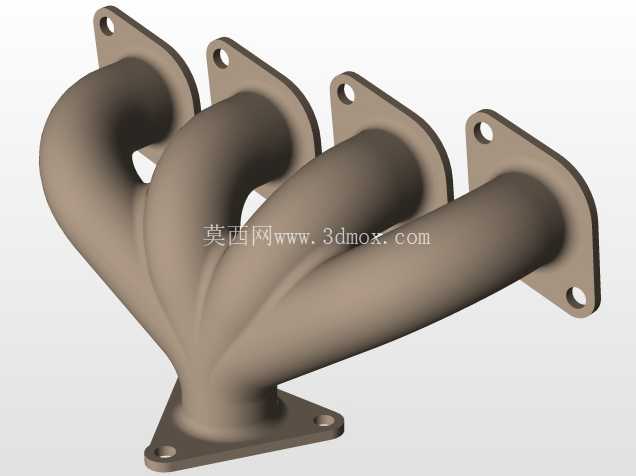

　　在小排量直列四缸内燃机的进排气系统设计中，排气歧管是衔接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构设计直接影响发动机的排气顺畅度、各缸排气干扰程度以及排气脉冲能量的利用效率，是动力总成结构开发中不可忽视的关键零部件。这款四合一结构的排气歧管，采用四个等距布置的进气法兰端，分别对应直列四缸发动机的四个气缸排气出口，每个进气法兰都设计了两个对称的螺栓安装孔，安装面为精加工平面，能够保证与气缸盖排气侧端面紧密贴合，配合密封垫片可有效避免高温高压排气泄漏，适配常规1.5L-2.0L排量自然吸气或小功率涡轮增压发动机的安装接口尺寸。从结构布局来看，四个进气支管采用渐变曲率的弯曲流道设计，流道从进气法兰端开始逐步向中心汇聚，最终汇入底部的总排气出口法兰，流道内壁做了顺滑过渡处理，没有突兀的截面突变或直角转折，能够最大程度降低排气气流在管内的流动阻力，减少各缸排气过程中的气流干涉——尤其是在发动机高转速工况下，顺滑的流道可以避免排气背压异常升高，保证各缸排气过程互不干扰，让每个气缸的废气都能顺畅排出，间接提升发动机的充气效率，对动力输出的平顺性有明显帮助。

　　在安装边界的设计上，四个进气法兰的安装孔位间距严格匹配主流直列四缸发动机的气缸盖排气侧孔位标准，总出口法兰同样采用双螺栓固定结构，可直接对接三元催化器或涡轮增压器的进气端接口，整体安装空间占用紧凑，不会与发动机舱内的点火线圈、机油尺、冷却管路等周边部件产生干涉，适合横置或纵置布局的前驱、后驱车型搭载使用。从功能特性上看，这款排气歧管承担着将四个气缸燃烧后产生的高温废气有序汇集、导出的核心作用，工作过程中需要承受800-1000℃的高温排气冲刷，同时还要承受发动机运行过程中产生的振动载荷，因此结构设计上在各支管的弯曲位置做了等壁厚加强处理，避免长期高温振动下出现开裂、变形等失效问题；支管与法兰的连接位置做了圆弧过渡，减少应力集中点，提升部件的整体疲劳寿命。

　　在实际工程应用中，这类四合一排气歧管除了搭载在民用乘用车的汽油发动机上，也可适配小型非道路机械、发电机组用的四缸柴油机，部分改装场景下也会基于这类基础结构优化流道曲率，进一步降低排气背压来提升发动机的动力输出表现。设计过程中需要重点平衡流道长度、曲率与整体结构强度的关系：如果流道弯折角度过大，会大幅提升排气阻力，导致发动机高转动力输出受限；如果流道壁厚设计过薄，长期高温工作下容易出现热变形，导致密封面失效漏气；如果整体结构过于笨重，又会增加动力总成的总重量，不利于整车轻量化设计。

　　这款结构在流道设计上采用了非等长支管的优化方案，在保证整体结构紧凑的前提下，尽可能让各缸排气到达总出口的脉冲时序错开，减少排气脉冲的相互抵消，对于自然吸气车型来说，合理的脉冲时序还能利用排气虹吸效应提升气缸的扫气效率，进一步优化燃烧效率。在安装维护层面，这类排气歧管的法兰连接结构拆装便捷，更换密封垫片即可完成密封性能恢复，不需要复杂的专用工装，售后维修成本较低；整体外形没有突出的尖锐结构，在发动机舱内的布置兼容性强，不需要对周边附属部件做额外的位置调整即可完成装配。
