DN50带凸台01B型平法兰连接构件

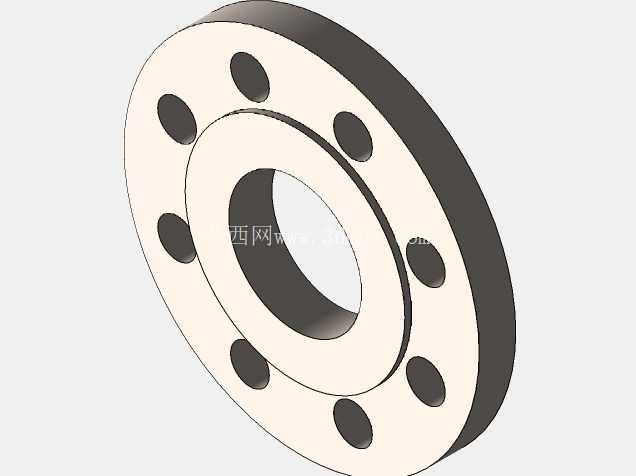

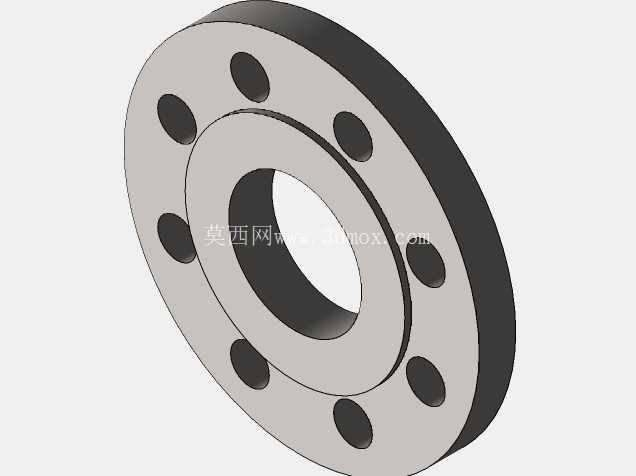

　　在民用给排水、化工介质输送、常规暖通管路的搭建作业里，法兰是管路系统中实现管段可拆卸连接的核心承压构件，这款带台阶的01B型DN50平法兰，适配公称通径50mm也就是2英寸的常规管路，多用于中低压工况下的管路对接、管路与阀门/泵体接口的连接场景，能在保证连接强度的同时，兼顾密封面的对位精度，降低现场安装的找正难度。不同于普通板式平法兰的全平面结构，这款法兰在密封侧设计了凸起的台阶结构，这个台阶的核心作用是为密封垫片提供定位边界，安装时垫片可以直接嵌放在台阶围合的区域内，避免管路打压、运行过程中垫片受介质压力挤压发生移位，尤其是在输送带一定温度的流体、管路存在小幅热胀冷缩位移时，台阶的限位作用能大幅降低密封失效泄漏的概率。

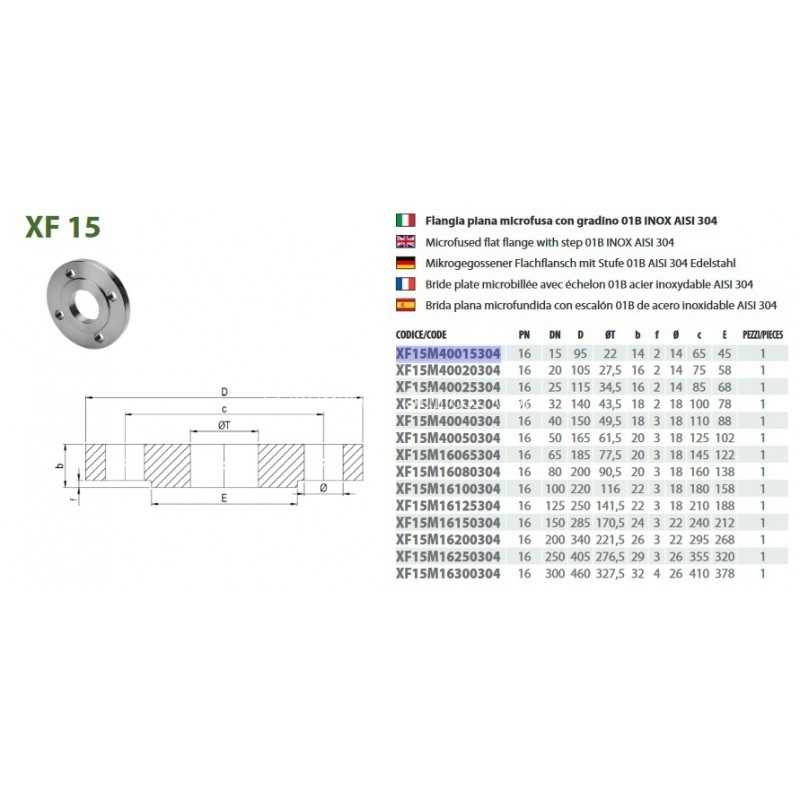

　　从结构设计逻辑来看，这款法兰的盘体采用等厚圆盘基础结构，中心通孔与适配管段的通径保持一致，不会出现通径缩颈影响介质流通效率的问题，盘体上均匀分布8个螺栓过孔，孔位的分度圆直径、孔径尺寸均匹配DN50公称压力等级下的常规螺栓规格，现场安装时不需要额外扩孔或者调整孔位，能直接和同规格的法兰、设备接口配对使用。台阶的高度设计经过实际工况验证，既不会因为台阶过高导致垫片压缩量不足影响密封，也不会因为台阶过低失去限位作用，台阶的外径尺寸刚好对应常规非金属软垫片、金属缠绕垫片的标准外径，不需要单独定制非标垫片，能降低现场施工的配件采购成本。

　　从安装边界来看，这款法兰的盘体外径、螺栓孔分布尺寸完全符合对应压力等级的法兰尺寸规范，安装时相邻法兰盘之间的螺栓穿入方向保持一致，紧固时采用对角分次拧紧的方式，就能保证密封面受力均匀，不会出现局部压偏导致的泄漏。在实际工程应用中，这类带台阶的平法兰常被用在泵房管路出口、换热设备的介质进出口、车间工艺管路的分段连接位置，相比对焊法兰，平法兰的结构更简单，加工成本更低，安装时不需要在现场进行焊接作业，对于一些不允许动火作业的施工场景，搭配螺纹连接短管就能完成装配，适配性更强。建模过程中，对法兰盘的边缘做了小尺寸倒角处理，既可以消除加工后的锐边避免安装时划伤操作人员，也能减少盘体边缘的应力集中，提升长期承压状态下的结构稳定性。

　　螺栓孔的位置采用圆周阵列方式排布，保证每个孔位的中心距误差控制在安装允许的公差范围内，不会出现螺栓无法穿入的问题。密封面的平面度按照密封要求做了对应设计，表面粗糙度满足垫片密封的接触要求，不需要额外进行二次加工就能直接使用。在管路系统的运维过程中，这类法兰的可拆卸特性也方便后续对管路段进行检修、更换阀门配件，只需要松开连接螺栓就能分离两侧管段，不需要切割整体管路，能大幅降低后期运维的工作量和成本。对于三维建模从业者来说，这类标准法兰的建模需要重点关注公称通径、螺栓孔分度圆、台阶尺寸、密封面宽度这些核心参数的匹配，不能随意调整孔位数量和分布尺寸，否则会导致模型无法和实际标准件配对使用，在做管路装配设计时，这类标准法兰可以直接调用装配，不需要重新绘制，能提升整体管路设计的效率，也能保证设计输出的图纸符合现场施工的实际尺寸要求，避免出现设计和现场安装脱节的问题。
