卧式承压化学品储存罐体结构设计

在化工生产、物料中转、危化品仓储领域，卧式承压储罐是应用范围极广的静态储存设备，这类设备的设计核心需要平衡承压能力、安装稳定性、物料进出便利性三个核心维度，本次呈现的卧式化学品储罐结构，完全围绕常压至中低压液态化学品的储存需求展开设计。从实际应用场景来看，这类储罐常布置在化工车间物料暂存区、厂区中转罐区、废液收集工段，用来储存无强腐蚀或适配衬层的液态化工原料、中间产物、待处理废液，相比立式储罐，卧式结构的重心更低，对地基承载的均匀性要求更低，在场地高度受限、需要低位布置进出料管线的场景下适配性更强。

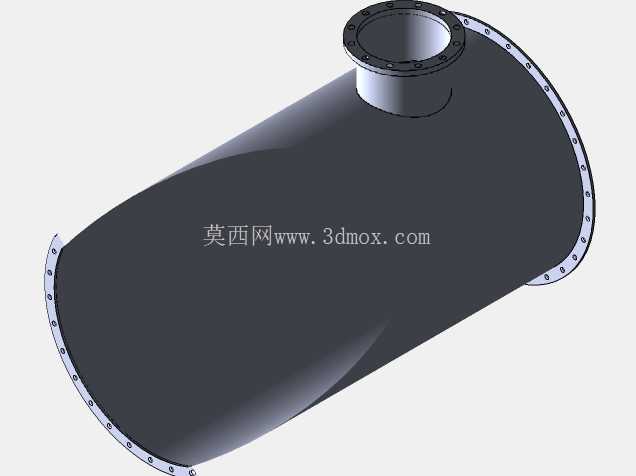

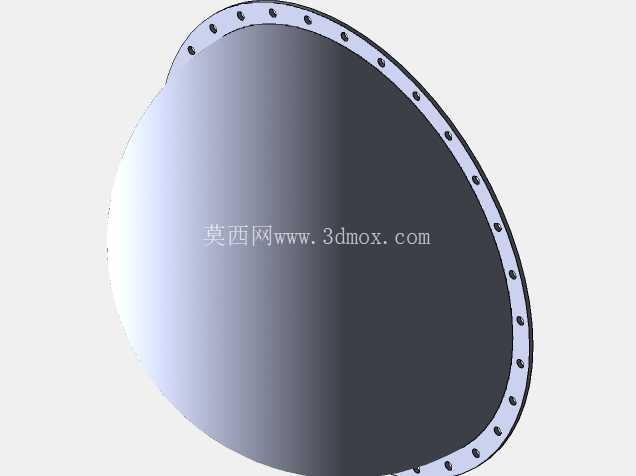

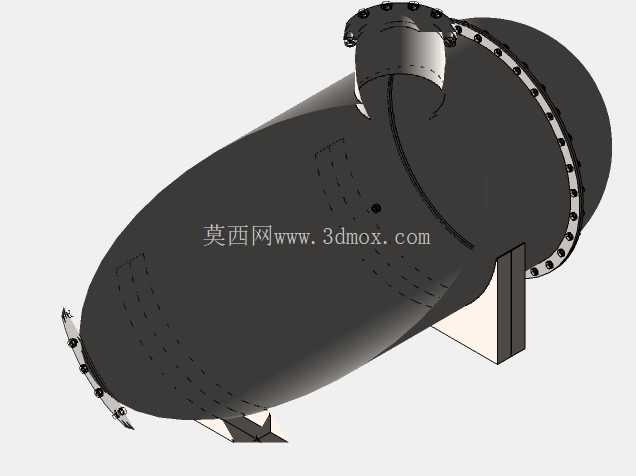

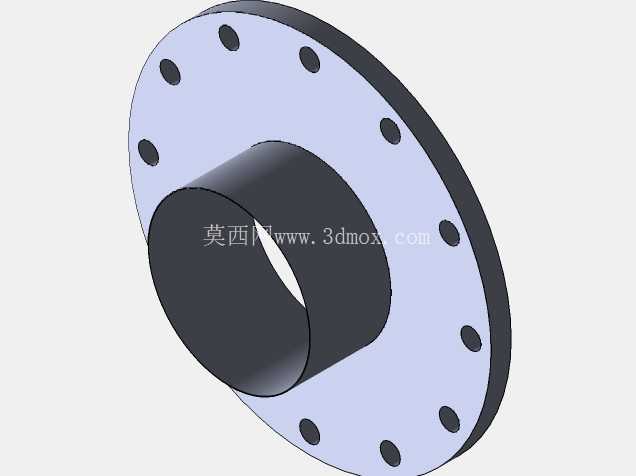

从功能特性来看，罐体采用标准椭圆形封头与圆柱形筒身焊接成型，这种结构组合是承压储罐的经典选型，椭圆形封头的曲面过渡可以有效降低筒身与封头连接位置的应力集中系数，在承受内压时，封头的薄膜应力分布更均匀，不会出现平封头结构边缘应力过大、需要额外加强筋补强的问题。筒身上部设置的接管结构，兼顾了进料、排气、仪表安装的拓展需求，接管与筒身采用全焊透角接结构，焊接位置预留了探伤操作空间，方便后续做渗透或超声检测，保障焊缝密封性。罐体底部采用双鞍座支撑结构，两个鞍座的间距经过力学核算，既避免了跨距过大导致筒身中部挠度超标，也不会因为跨距过小让鞍座位置的局部压应力超过筒壁材料的许用值，其中一个鞍座设计为固定端，另一个预留滑动余量，可以抵消罐体充料、温度变化带来的轴向伸缩变形，避免支座与基础连接位置出现额外应力。

设计过程中，首先明确了核心参数边界，筒身外径为2000毫米，这个尺寸属于中型卧式储罐的常用规格，既可以满足单罐数十立方米的储存容积需求，也不会因为直径过大导致运输、现场吊装的难度陡增，常规货运车辆即可完成整体运输，不需要现场分段组焊。筒身壁厚的选取结合了储存介质的密度、设计压力、材料许用应力做了等强度核算，在满足承压要求的前提下尽可能控制壁厚，降低设备整体自重，同时筒身内壁预留了衬层施工的余量，如果需要储存有腐蚀性的介质，可以在内部增加衬塑、衬胶层，不需要改动外部主体结构。接管的高度设计考虑了进料时的液体飞溅问题，进料管末端可以延伸至罐内靠近底部位置，减少进料过程中液体冲击产生的静电与挥发，顶部的排气口位置设置在罐体最高处，避免进料过程中罐内憋压，也方便放空、惰性气体保护管线的接驳。

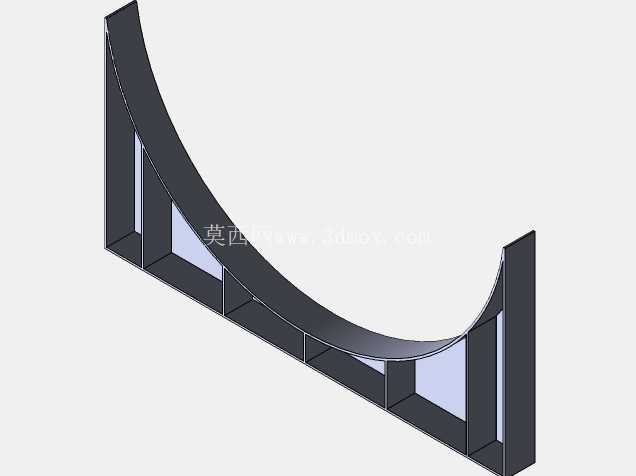

安装边界方面，双鞍座的底面设计为平面结构，配套的基础只需要做水平混凝土承台即可，不需要做特殊的预埋结构，固定端鞍座通过地脚螺栓与基础刚性连接，滑动端鞍座的地脚螺栓预留长圆孔，搭配滑动垫板实现轴向位移补偿。罐体的整体长度与直径的比例控制在合理区间，保证充料后整体重心落在两个鞍座的支撑范围内，不会出现倾翻风险，同时罐体底部距离地面的预留高度满足出料管线、排污阀的安装操作空间，操作人员可以在地面完成排污、取样、阀门操作，不需要额外搭建操作平台。在细节处理上，筒身外表面的焊缝余高控制在标准要求范围内，鞍座与筒身接触的位置设置了垫板，避免鞍座的边角直接接触筒壁造成局部应力集中，封头位置没有额外设置多余的附件，减少了潜在的泄漏点，整体结构简洁可靠，没有冗余设计，完全围绕工业场景下长期稳定运行的需求做结构优化，不管是用于新建项目的设备选型参考，还是三维建模练习的结构参考，都能清晰展现卧式承压储罐的核心设计逻辑与结构要点。
