电镀槽排水用法兰式球阀结构设计

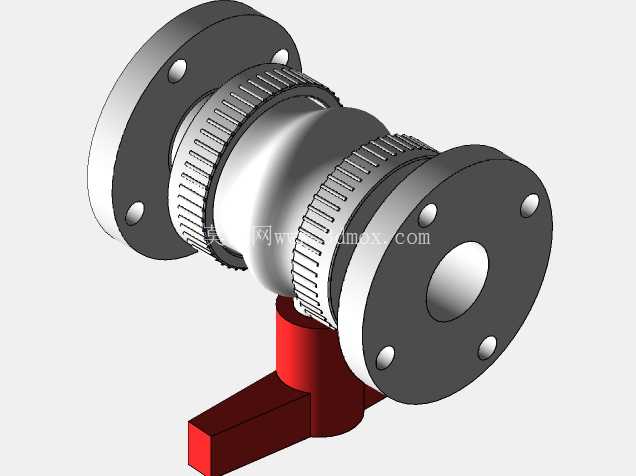

　　在表面处理生产线的电镀工序中，槽体排水管路的控制元件长期接触含酸碱成分的电镀废液，普通螺纹连接阀门不仅容易在接口处出现渗漏，长期启闭后阀座磨损快，更换时还需要拆解整段管路，维护效率极低。这款法兰式球阀的设计初衷，就是针对电镀槽排水的特殊工况，解决传统阀门在腐蚀环境下连接可靠性差、维护不便的痛点。从结构设计来看，两端采用标准法兰连接结构，法兰盘上均匀布置4个螺栓过孔，安装时可直接与槽体排水口、外接排水管路的配对法兰通过螺栓紧固，法兰密封面采用突面结构，配合耐酸碱腐蚀的密封垫片，可有效避免废液渗漏，相比螺纹连接，法兰连接的对中精度更高，安装时不需要反复旋拧阀体调整角度，尤其适合电镀车间潮湿、存在腐蚀性气雾的安装环境，可大幅降低管路安装的施工难度。

　　阀体中部的启闭操作端采用带防滑齿纹的手动操作结构，齿纹深度经过合理设计，即便操作人员佩戴耐酸碱防护手套，也能稳定施加扭矩完成阀门启闭，不会出现打滑问题；操作手柄采用下置式杠杆结构，相比侧装手柄，在槽体底部狭窄的安装空间内不会与周边管路、槽体支架产生干涉，操作行程经过校核，90度旋转即可完成全开到全关的状态切换，操作人员可通过手柄的指向快速判断阀门通断状态，避免误操作导致的槽液泄漏。

　　从流体通道设计来看，阀体内部采用直通式流道，流道内壁做圆弧过渡处理，没有明显的节流台阶，排水时废液中的少量悬浮杂质不会在阀腔内堆积，避免长期使用后出现阀腔结垢、阀板卡滞的问题；阀座密封采用软密封结构，密封面贴合度高，全关状态下可实现零渗漏，完全满足电镀槽排空时的截断需求，不会出现关闭后仍有残液滴漏的问题。安装边界方面，设计时充分考虑了电镀槽底部的安装空间限制，阀体总长度控制在适配常规PP、PVC排水法兰的尺寸范围内，法兰盘外径与行业通用的同通径法兰尺寸完全匹配，不需要额外制作过渡转接件，可直接替换原有管路中损坏的同规格阀门，降低备件库存压力；阀体下部的手柄突出高度经过优化，安装后手柄最低点距离地面预留足够的操作空间，不需要额外抬高槽体支架，也不会因为地面杂物磕碰导致手柄误动。

　　在实际应用场景中，这款球阀除了用于电镀槽的排空排水，也可适配同工况下其他腐蚀性流体管路的通断控制，比如磷化槽、酸洗槽的排水管路，法兰连接的结构特性让阀门的拆装维护更便捷，当阀座出现磨损需要更换时，只需要松开两端法兰的连接螺栓，即可将阀体从管路中拆下，不需要转动两侧的管路，大幅缩短设备维护的停机时间。设计过程中针对电镀车间的腐蚀环境，对阀体的结构壁厚做了针对性加强，避免长期接触腐蚀性气雾导致阀体壁厚减薄出现破损，操作部位的齿纹结构没有尖锐棱角，日常操作时不会刮破防护手套，降低操作人员接触腐蚀性液体的风险。从建模细节来看，法兰盘上的螺栓孔位置度经过严格校核，与配对法兰装配时不会出现螺栓无法穿入的问题，阀杆与阀体的配合部位做了密封结构设计，可防止阀杆位置出现渗漏，手动操作的扭矩经过合理匹配，不需要借助额外的加力杆即可完成启闭，同时也能保证密封面的足够压紧力，避免带压状态下出现渗漏。
