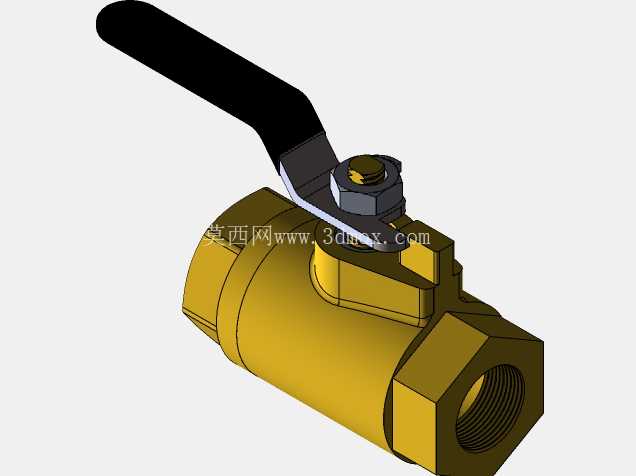

内螺纹连接手动黄铜球阀结构设计

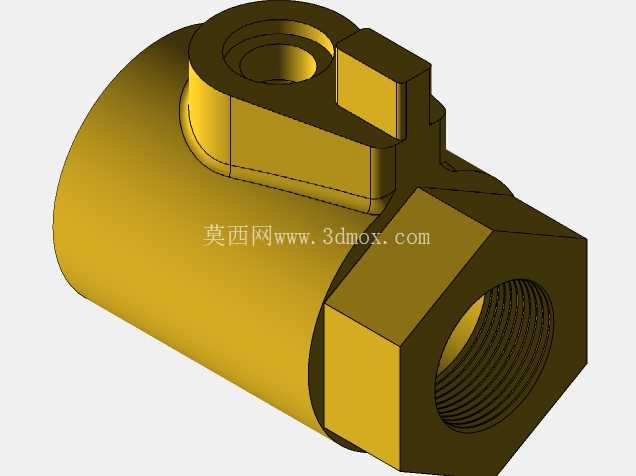

　　在民用给排水、小型液压回路、低压气动传输、中小型化工助剂输送等场景里，这类内螺纹手动球阀是管路系统里出镜率极高的通断控制元件，不同于闸阀、截止阀的多圈旋转操作，它只需要扳动手柄旋转90度就能完成全开或全关的动作，操作响应快，流阻损失小，在需要频繁快速通断管路的工位上适配性极强。从结构设计逻辑来看，这款球阀采用一体式黄铜锻造阀体，两端为标准内螺纹接口，能够直接和同规格的外螺纹管路、接头旋合连接，不需要额外搭配焊接法兰或者快装卡箍，安装边界紧凑，适合在管路排布密集、安装操作空间有限的设备内部走管场景使用，比如小型机床的冷却润滑回路、实验室小型流体试验台的管路分支、家用净水设备的进出水控制段，都能见到这类结构的球阀。

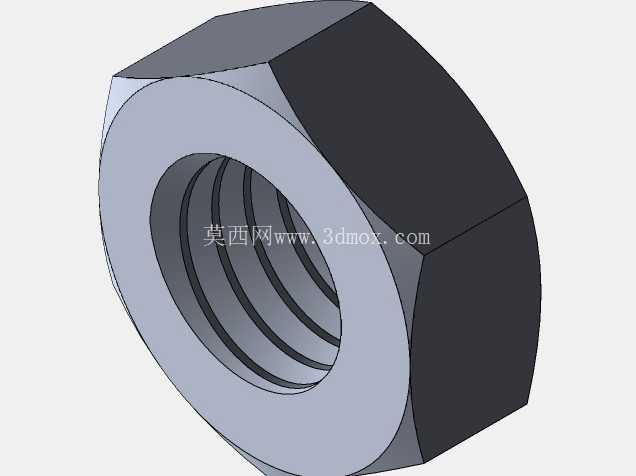

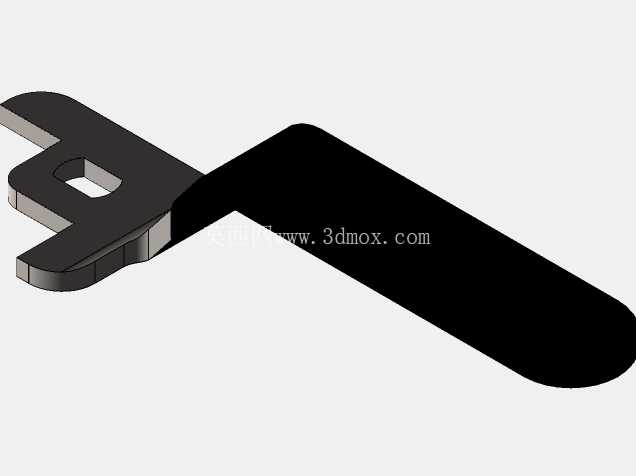

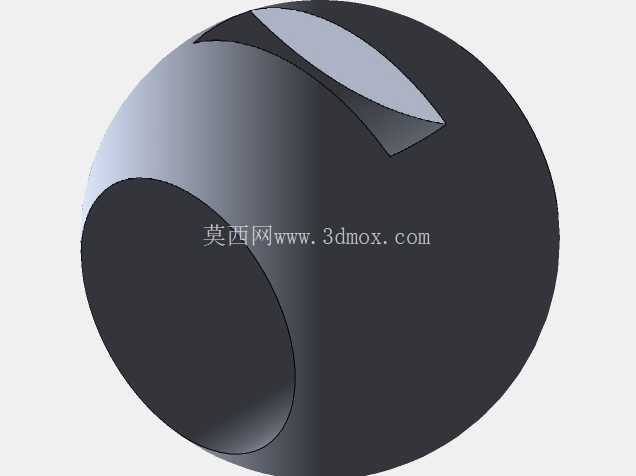

　　阀体内部的密封副采用软质密封材料贴合球体表面，球体为空心通孔结构，全开状态下通孔和管路通径完全对齐，介质流经时几乎没有额外的流向折角，压损远小于同通径的截止阀，不容易在阀腔内部残留介质，对于输送洁净水、低压润滑油、常温无强腐蚀性气体的场景来说，长期使用也不容易出现介质沉积卡滞的问题。操作端的手柄采用杠杆式设计，扳动端长度经过力矩匹配，普通人手不需要借助额外工具就能轻松完成开关操作，手柄和阀杆的连接部位设置了防松六角压盖，既能够压紧阀杆部位的密封填料，避免介质从阀杆配合间隙渗漏，也能限制阀杆的上下窜动，保证球体旋转时的同轴度，避免开关过程中出现卡涩或者密封面偏磨的问题。设计过程中需要重点控制几个配合尺寸：首先是两端内螺纹的同轴度，必须保证和阀体内腔、球体通孔的轴线重合，否则安装后管路会出现额外的装配应力，长期使用容易在螺纹连接部位出现渗漏；其次是球体和密封座的配合过盈量，过盈量太大则扳动手柄的力矩过大，操作手感沉重，过盈量太小则密封性能不足，低压状态下容易出现内漏；再者是阀杆和阀体配合部位的密封槽尺寸，要匹配对应规格的O型圈，保证在额定工作压力下不会出现外漏。

　　从安装边界来看，这类4分规格的球阀整体轴向长度较短，手柄扳动时的旋转半径需要在安装时预留足够空间，避免手柄被周边管路或者设备结构件挡住，导致无法完成全开全关的操作；阀体本身的六角结构部位是安装时的扳手受力位，安装时需要用扳手卡紧该部位再旋动管路接头，不能直接通过扳动手柄来借力拧紧螺纹，否则会造成阀杆受力变形，损坏内部密封结构。实际使用过程中，这类球阀不适合做节流调节使用，如果长期处于半开半关的状态，高速流动的介质会持续冲刷球体的密封面，很快就会造成密封面冲蚀磨损，导致阀门关闭不严出现内漏，它的核心功能是做管路的通断控制，只有全开或者全关两个工作位才能保证长期使用寿命。

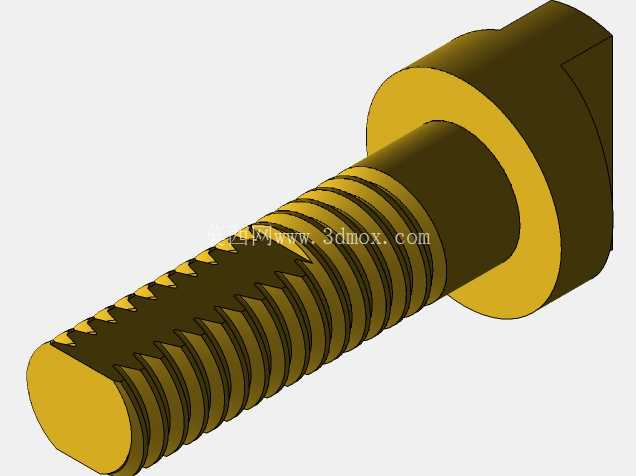

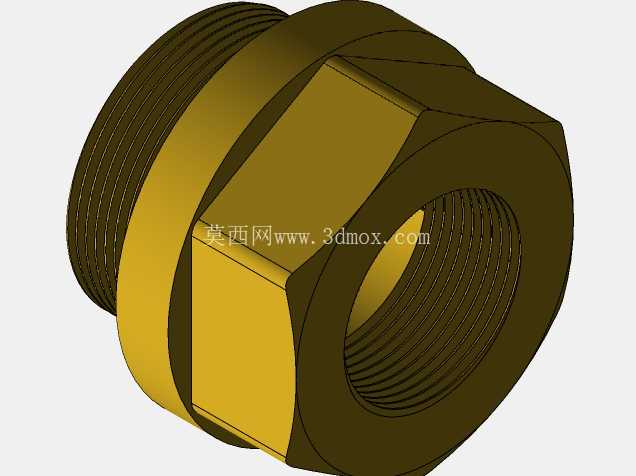

　　另外阀体采用黄铜材质的设计，一方面是黄铜的切削加工性能好，锻造毛坯的后续机加工效率高，尺寸精度容易控制，另一方面黄铜本身的耐水腐蚀性能优于普通碳钢，在常温清水、无强腐蚀的油类介质里长期使用不容易出现锈死卡滞的问题，后期维护更换也比较方便，不需要做额外的表面防锈处理。在做三维建模的时候，需要重点还原几个关键配合部位的尺寸关系：螺纹的牙型参数要符合对应管螺纹的标准，球体的球面粗糙度、圆度公差要在模型里通过结构细节体现，阀杆和球体的连接卡槽要保证配合间隙合理，扳动手柄时不会出现空行程，压盖的螺纹和阀体上的安装螺纹要匹配，保证拧紧后能够均匀压合密封填料，不会出现偏压导致的阀杆转动卡滞。
