DN100法兰式玻璃钢截止阀结构设计

在化工流体输送、市政给排水、腐蚀性介质管路系统中，截断类阀件的选型直接决定整条管线的运行稳定性与维护成本，这款DN100规格的法兰连接玻璃钢截止阀，正是针对中低压、有轻度腐蚀工况的管路截断需求设计的阀件结构。从实际工程应用场景来看，这类玻璃钢材质的截止阀常被用在常温常压的酸碱类介质输送管线、水处理系统加药管路、化工车间排污支管上，相比传统铸铁、铸钢材质的截止阀，玻璃钢材质本身具备优异的耐酸碱腐蚀性能，不需要额外做衬胶、衬塑防腐处理，能大幅降低阀件在腐蚀工况下的锈蚀卡涩风险，同时阀体自重更轻，现场安装搬运时不需要重型吊装设备配合，小范围管线改造作业时人工即可完成对位安装。

从功能特性来看，这款截止阀采用直通式法兰连接结构，两端法兰均为标准PN10压力等级的凸面法兰，法兰盘上均匀布置8个螺栓通孔，适配同压力等级的管路法兰对接，安装时不需要额外加工过渡连接件，直接匹配通用法兰密封垫片即可完成密封装配。阀瓣采用升降式密封结构，操作手柄带动阀杆做轴向升降运动，实现阀瓣与阀座密封面的贴合与分离，相比旋塞类阀件，这种结构的密封面在启闭过程中无相对摩擦，密封面磨损量更小，长期使用的密封可靠性更高，同时阀瓣的升降行程短，启闭操作的转动圈数少，现场紧急截断时能快速完成操作。

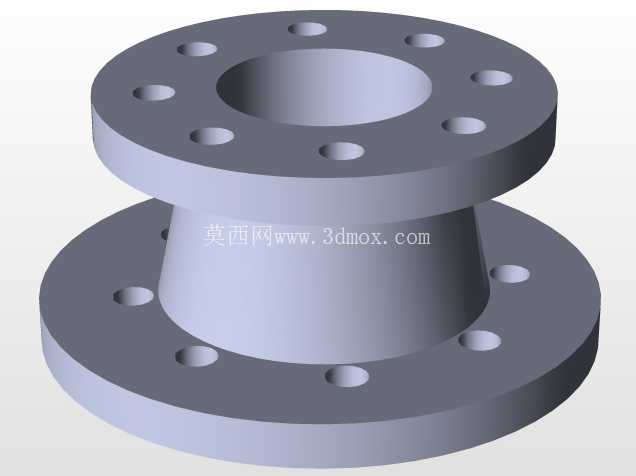

从设计思路层面拆解，这款阀件的结构设计优先考虑了玻璃钢材质的成型工艺特性，阀体整体采用流线型变径结构，两端法兰与中部阀体过渡段采用大圆弧过渡，避免玻璃钢模压成型时出现应力集中导致的阀体开裂问题，同时流道内部做光滑圆弧过渡，减少介质在阀腔内的流动阻力，降低介质输送过程中的压损。操作手柄采用加长杠杆结构，手柄力臂长度经过扭矩匹配计算，在额定工作压力下，操作人员不需要借助加力杆即可完成阀门的启闭操作，避免操作力矩过大导致阀杆变形或者阀体连接部位损坏。阀杆与阀体的密封部位采用多级填料密封结构，预留了填料压紧调节余量，长期使用出现微量渗漏时，不需要拆解阀门，仅需压紧填料压盖即可恢复密封性能，降低现场维护的工作量。

关于安装边界与外形尺寸，这款阀门的结构长度符合GB/T 12221规定的法兰连接截止阀结构长度要求，DN100规格对应的结构长度为350mm，两端法兰的螺栓孔中心圆直径为180mm，法兰外径为220mm，安装时需要预留的操作空间不小于阀体径向尺寸外扩200mm，保证手柄操作时无结构干涉。阀门的安装方向有明确要求，必须遵循“低进高出”的介质流向原则，即介质从阀瓣下方进入阀腔，从阀瓣上方流出，这样设计的目的是在阀门关闭状态下，阀杆密封部位不承受管线介质压力，既能降低密封部位的渗漏概率，也能在阀门处于关闭状态时更换填料密封件，不需要排空整条管线的介质。另外需要注意，这款玻璃钢截止阀的适用介质温度范围为-10℃到80℃，不能用于高温蒸汽、高温油类介质的输送管路，也不适合用于有剧烈水锤冲击的管线末端，避免玻璃钢材质受瞬时高压冲击出现开裂损坏。

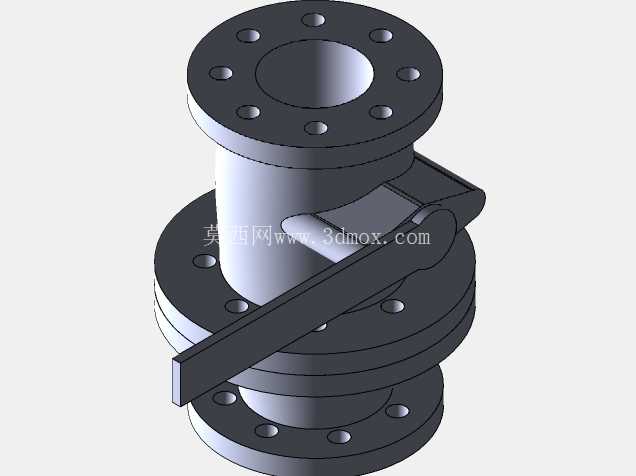

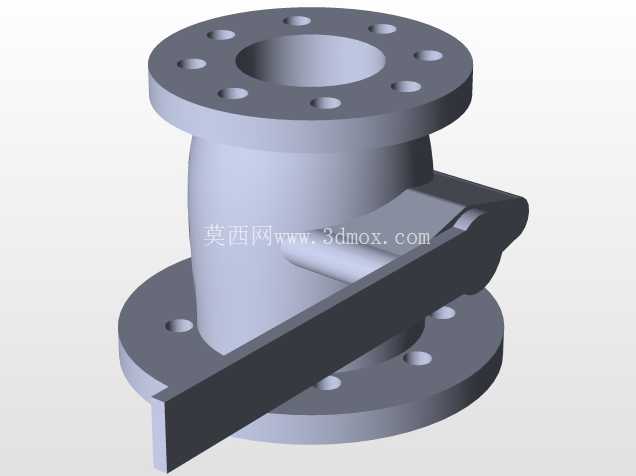

从结构建模的细节来看，这款模型完整还原了阀件的所有装配关系，包括两端法兰的螺栓孔位置、手柄的操作角度、阀瓣的升降行程空间，建模时所有配合面均按照实际装配公差做了间隙预留，法兰密封面的凸台高度、密封面粗糙度对应的结构细节都做了还原，既可以用于管线布置时的阀件占位建模，也可以作为同类型阀件结构优化设计的参考基础，在做化工厂房三维管线排布时，直接调用该模型就能准确预留阀件安装空间，避免后期施工时出现管线与阀件干涉、操作空间不足的问题。
