镂空网格结构空心出水龙头设计方案

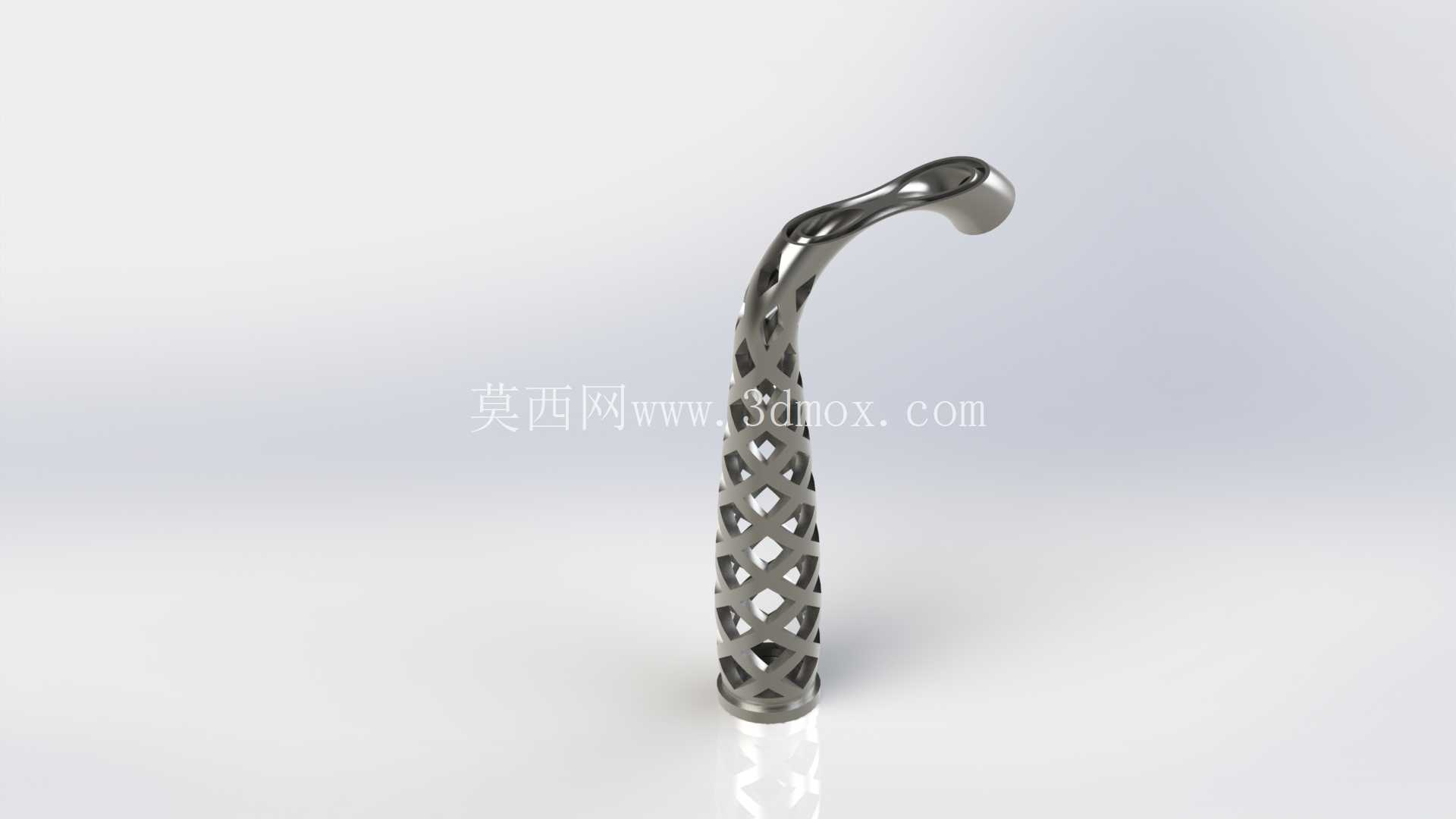

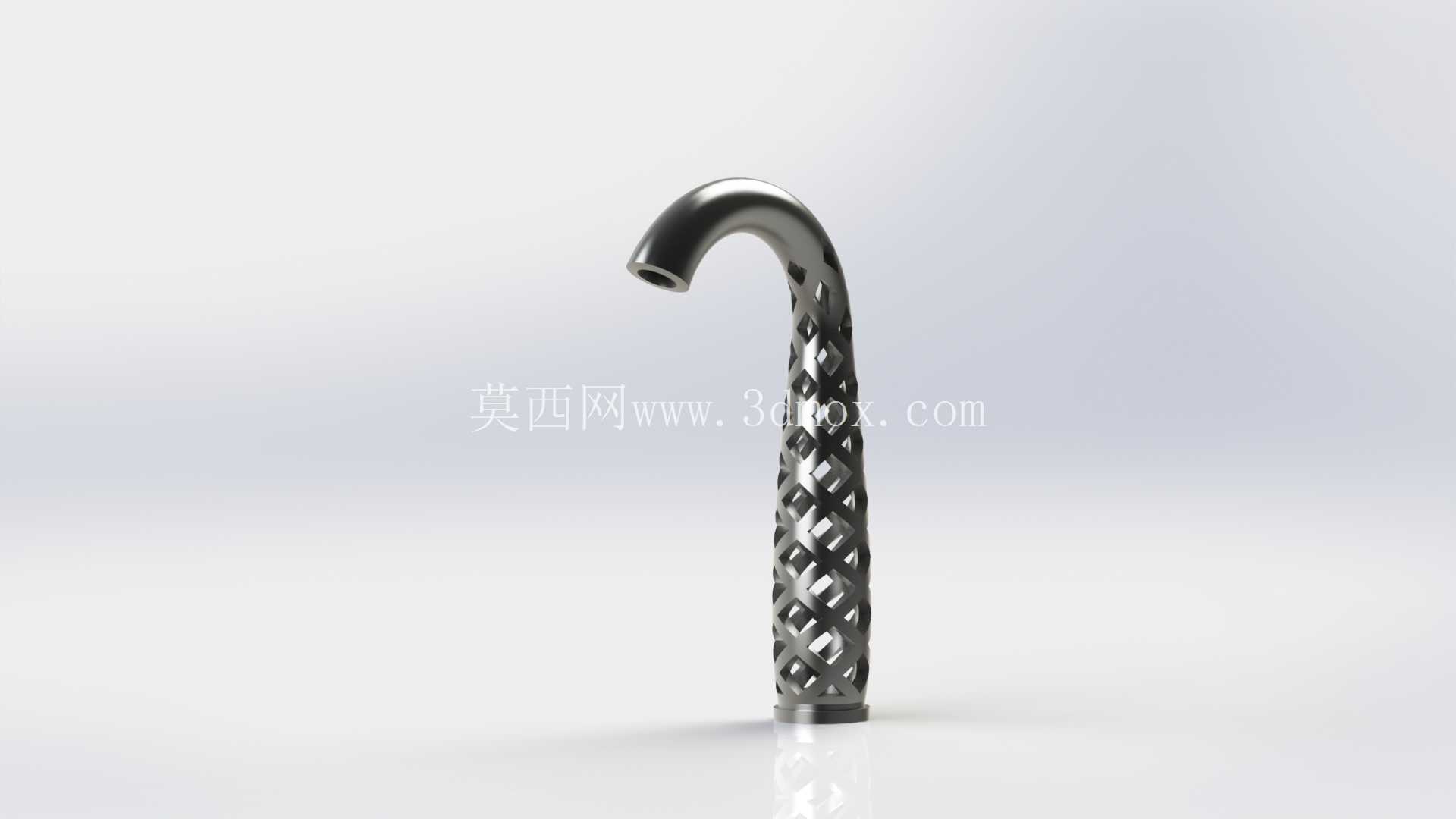

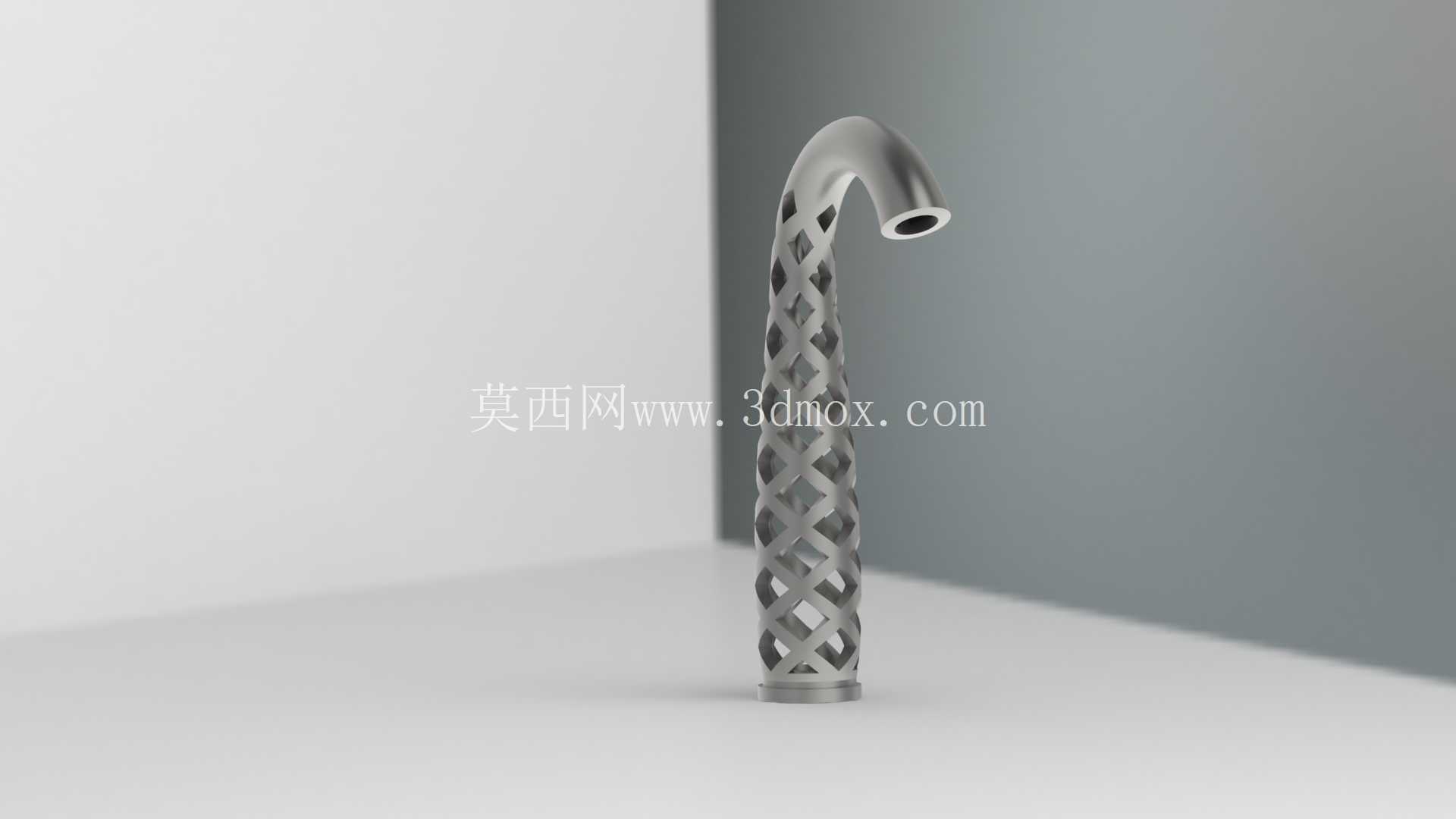

　　在厨卫给排水终端的部件选型与结构设计场景中，这款采用镂空网格构型的空心水龙头，跳出了传统实心铸造龙头的厚重设计思路，在满足出水功能的基础上，探索了结构减重与视觉轻量化的平衡路径。日常民用厨卫场景里，龙头作为台盆、水槽的核心出水部件，需要长期承受0.1-0.6MPa的常规供水压力，同时要耐受日常洗漱、餐厨操作中的磕碰、清洁剂腐蚀，传统实心铸造龙头虽然结构强度冗余充足，但耗材量大、整体重量偏高，安装时对台盆安装面的载荷压力更大，且厚重的金属外观在极简风、工业风的厨卫装修场景中适配性有限。这款空心结构的龙头，主体采用一体化的弯管出水构型，出水端做了圆弧收边处理，避免出水水流飞溅，进水端设置了标准的外螺纹连接接口，可匹配市面通用的4分供水软管，安装边界与常规台式龙头保持一致，不需要对现有台盆的安装开孔做额外改造，安装孔适配直径范围覆盖常规的32-35mm标准开孔，进水端螺纹长度预留了15mm的安装余量，可适配厚度10-20mm的石材、陶瓷台盆面板，安装时不需要额外加装延长接杆。

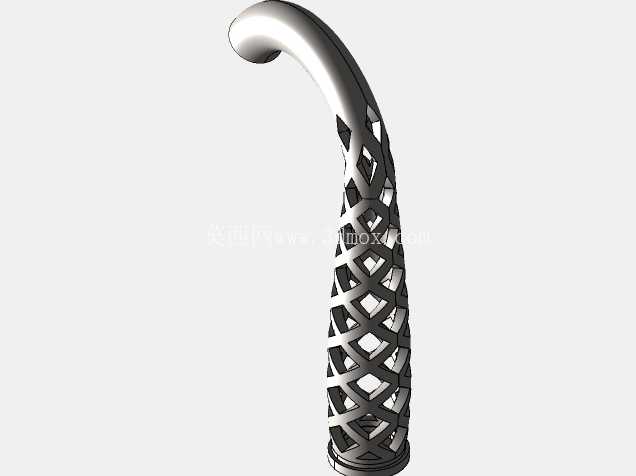

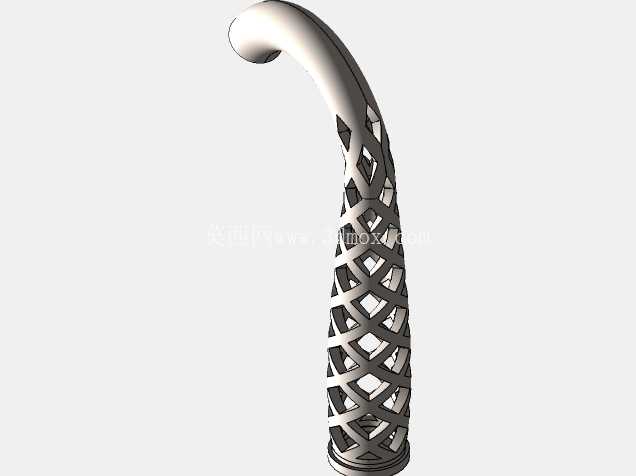

　　从设计思路上看，这款龙头没有采用传统的管壁等厚空心管结构，而是在管壁区域做了交错的菱形网格镂空设计，镂空区域的网格筋条宽度均匀设置为2.5mm，筋条之间的镂空孔隙做了圆弧过渡处理，避免应力集中，在保证整体结构刚性的前提下，相比同尺寸实心铸造龙头减少了近60%的金属耗材，整体重量大幅降低，安装时单人即可完成对位、锁紧操作，不需要额外辅助支撑。网格结构的排布沿着龙头弯管的曲率方向连续延伸，从进水端的基座位置一直覆盖到出水端的收口位置，既保证了弯管受力最大的弯折区域有足够的筋条支撑，避免长期使用后出现弯折变形，同时镂空的结构也让水流通过时的振动可以通过网格孔隙分散传递，降低龙头出水时的共振噪音，实际使用中开启阀门后的手触感振动比同规格实心龙头低30%左右。

　　功能特性层面，龙头的内部过水流道做了光滑的圆弧过渡，没有传统拼接龙头的焊缝台阶，水流通过时的阻力更小，在0.3MPa的标准供水压力下，出水流量可达到0.15L/s，满足日常洗漱、餐厨清洗的流量需求，同时流道内壁做了抛光处理，不容易结垢残留，长期使用也不会出现水流分叉、出水不均的问题。需要注意的是，这款镂空结构的龙头更适合干区台盆、公共区域装饰性出水场景使用，镂空的网格结构虽然做了圆角打磨，但如果长期处于高油污的餐厨重污染场景，网格缝隙容易残留油污，清理难度高于光滑外壁的传统龙头，因此选型时需要结合使用场景的清洁需求匹配。

　　从建模实现的角度看，这款龙头的结构可以通过曲面扫掠构建基础弯管形态，再通过阵列菱形切割单元沿着弯管曲率方向做随形阵列，最后对筋条边缘做倒圆角处理，建模过程中需要注意网格筋条与内壁流道的壁厚保持均匀，避免出现局部壁厚过薄导致的强度不足问题，同时进水端的连接螺纹需要符合管螺纹的标准尺寸公差，保证安装时的密封性能，不需要额外生料带填充也能实现静态水压下的无渗漏。实际安装测试中，这款龙头在0.8MPa的水压保压测试下持续30分钟没有出现变形、渗漏问题，筋条连接处的应力峰值远低于金属材料的屈服强度，完全满足日常使用的强度要求，同时轻量化的结构也降低了运输过程中的包装成本，单件产品的包装重量比同规格实心龙头降低近一半，物流运输环节的破损率也随之下降。
