动力电动线性液压执行器结构设计

在工业自动化生产线、工装夹具驱动、小型设备工位调节、物流设备举升等场景中，线性执行器是实现直线往复动作的核心执行元件，这款动力电动行程线性液压执行器的三维结构，完整还原了这类元件的实际装配逻辑与安装边界，可作为结构设计人员选型参考、非标设备改型建模的基准参照。从实际应用场景来看，这类集成式线性执行器常被用于需要平稳直线推力、安装空间受限的工位，比如小型压装工位的进给驱动、自动化设备的门体启闭、可调工装的位置锁紧、农业机械的部件姿态调整，相比气缸它具备出力大、运行平稳无冲击的特点，相比纯电动推杆它集成液压缓冲结构，在重载启停时不会出现传动件硬冲击，能有效延长设备整体使用寿命。

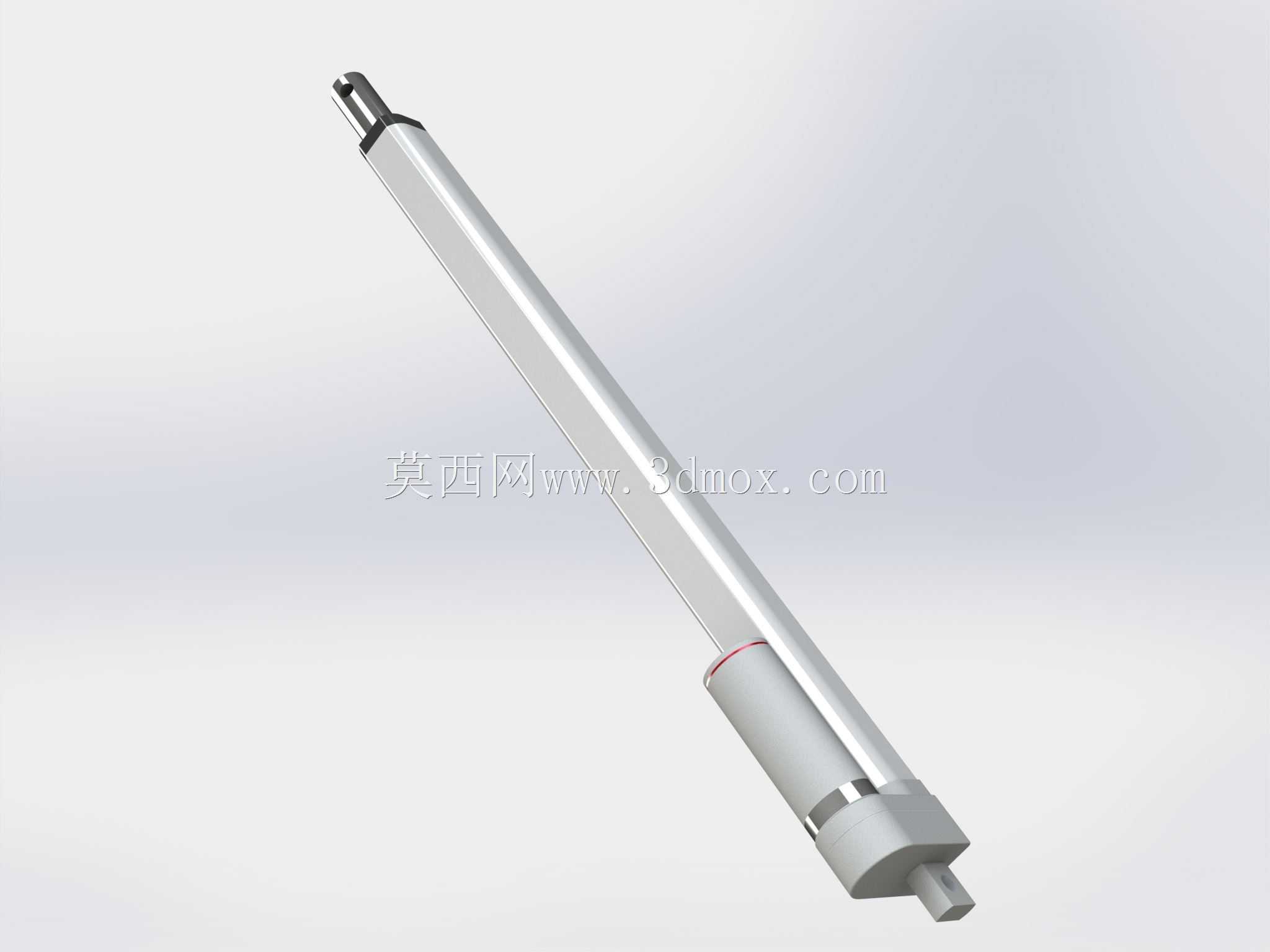

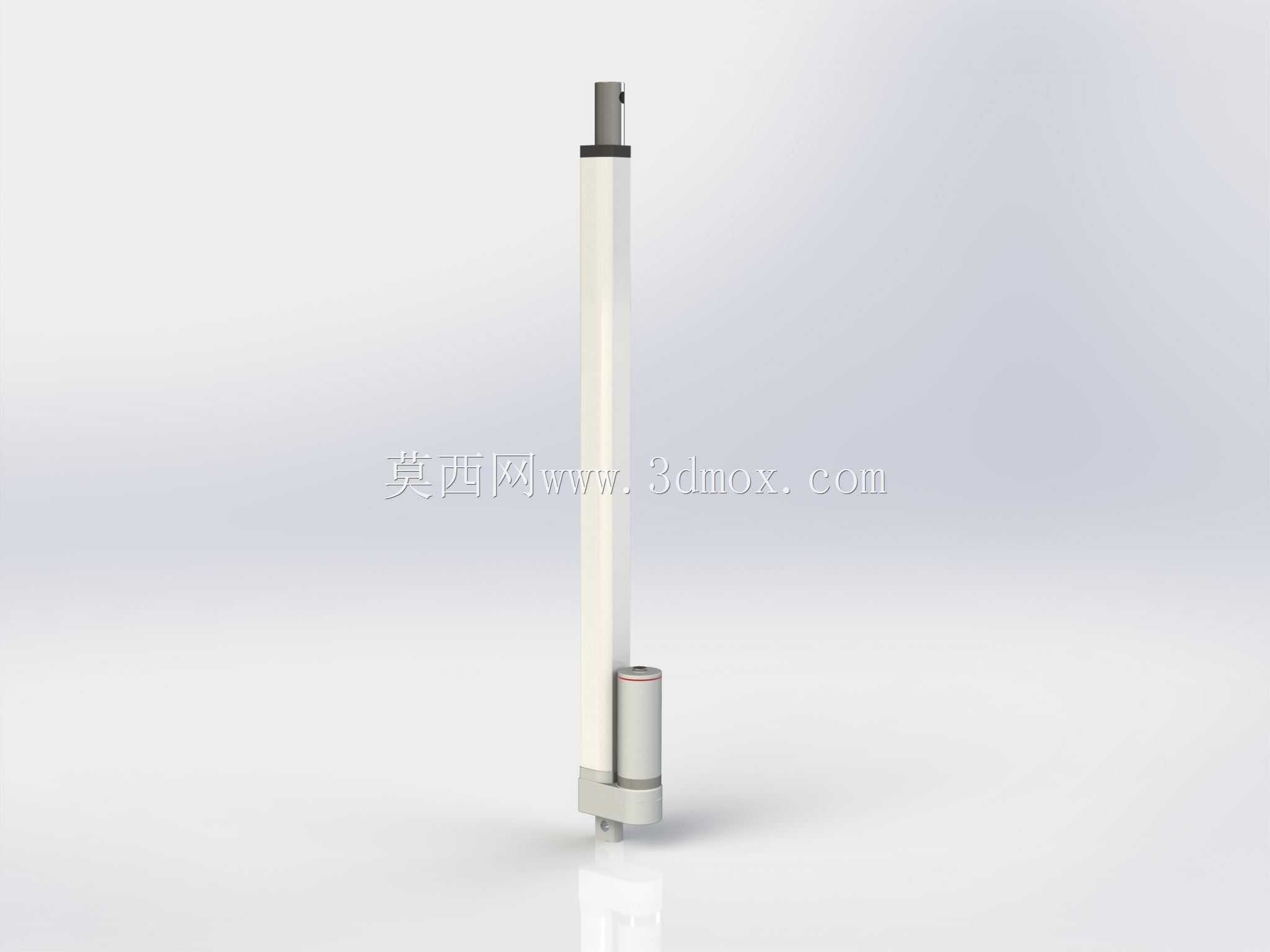

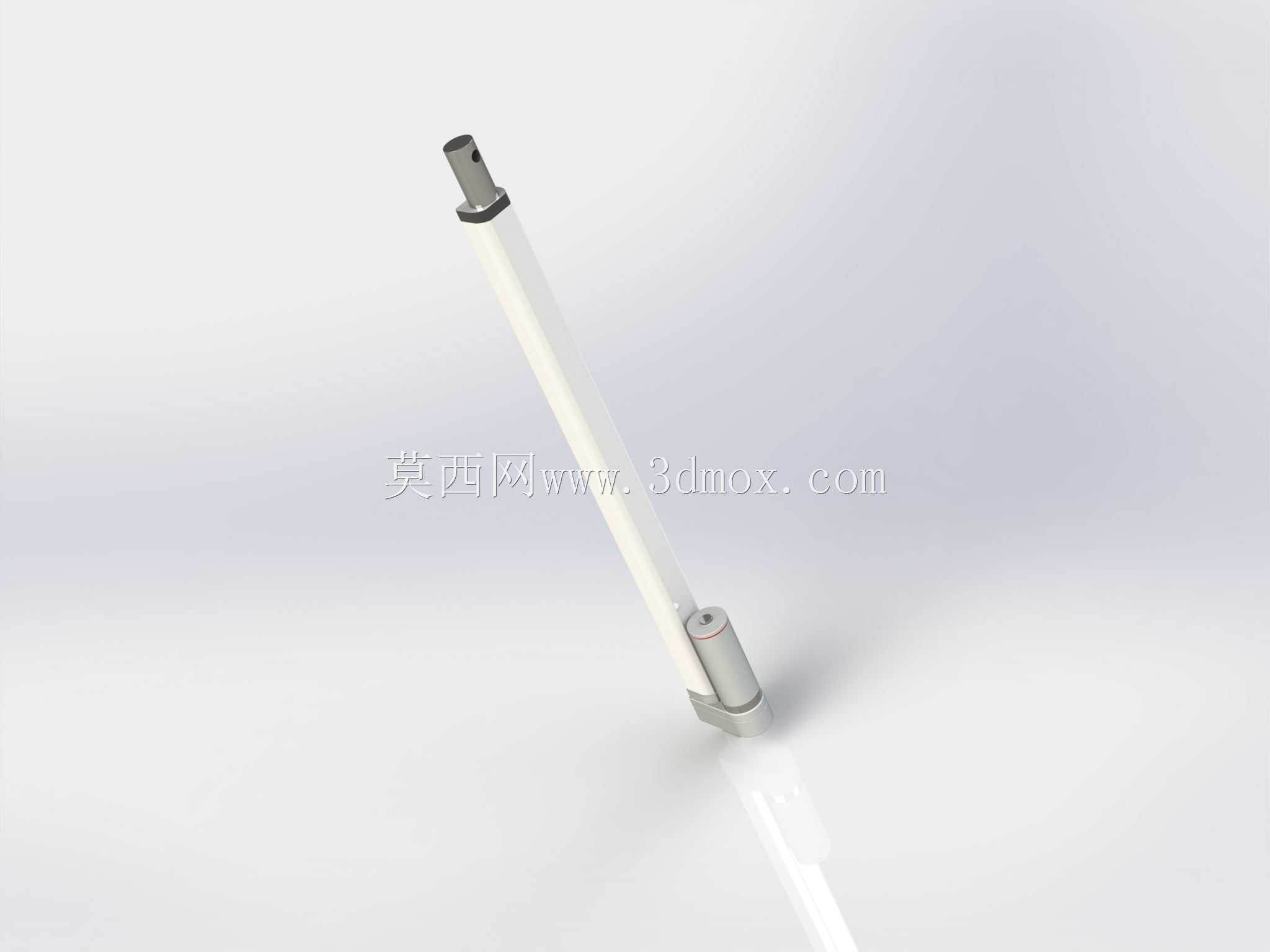

从功能特性上拆解，该执行器采用缸筒与驱动模块侧置集成的布局，没有采用传统液压缸的分体式泵站连接结构，将动力发生单元与直线输出单元做了紧凑整合，外部仅需预留动力接线与控制信号接口即可完成部署，不需要额外铺设复杂的液压管路，大幅降低了现场安装的管路布置成本，也减少了管路泄漏带来的现场维护隐患。直线输出端采用标准的外螺纹连接轴头，可适配不同规格的连接接头、鱼眼轴承、法兰安装板，能兼容铰接、刚性固定等多种安装方式，满足不同设备的连接需求；缸体尾部设置了铰接安装位，可配合尾部销轴实现小角度摆动安装，适配存在安装角度偏差的工位场景，避免运行过程中出现卡滞、别劲的问题。

设计思路上，这款模型优先考虑了紧凑安装需求，将原本独立的液压动力单元布置在主缸筒侧下方，整体径向尺寸控制在极小范围内，对于安装空间狭窄、无法布置常规液压缸加独立泵站的场景非常友好。主缸筒采用光滑圆柱外形，外部没有突出的管路接头，安装时可直接穿过设备的安装孔做径向定位，不需要额外设计复杂的抱紧安装座；侧置的动力单元外壳做了圆弧过渡处理，没有尖锐棱角，既避免了安装过程中划伤操作人员，也能减少设备运行过程中积尘、积料的问题，适配有一定粉尘、少量切削液飞溅的工业现场环境。

从安装边界与外形尺寸的设计逻辑来看，主缸筒的长度匹配额定行程做了等比例设计，伸出端的导向段长度满足全行程伸出时的侧向承载要求，避免活塞杆伸出过长时出现挠度变形，影响运行精度与密封件寿命。活塞杆表面做了高光洁度处理的结构设计，建模时还原了表面的光滑特征，对应实际加工中的硬铬镀层工艺，可减少密封件的磨损，降低运行过程中的泄漏风险；侧置动力单元与主缸筒之间采用内置油道连通，外部没有外露的连接管路，既缩小了整体外形尺寸，也避免了外部管路受碰撞损坏的风险。底部安装端设置了定位止口结构，安装时可先通过止口做径向定位，再通过螺栓锁紧，能有效保证执行器安装的同轴度，减少运行过程中的侧向附加载荷。

在结构细节上，活塞杆顶端设置了轴向的连接孔与径向锁紧销孔，对应实际使用中与被驱动部件的刚性连接需求，可通过销轴传递扭矩，避免活塞杆与被驱动件之间出现相对转动；各部件之间的密封槽位置在模型中做了清晰的结构体现，方便设计人员参考密封件选型与沟槽尺寸设计，不需要重新测绘密封安装位置。整体结构没有多余的装饰性特征，所有外形结构都服务于功能实现与安装需求，每一处凸台、凹槽都对应实际的装配、定位、密封功能，完全符合工业机械元件的设计逻辑，没有冗余的设计元素，对于刚接触液压执行元件设计的人员来说，能直观理解集成式线性液压执行器的结构组成与装配关系，在做非标设备设计时可直接参考其安装尺寸做布局规划，减少反复核对安装空间的工作量。
