移动式与固定式医用输液支架结构设计

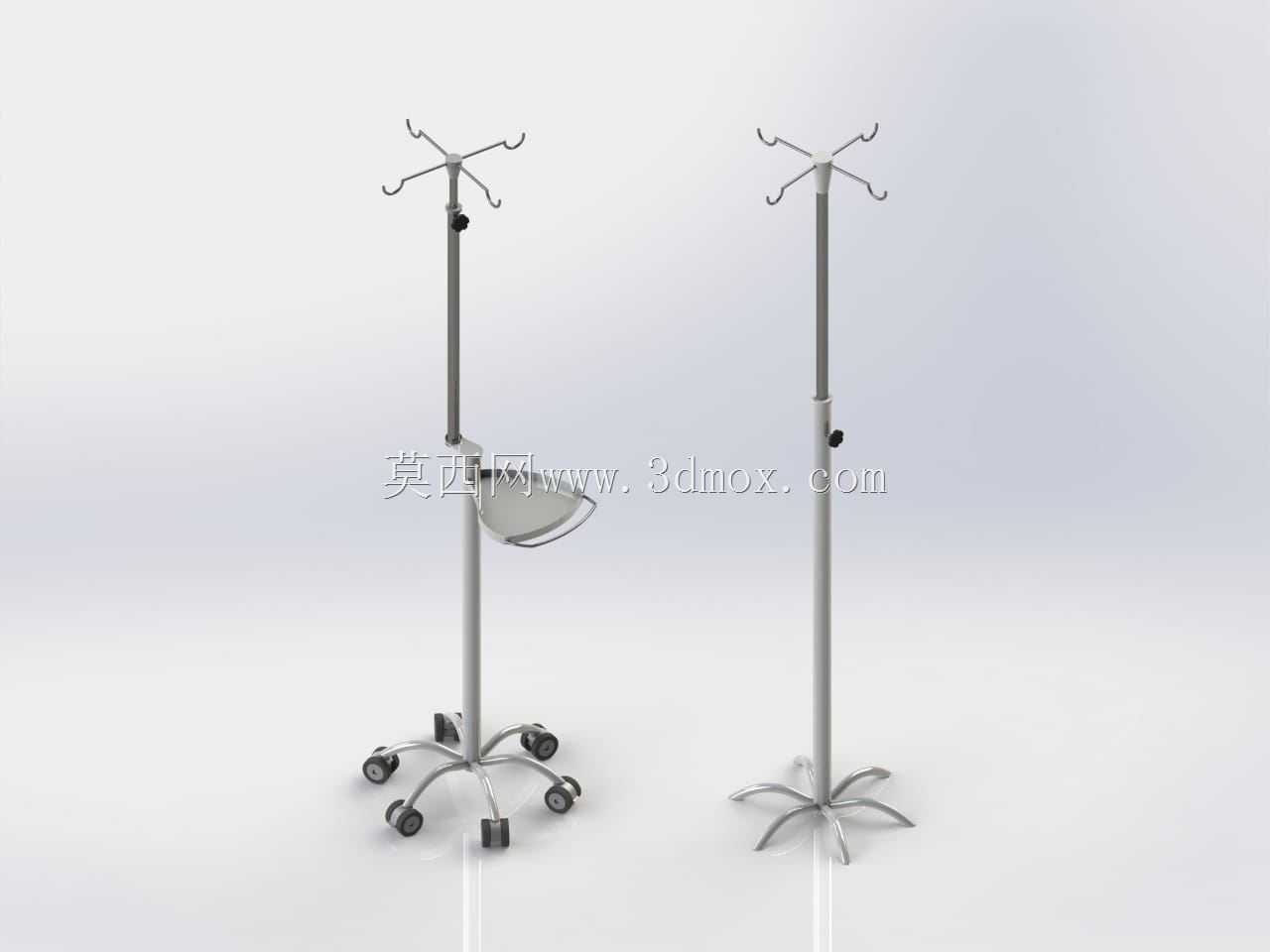

在临床护理场景中，静脉输液是最常规的给药治疗手段之一，输液支架作为承载输液容器、保障药液依靠重力顺畅输注的核心辅助装置，其结构合理性直接影响临床使用的便捷性与患者就医体验。本次呈现的两款输液支架分别对应移动式与固定式使用需求，覆盖病房、急诊室、输液大厅、社区诊疗点等不同场景的使用要求。

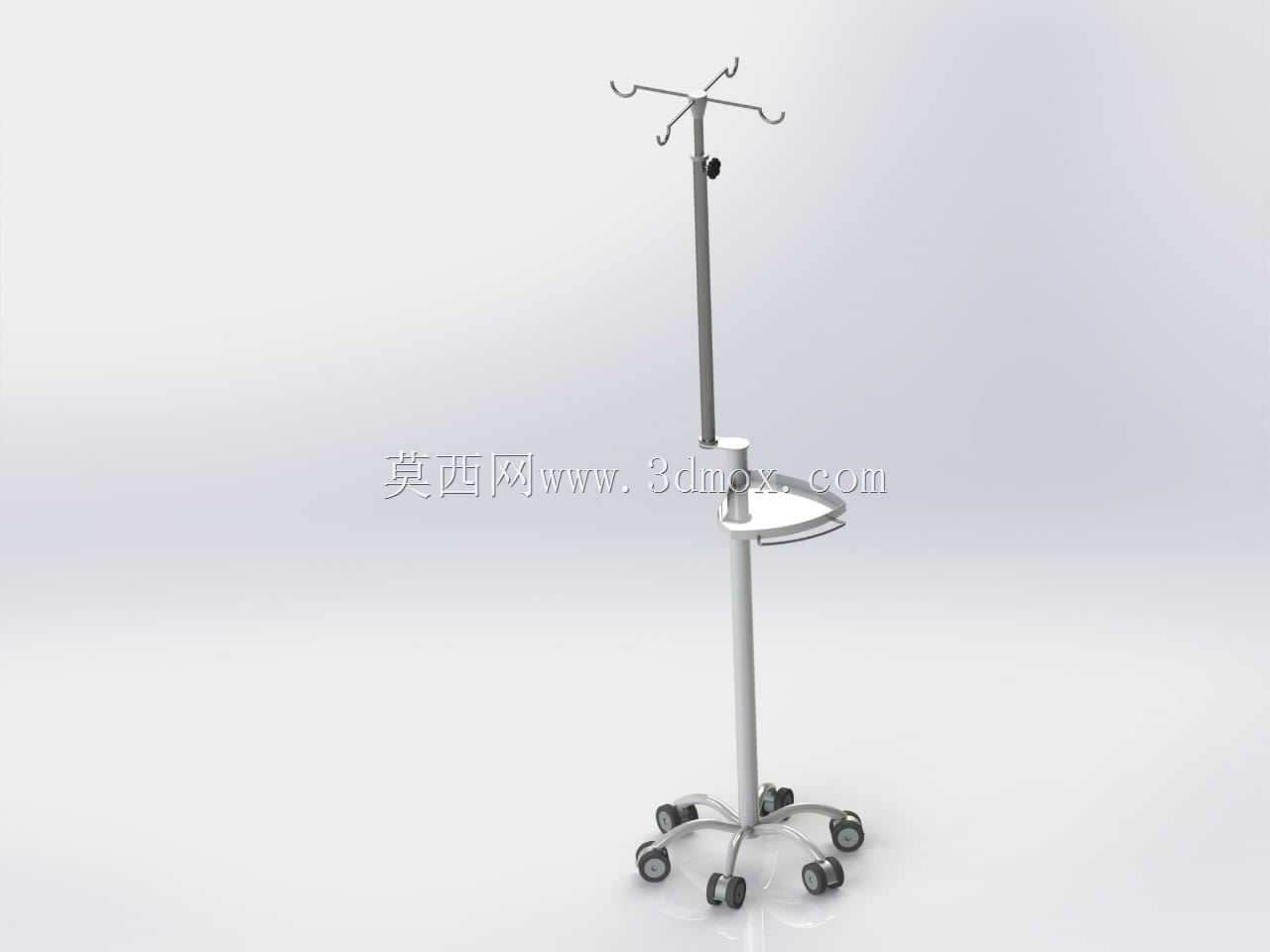

先看移动式结构，底座采用五星脚布局，这是移动类立式支撑结构的经典选型，五支辐射状支脚均匀分布，单支支脚末端安装万向脚轮，其中两个脚轮带刹车锁止结构，既可以在需要转移患者、调整床位位置时轻松推动支架移动，也能在固定输注位置时踩下刹车，避免支架受外力牵拉滑移导致针头移位。支脚采用不锈钢冲压成型，表面做哑光拉丝处理，兼顾结构强度与清洁便利性，日常使用中消毒液擦拭不会造成表面锈蚀脱层。中心立杆采用薄壁不锈钢圆管，做分段伸缩设计，通过侧面的弹性柱塞卡扣实现高度调节，调节范围覆盖1.2米到2米区间，适配不同身高患者坐卧、站立不同体位的输液高度需求，也能满足不同容量输液瓶、输液袋的悬挂高度差要求，保证药液输注的流速稳定在临床要求范围内。立杆顶部设置四组弯钩，采用圆钢弯制成型，弯钩末端做圆弧收边处理，没有尖锐棱角，避免刮破输液袋或者划伤医护人员手部，四组挂钩可以同时悬挂多组输液容器，满足患者连续输注多组药液时的换瓶需求，无需反复摘挂容器。其中一款移动式支架在立杆中部增设了可翻折的置物托板，托板采用ABS工程塑料注塑成型，翻折结构通过阻尼转轴与立杆连接，使用时翻平可以放置患者的水杯、呼叫器、输液记录卡等小件物品，不用时可以向下翻折贴靠立杆，减少空间占用。

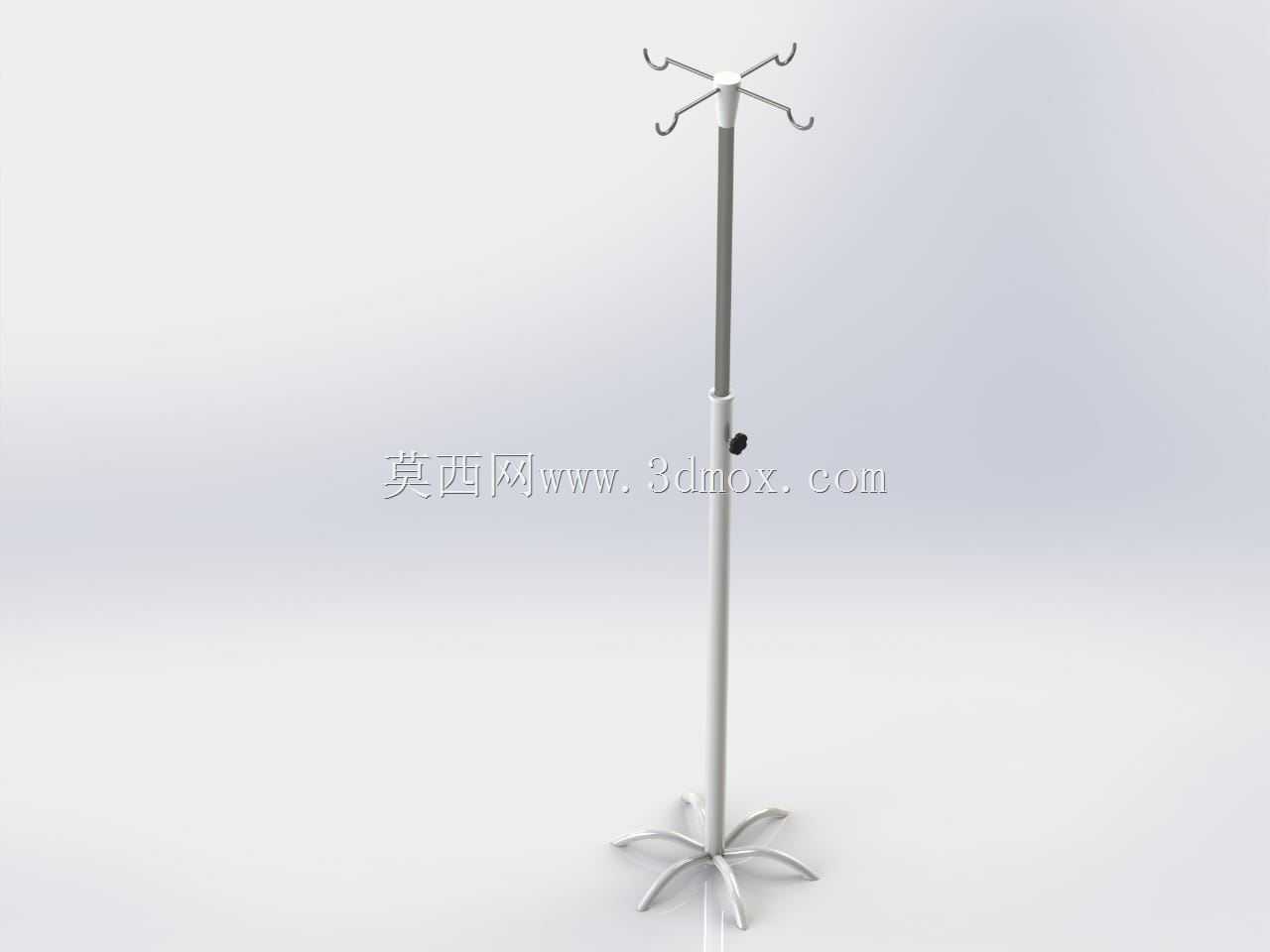

再看固定式结构，底座同样采用五星造型，但取消了脚轮设计，支脚直接采用不锈钢圆管弯制成型，底部做磨平处理，与地面接触时具备足够的支撑稳定性，不会轻易倾倒，这类结构主要用于位置固定的输液点位，比如门诊输液大厅的固定座椅旁，无需频繁移动，取消脚轮反而能降低设备成本，同时避免脚轮长期碾压缠绕毛发、杂物导致的转动卡滞问题。固定式支架的立杆同样采用伸缩调节结构，顶部挂钩布局与移动式保持一致，零部件通用化率达到80%以上，能够降低生产制造的物料管理成本，后期维护更换配件也更加便捷。

从设计思路层面，两款支架都优先考虑了医用场景的清洁需求，所有外露结构件都尽量减少缝隙、死角，立杆与底座的连接位置采用圆弧过渡，没有藏污纳垢的直角缝隙，日常消毒擦拭可以覆盖所有外表面，符合院感防控的要求。所有金属部件都采用304不锈钢材质，耐消毒液腐蚀，长期使用不会出现生锈掉漆的问题，塑料部件采用医用级ABS，不含易挥发的有害物质，表面光滑抗污。结构受力方面，经过承重校核，单组挂钩可以承载最大5kg的重量，满挂四组输液容器时整体重心依然落在底座支撑面范围内，即使受到一定角度的侧向牵拉，也不会发生侧翻，避免砸伤患者或者损坏药液。安装边界上，移动式支架的五星脚最大展开直径为600mm，常规病床间隙、座椅旁通道都可以轻松放置，不会阻碍通行；固定式支架的底座直径同样为600mm，放置在地面时无需打孔固定，依靠自身重量即可保持稳定，搬迁调整位置时直接抬移即可，不会破坏地面装修。

在实际临床使用中，移动式支架适合需要下床活动、外出检查的住院患者，患者可以自行推动支架行走，无需医护人员协助举持输液瓶；固定式支架适合门诊输液、长期固定床位的卧床患者，结构更加稳固，维护成本更低。两款支架的高度调节操作都无需额外工具，单手即可按压卡扣完成升降调整，医护人员在配药、换瓶操作时可以快速调整到合适的操作高度，降低长时间抬臂操作的疲劳感。挂钩的开口尺寸经过优化，既可以方便挂入输液袋的挂绳、输液瓶的瓶颈，也能在悬挂后避免容器受外力滑脱，使用安全性有充足保障。
