铜壳体外啮合齿轮输送泵结构设计

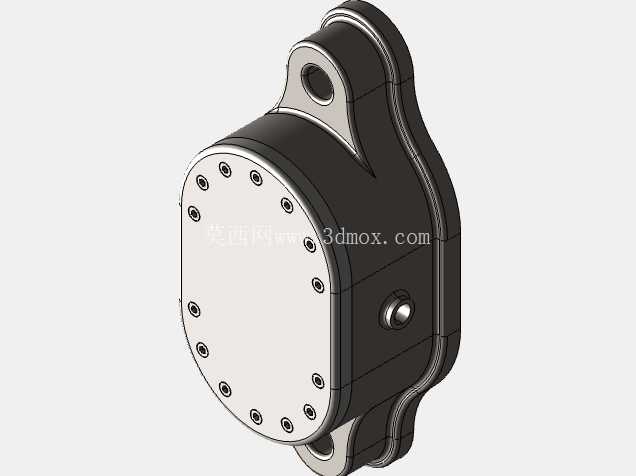

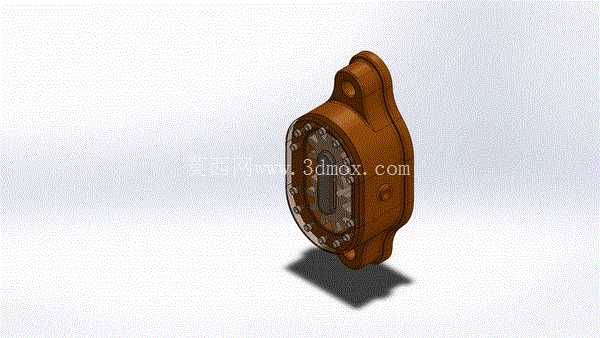

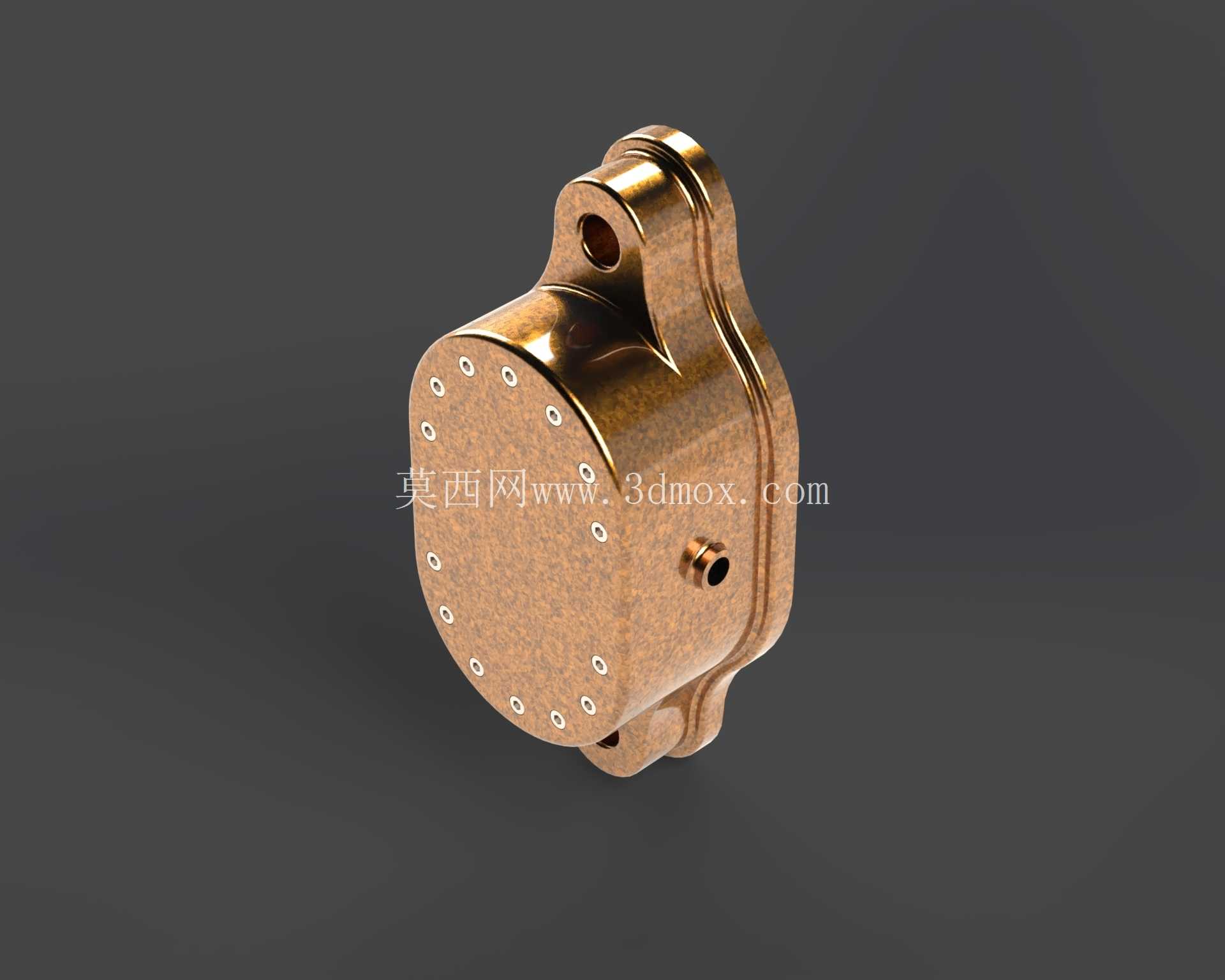

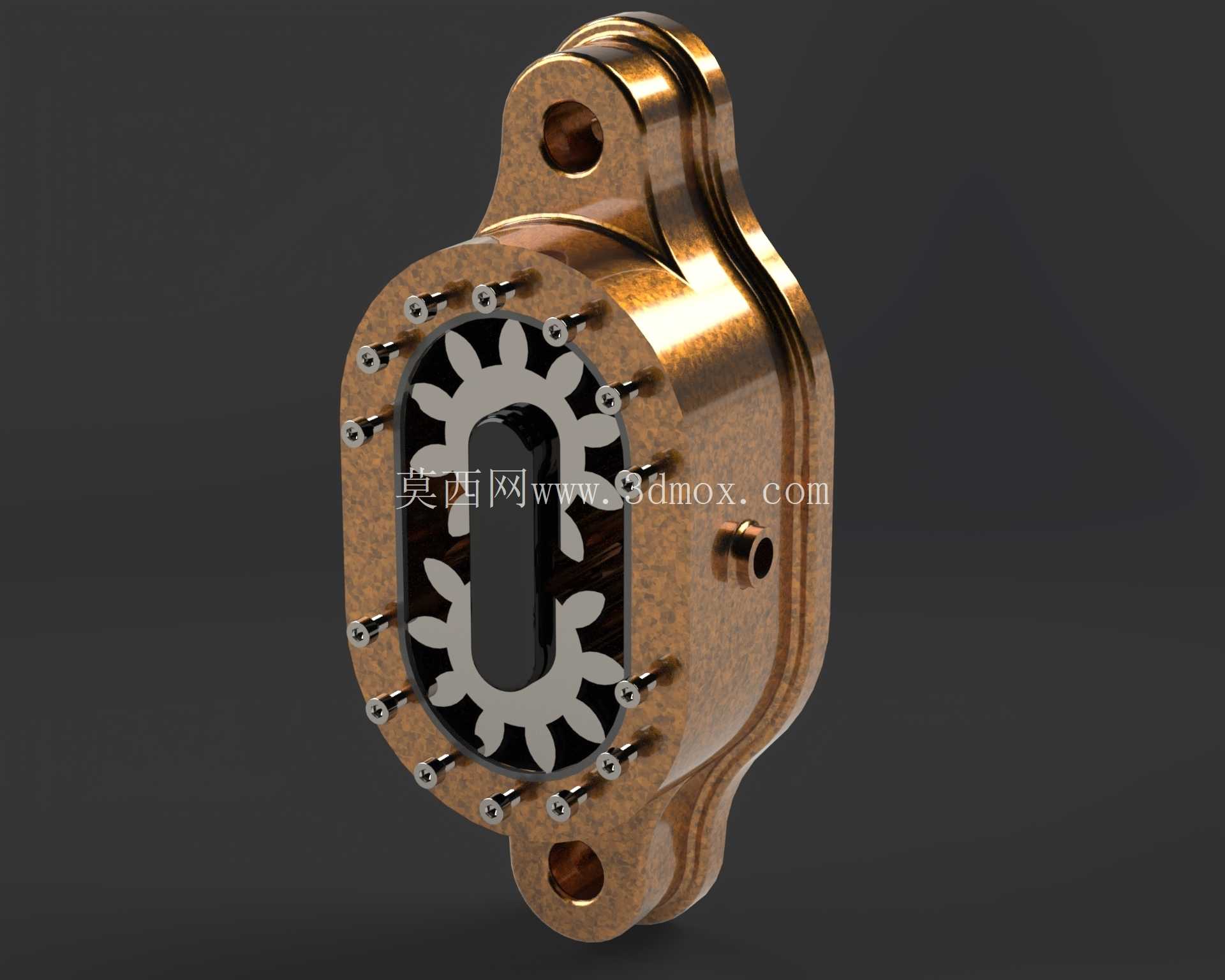

　　从功能实现逻辑来看，该泵依靠壳体内一对参数完全一致的渐开线齿轮啮合形成容积变化完成流体输送，主动齿轮通过外接动力轴驱动，从动齿轮在壳体内腔随动，齿轮与壳体内壁、端盖之间的间隙控制在0.02-0.05mm区间，既保证运动副无卡滞，又能将容积效率维持在合理范围，避免内泄过大导致输出压力不足。齿轮齿形采用标准渐开线圆柱直齿，齿顶圆与壳体内腔的配合间隙均匀，啮合区的卸荷槽设计在端盖对应位置，可有效缓解齿轮啮合困油现象，降低运行过程中的振动与噪声。这款外啮合齿轮泵的结构设计，首先要匹配低压流体输送工况的安装边界，壳体采用铜合金材质，整体为对称式椭圆柱外形，上下两端预留的带衬套安装孔，中心距与安装孔位的公差需控制在IT7级，适配常见的小型液压站、润滑系统的安装基座，进出油口采用侧置式内螺纹接口，位置避开壳体螺栓排布区域，避免管路安装时与紧固螺栓发生干涉，整体轴向尺寸控制紧凑，可适配狭小的设备舱内安装空间。

　　壳体的周向排布一圈内六角紧固螺栓，螺栓预紧力按照铜合金材质的屈服强度计算设定，保证端盖与壳体结合面的密封压力均匀，避免高压侧流体向低压侧渗漏，同时螺栓孔的沉台深度一致，保证螺栓头部不突出端盖平面，不会额外占用安装空间。在实际应用场景中，这类小排量齿轮泵可用于小型机床的润滑系统供油，为导轨、丝杠副提供定量的润滑油输送，也可集成在小型液压动力单元中，为工装夹具的夹紧动作提供压力油源，还可用于低粘度流体的定量计量输送，比如化工领域小流量添加剂的精准加注。

　　设计过程中需要重点关注齿轮的啮合重合度，重合度控制在1.1-1.3之间，既保证传动平稳性，又不会因为重合度过大导致困油区容积变化量超标；壳体的进油口通径大于出油口通径，降低进油侧的流阻，避免高转速工况下出现吸空现象，导致气蚀损伤齿轮与壳体内壁。齿轮两端的支撑轴颈与壳体上的轴孔采用间隙配合，配合面开设微小的润滑油槽，通过泵出口的高压油引油润滑，无需额外设置润滑管路，简化整体结构。从安装适配性来看，该泵的输入轴端采用标准平键连接，键槽尺寸符合通用液压泵的安装接口标准，可直接匹配常见的微型电机、内燃机输出轴，无需额外加工转接法兰；壳体表面的安装孔为通孔设计，可从正面或背面穿装固定螺栓，适配不同的安装基座结构。

　　在结构细节处理上，壳体的所有流道转角处都做了圆角过渡，避免流体在转角处形成涡流造成压力损失，齿轮的齿端做了微小倒角，方便装配时顺利导入壳体内腔，不会刮伤壳体内壁的配合面；端盖与壳体的结合面开设了密封槽，可适配O型密封圈或者纸质密封垫片，根据输送介质的不同选择对应的密封材质，输送矿物油时采用丁腈橡胶密封，输送水基介质时可更换为氟橡胶或者聚氨酯密封件。这类齿轮泵的额定工作压力通常设定在2.5MPa以下，排量根据齿轮参数的不同可覆盖1-10ml/r区间，转速范围在800-2000r/min之间，可根据实际工况需求调整齿轮的齿宽、模数参数，匹配不同的流量输出要求。设计时还需要考虑壳体的工艺性，铜合金壳体采用压铸成型后再精加工内腔与安装孔，内腔的圆柱度公差控制在0.01mm以内，保证齿轮转动时的径向间隙均匀，减少内泄；齿轮采用合金钢材质经渗碳淬火处理，齿面硬度达到HRC58-62，保证长期运行的耐磨性，延长泵的整体使用寿命。
