车间气压输送管路布局三维设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1117071
  • 车间气压输送管路布局三维设计

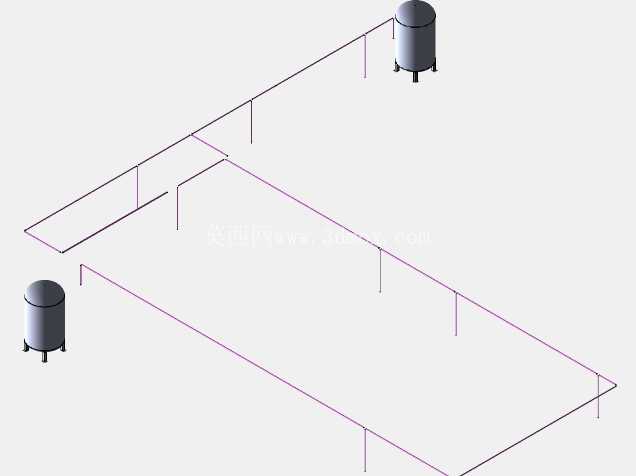

  这套气压管路布局方案,主要面向中小型机械加工车间、装配工位集群的压缩空气输送场景设计,核心解决车间内多工位气动工具、气动夹具、气动执行元件的统一气源供给问题,避免单工位独立配置小型空压机带来的能耗浪费、气源压力波动大、维护点位分散的痛点。从实际落地的工程逻辑来看,设计之初首先锚定了两个核心储气单元的安装位置,分别布置在车间对角的边角区域,避开主物流通道、重型设备吊装路径以及人员频繁通行的出入口,两个立式储气罐采用支腿式安装结构,底部预留足够的检修操作空间,方便后续定期排污、安全阀校验以及罐体附件更换作业。

  管路走向整体采用沿车间立柱、墙面高位架空的布线逻辑,主输送管路全程保持千分之三的倾斜坡度,坡向末端集水排污点,避免管路内冷凝水积聚导致的气源含水超标、冬季管路冻堵、气动元件锈蚀损坏等常见问题。主管道采用环形闭合回路设计,区别于传统单一支路输送的结构,环形回路可以保证整个管网上任意点位的气源压力差值控制在0.02MPa以内,即使远端工位大流量用气时,也不会出现临近工位气压骤降的情况,能同时满足十余个工位的气动扳手、气动打磨机、气缸夹紧机构的同步用气需求。

  从分支管路的设计细节来看,每个工位的取气口都从主管道的顶部接出,再向下弯折连接至工位截止阀与气源处理三联件,这种接出方式可以有效阻挡主管道内的冷凝水、锈蚀杂质顺着支管流入工位气动元件,大幅降低气动工具的故障概率。所有管路的固定支架间距严格按照管道材质的挠度要求设置,直线段支架间距不超过2米,在管路转弯、变径、阀门安装点位两侧额外加装固定支架,避免管路通气时产生振动位移,长期运行后出现接口漏气的问题。

  设计过程中充分考虑了安装边界的限制,架空管路的最低安装高度距离地面不低于2.5米,满足车间内普通物料转运车、人员通行的净空要求,同时避开车间内已有的动力电缆桥架、消防喷淋管线、照明线路的敷设路径,管路与其他管线的平行、交叉净距都符合工业管线敷设的安全规范,不会出现管线干涉、后期维护互相影响的问题。两个储气罐的进出口位置都配置了独立的截止阀与止回阀,单台设备检修时可以单独切断隔离,不影响整个管网的正常供气,管路的最低点位都设置了自动排水器,无需人工定期开启阀门放水,减少日常运维的工作量。这套布局方案没有采用复杂的非标定制构件,所有管路连接件、固定支架、阀门配件都采用行业通用标准件,后期改造扩展时可以直接在现有管网上新增工位支管,不需要大面积拆解原有管路,适配车间后续产能扩充、工位调整的灵活需求。从建模的细节来看,管路的转弯半径、变径位置的过渡段长度都按照实际施工的工艺要求设置,没有出现直角急弯、突然变径的结构,尽可能降低压缩空气在管路内输送的压力损失,提升整个气动系统的运行能效。
