发电厂蒸汽冷凝水卧式储存水容器

　　在火力发电厂的汽水循环系统中，冷凝水的中转储存是衔接汽轮机排汽冷凝环节与锅炉给水回用环节的关键节点，这款卧式水容器正是针对该场景开发的专用储存设备，核心功能是暂存汽轮机做功后经冷凝装置形成的低温冷凝水，缓冲冷凝环节与后续给水处理、锅炉补水环节的流量波动，避免因瞬时流量差导致的系统液位失稳、给水泵气蚀等运行故障。不同于常规常压储水罐，该容器的设计完全匹配发电厂冷凝水系统的运行工况，筒体采用卧式布置结构，相较于立式储罐，卧式结构的重心更低，对安装基础的承重载荷分布更均匀，适合布置在汽机房零米层或冷凝装置周边的低层平台，无需额外搭建高层承重支架，能有效降低现场安装的土建成本。

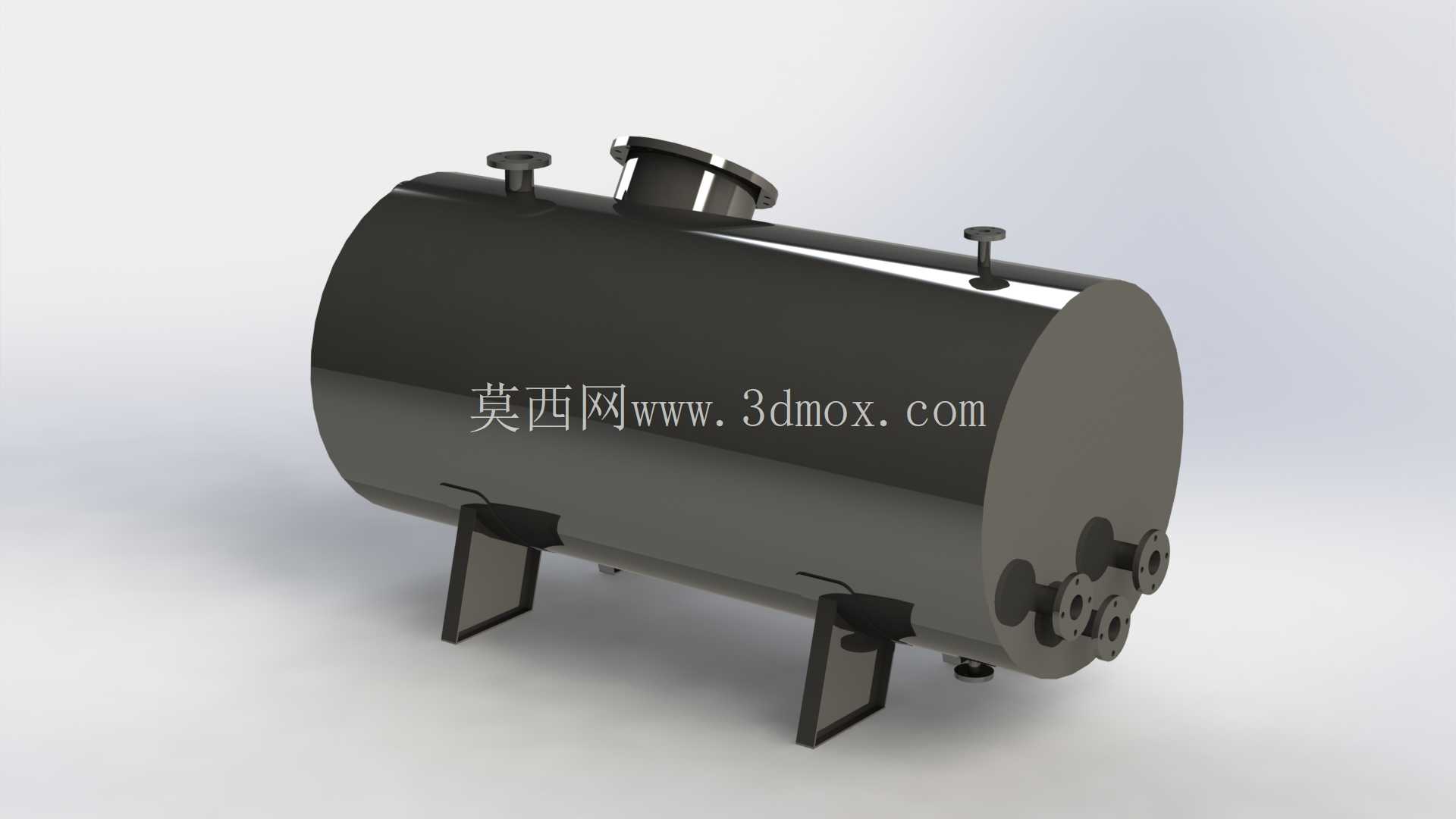

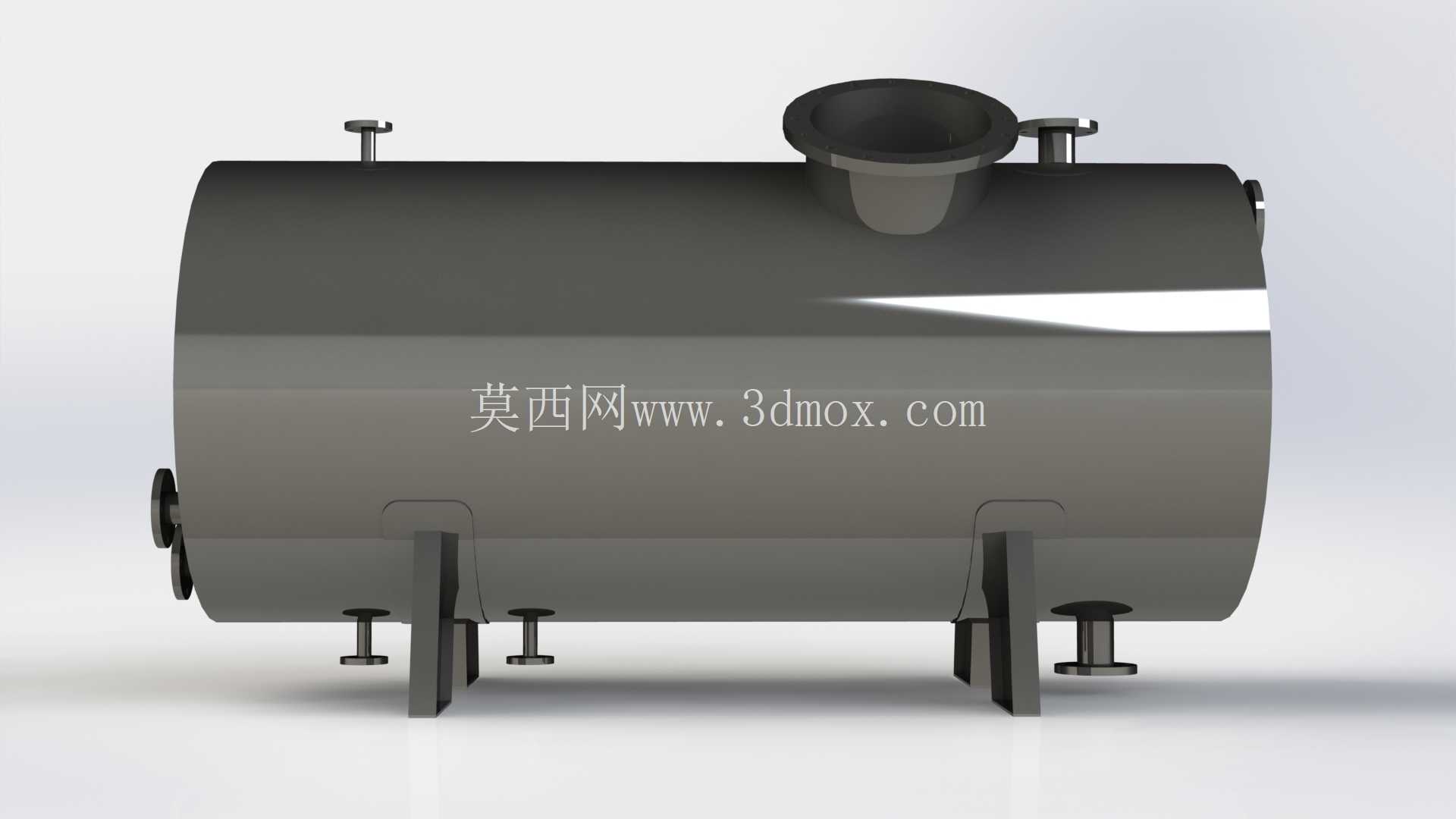

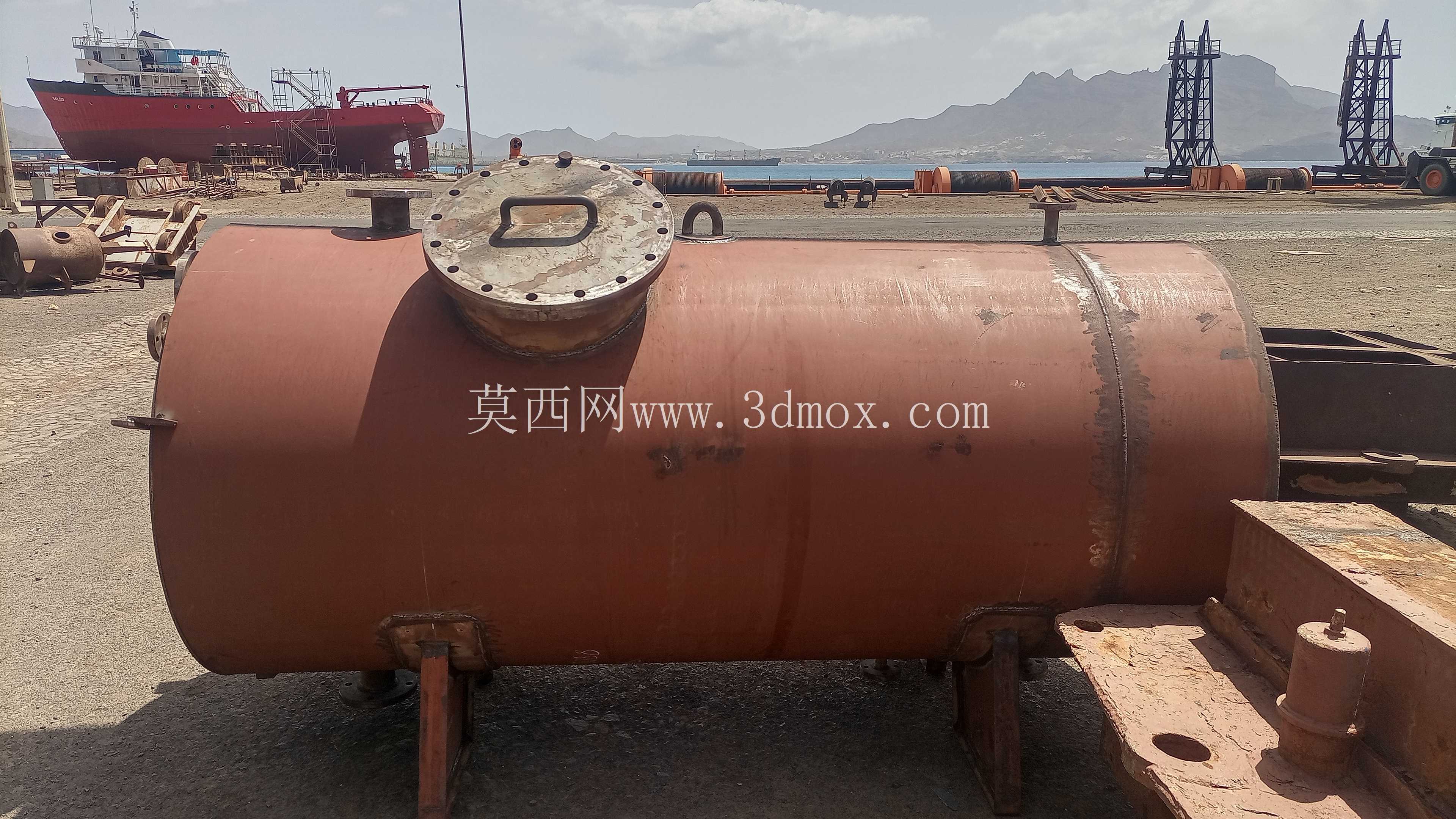

　　从结构设计来看，容器主体为圆柱形承压筒体，两端采用标准椭圆形封头，这种封头形式的应力分布更均匀，在承受内部静压与短时水压波动时，封头与筒体连接位置的应力集中系数远低于平盖结构，能在满足承压要求的前提下减少筒体壁厚，控制设备整体重量。筒体顶部设置了三类接口，居中位置的大口径法兰接口为检修人孔，可供检修人员进入容器内部开展定期清污、焊缝探伤作业；人孔两侧的小口径法兰接口分别为排气口与溢流口，排气口用于设备初次充水时排出筒内积存的空气，避免气塞影响进水流量，溢流口则在液位超过设定高限值时自动排水，防止满水倒灌进入上游冷凝设备。

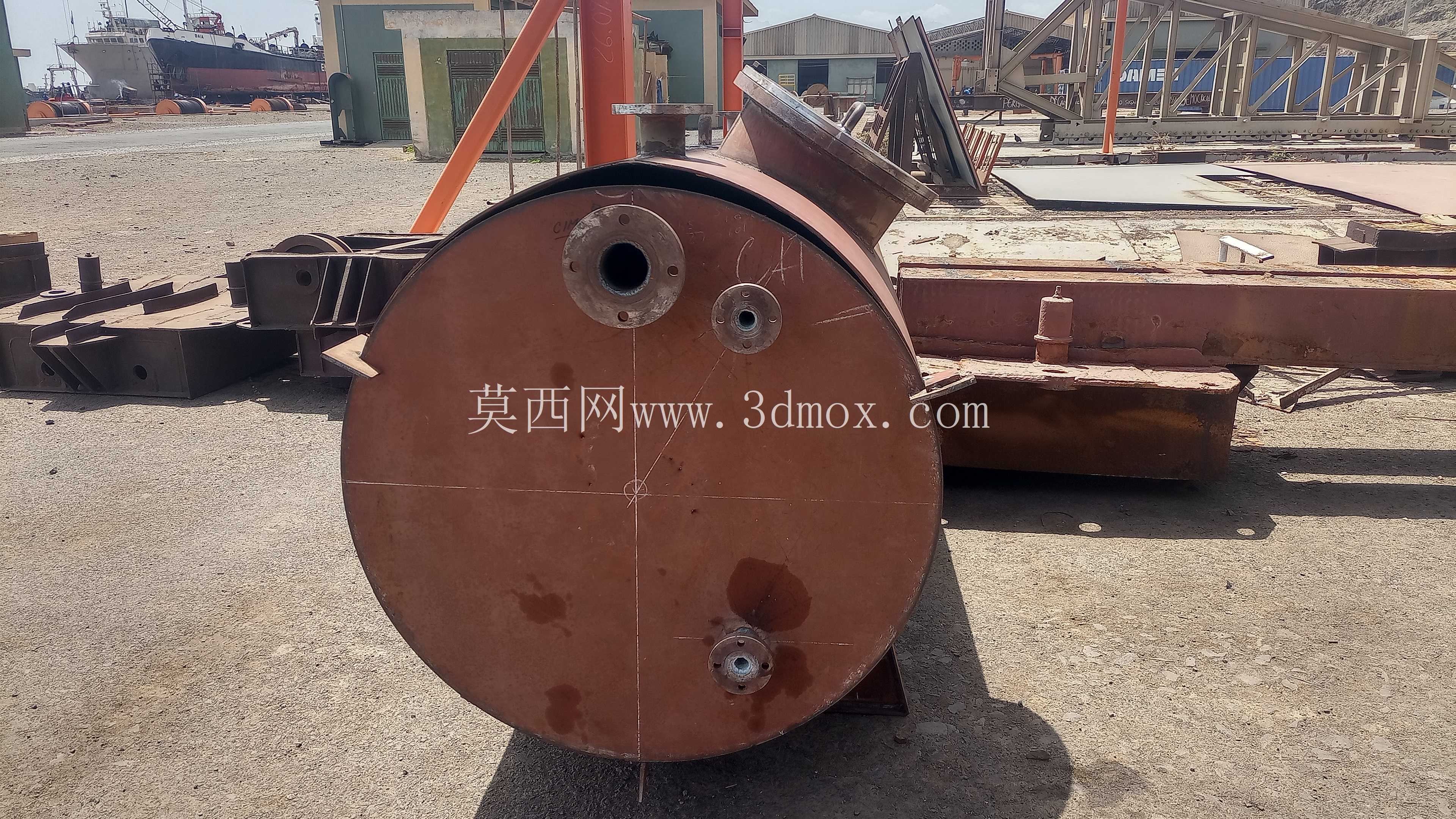

　　筒体底部设置的两组鞍式支座是核心承重结构，支座与筒体接触位置采用圆弧过渡贴合，匹配筒体外径曲率，避免局部接触应力过大导致筒体变形；其中一组支座为固定端，与基础预埋钢板焊接固定，另一组为滑动端，支座底板与基础之间预留滑动间隙，可补偿容器因水温变化产生的热胀冷缩位移，避免温度应力拉扯筒体焊缝。筒体朝向操作侧的封头上集中布置了多组管路接口，分别对应冷凝水进水、出水、液位计安装、排污口功能，进水口设置在封头偏上位置，进水时水流沿筒体内壁切线方向流入，减少对筒底沉积物的搅动，保证出水水质；出水口设置在封头偏下位置，匹配最低运行液位高度，避免吸入表层浮油或空气；排污口设置在封头最底部，可在设备停运检修时完全排空筒内积水与沉积的锈蚀杂质。

　　设计阶段完全参照实际运行容器的尺寸参数开展建模，所有接口的法兰规格、支座安装间距、筒体长度与直径比例均与现场在用设备保持一致，建模过程中对筒体焊缝位置、接口补强板、支座加强筋等细节均做了还原，可直接用于发电厂汽水系统的布局仿真、安装干涉检查，也可作为冷凝水系统运维培训的可视化模型使用。从安装边界来看，设备的整体长度、直径、支座间距参数均适配常规汽机房的设备通道宽度，安装时无需对现有土建结构做改造，筒体底部距离地面的预留高度满足排污管路的安装空间要求，顶部接口的操作高度匹配常规运维人员的站立操作范围，无需额外设置操作平台。容器的内部未设置复杂的换热或分离构件，仅在进水口位置设置了简易的防冲挡板，避免高速水流长期冲刷筒壁导致局部磨损，整体结构简单可靠，维护成本低，适合长期连续运行的发电厂工况。建模时充分考虑了工程应用的实际需求，所有结构特征均保留了可编辑的参数化属性，设计人员可根据不同机组的冷凝水储量需求，调整筒体长度、直径参数快速生成适配规格的模型，大幅缩短同类型设备的建模周期。
