带侧置连接管的涡轮机壳体结构设计

在流体增压与动力传输类设备的配套结构中，涡轮机壳体是承担介质导流、承压密封、部件承载的核心构件，这类壳体广泛应用在内燃机增压系统、工业流体输送增压单元、小型透平动力设备中，其结构设计的合理性直接影响整套设备的工作效率、运行稳定性与服役寿命。不同于普通承压壳体的设计逻辑，涡轮机壳体的内部流道需要匹配叶轮的转动轨迹，实现介质动能与压力能的高效转换，同时还要兼顾安装适配性、结构强度与加工可行性。

从实际应用场景来看，这类侧置出口的涡轮机壳体，多匹配径流式涡轮叶轮使用，介质从壳体大端的轴向入口进入叶轮腔，在叶轮的高速转动作用下获得能量后，顺着蜗壳型线的导流方向，从侧置的连接管出口排出，进入后续的管路系统。在车用涡轮增压场景中，这类壳体需要承受发动机排出的高温废气冲击，长期工作在高温交变载荷环境下，因此壳体的壁厚设计、法兰连接结构的强度冗余都需要经过严谨的受力校核；在工业小型透平风机、物料气力输送增压单元中，这类壳体则需要兼顾流道的顺滑性，减少介质在壳体内的流动阻力，降低能耗损失。

本次设计的壳体采用负投影法构建实体结构，设计过程中优先确定内部流道的核心体积：首先根据匹配的叶轮尺寸、设计流量与压比参数，确定蜗壳的截面变化规律，从隔舌位置开始，沿着蜗壳的周向方向，流道截面按照等环量原则逐步扩大，保证介质在流道内流动时的流速均匀，避免出现局部涡流、滞止区造成的能量损失。内部流道的体积确定后，再围绕内部型腔构建外部实体结构，根据不同位置的受力情况分配壁厚：法兰连接位置、安装凸台位置适当增加壁厚，保证连接强度；流道直线段位置在满足承压要求的前提下控制壁厚，减少整体重量，降低材料成本。

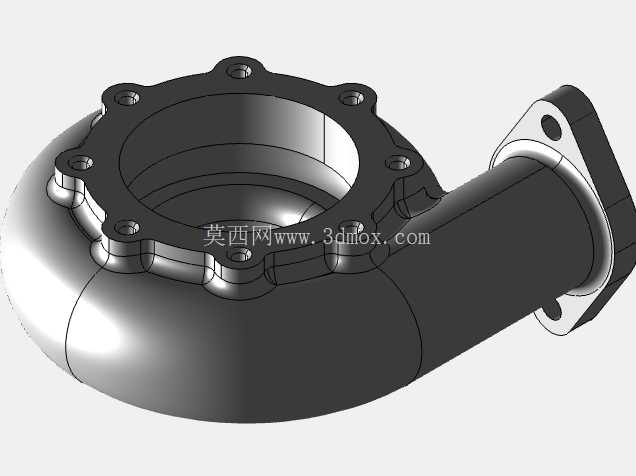

从安装边界来看，壳体大端的圆形法兰上均匀布置了8个螺栓连接孔，用于和涡轮机的中间壳体、进气端部件进行连接，法兰端面设计有密封槽安装位，装配时配合密封垫片可以实现端面的静密封，避免介质泄漏。侧置的连接管端部同样设计了菱形连接法兰，法兰上布置2个对称的螺栓孔，用于和下游的管路、扩压段部件连接，法兰的端面平面度、螺栓孔的位置度都需要满足对应公差要求，避免装配时出现错位、密封失效的问题。壳体的整体外形轮廓需要匹配安装空间的边界要求，侧置连接管的角度、伸出长度根据配套设备的管路走向确定，避免和周边的其他部件出现运动干涉、装配干涉。

从结构功能特性来看，壳体的蜗壳型线采用顺滑过渡设计，流道内壁没有明显的折角、凸起，减少介质流动过程中的摩擦损失与局部阻力损失；壳体外部的加强筋结构（图中未完全展示的部分）沿着法兰与壳体主体的连接位置布置，提升法兰连接位置的结构刚度，避免螺栓拧紧时法兰出现变形，影响密封效果。设计过程中还需要考虑加工工艺性：壳体的外部结构尽量采用规则的曲面与平面组合，减少复杂的倒扣结构，降低铸造、机加工的难度；螺栓孔、密封面等需要机加工的位置预留足够的加工余量，同时避免加工位置出现壁厚不均的问题，防止加工过程中出现变形。

在实际选型适配过程中，这类壳体的接口尺寸需要和匹配的叶轮、连接管路完全对应，大端法兰的止口尺寸需要和中间壳体的定位止口配合，保证装配后叶轮和壳体内部流道的同轴度，避免叶轮转动时和壳体内壁出现刮碰；侧置出口的通径需要匹配下游管路的通径，避免通径突变造成的局部阻力损失。对于高温工况下使用的场景，壳体材料一般选用耐热铸铁或者铸铝合金，设计时还需要考虑材料热膨胀带来的尺寸变化，在连接位置预留适当的补偿间隙，避免热胀冷缩造成的结构应力集中。
