四缸发动机排气歧管结构设计

本次呈现的是一款适配直列四缸动力单元的排气歧管结构，这类部件是内燃机进排气系统的核心组成部分，直接关联到发动机的排气效率、动力输出特性以及整机NVH表现，在乘用车、轻型商用车的燃油动力系统以及非道路移动机械的内燃机配套场景中都有广泛应用。从实际功能来看，排气歧管的核心作用是将各个气缸燃烧后产生的高温废气有序汇集，输送至后续的三元催化器、消声器等排气后处理单元，同时要尽可能避免各缸排气过程中的气流干涉，保证各缸排气背压均匀，减少泵气损失，这也是歧管管路走向设计的核心出发点。

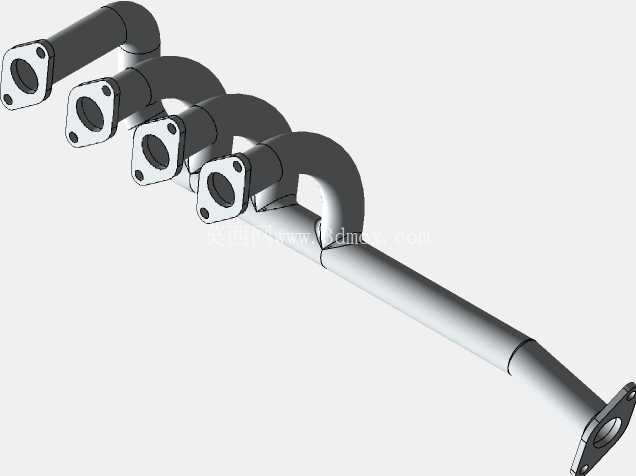

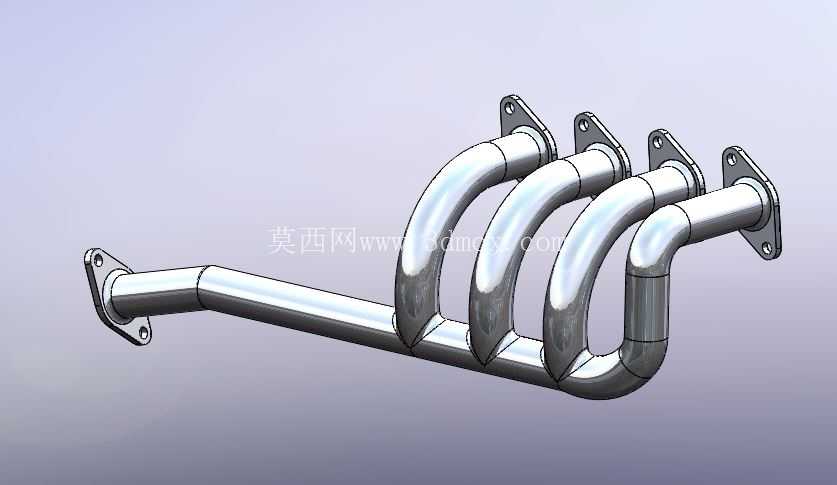

从设计思路层面拆解，这款歧管采用了不等长弯管的布局形式，四个进气端分别对应直列四缸的四个排气口，每段支管都通过连续的圆弧弯管过渡，最终汇入底部的横向总管，这种设计首先要匹配发动机缸盖排气侧的安装孔位布局，四个进气法兰的孔距、安装面平面度都要和缸盖排气侧的接口完全契合，保证密封性能，避免高温废气泄漏。每段支管的弯曲半径经过反复校核，既不能出现过小的折弯导致气流阻力陡增，也不能因为弯曲半径过大导致整体结构超出发动机舱的安装边界，同时还要避让发动机周边的附件，比如启动电机、发电机、冷却管路等部件，预留足够的装配间隙与热膨胀余量——毕竟排气歧管工作时会接触数百摄氏度的高温废气，金属材料会产生明显的热形变，管路的弯曲结构本身也能吸收一部分热应力，避免法兰连接处因为热应力集中出现密封失效或者开裂的问题。

从安装边界来看，四个进气法兰均采用两孔安装的结构，法兰面加工有密封平面，装配时需要配合金属密封垫片，通过螺栓紧固在缸盖排气侧，安装孔的位置度公差需要控制在合理范围内，避免装配时出现螺栓无法穿入或者密封面压合不均的问题。出气端的法兰则对接后续的排气前段管路，同样采用法兰连接的形式，保证连接强度与密封性。整体管路的壁厚设计兼顾了耐高温性能与轻量化需求，既要有足够的结构强度承受高温气流的冲击与整车运行时的振动，也要尽可能降低整体重量，减少发动机舱内的重量负载。

在实际工程应用中，这类排气歧管的设计还要考虑气流的脉冲特性，四缸发动机的点火顺序决定了各缸的排气脉冲是交替出现的，合理的管路长度设计可以利用排气脉冲的惯性效应，在气门重叠角阶段形成一定的负压，帮助气缸排出残余废气，提升进气效率，也就是常说的排气回压优化。这款歧管的支管长度经过匹配计算，在保证结构紧凑的前提下，尽可能平衡各缸的排气阻力，避免出现某一缸排气背压过高导致的动力输出不均、怠速抖动等问题。同时管路的内壁光滑度也会影响气流阻力，建模过程中对弯管处的内壁过渡做了顺滑处理，避免出现直角台阶或者局部凸起，减少气流在管路内的紊流，降低排气阻力的同时也能减少气流振动产生的噪音。

从结构可靠性角度考虑，歧管的弯管与总管的连接部位采用了圆滑过渡的焊接结构（如果是铸造歧管则是一体成型的过渡圆角），避免应力集中，因为这个区域不仅要承受高温废气的持续冲刷，还要承受整车运行过程中的振动载荷，是歧管结构中容易出现开裂失效的位置，设计时特意加大了过渡区域的圆角，分散应力。同时各个法兰与管路的连接位置也做了加强结构，避免长期使用后法兰出现变形，影响密封性能。整体结构的外形尺寸完全适配主流1.5L-2.0L排量直列四缸发动机的安装空间，不需要对发动机周边附件做大幅度改动就可以直接适配，既可以用于原厂动力的配套，也可以用于售后维修替换场景，在改装领域这类不等长歧管也因为其独特的排气声浪与动力响应特性受到不少爱好者的青睐。
