双转子凸轮式容积压缩主机结构

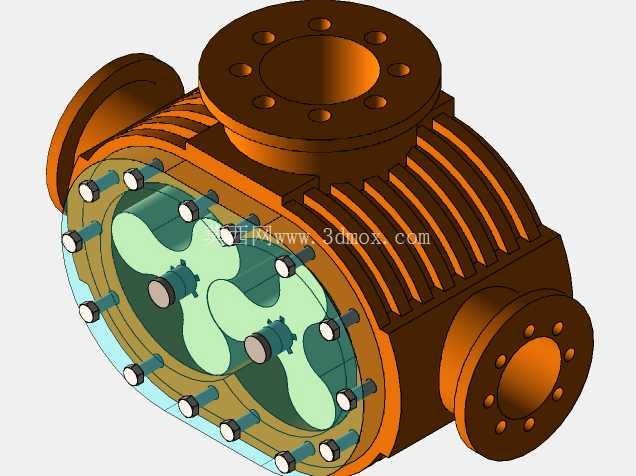

该结构以双转子容积压缩为核心，剖开的透明端盖可直接观察腔体内两只三叶形转子的相对位置、啮合间隙和旋转轨迹。整机采用卧式圆筒形泵体布置，顶部设置大直径圆形法兰接口，侧部布置带螺栓孔的进出连接法兰，壳体外表面沿轴向布置多道加强筋，既承担承压时的刚度补强，也增大散热面积，适合在连续运转工况下控制壳体热变形。

从实际用途看，这类凸轮式压缩主机常见于气力输送、低压气源供给、污水处理曝气、粉体输送、真空吸附及工业风系统中。其工作特点不在于追求高排气压力，而在于提供稳定、脉动较小的大流量气体输送能力。转子与转子、转子与腔壁之间保持微小非接触间隙，运转时腔内不需要喷油密封，因此介质路径相对清洁，也便于后续配置冷却、过滤和消声单元。

结构设计上，主机腔体采用近似圆形截面，内部型线围绕转子外廓展开。转子叶顶圆弧、侧面渐开过渡区与腔体内壁共同形成周期性封闭容积，转子同步反向旋转时，气体由进口侧被带入叶槽与壳体围成的空间，随后沿腔壁推送至出口侧。由于两只转子必须保持严格相位关系，实际机组通常在转子轴端配置同步齿轮，齿轮箱与压缩腔分离布置，可避免润滑介质进入气路。模型中转子端部的轴头、轴承定位段和端盖螺栓分布均有体现，便于后续在三维环境中校核装配顺序。

外形与安装边界方面，主机主体呈横向筒状，顶部法兰向上凸出，侧部法兰沿轴向伸出，底部需要预留支撑座或机架接触面。布置设备时，不能只按泵体外径估算空间，还应在顶部法兰上方留出管道拆装距离，在侧部法兰外侧留出阀门、变径管和紧固件操作空间。端盖周向螺栓数量较多，检修抽芯方向应避开电机、联轴器和基础梁；若采用皮带传动或联轴器直联，还需复核转子轴线与驱动轴的同轴度及轴向热膨胀余量。

壳体外侧的轴向筋条并非单纯装饰，它们将圆筒承压壁分割成多个刚度较高的区段，可降低内压循环作用下的局部振动。端盖采用透明表达时，重点展示的是转子叶型与腔壁的间隙关系；工程出图时则应恢复为金属端盖，并补充密封槽、轴承座孔、定位销孔和螺栓孔公差。法兰面上的螺栓孔沿圆周均布，适合与标准管法兰对接，但在选型阶段仍需核对法兰压力等级、密封面形式以及管口方位，避免现场管路与加强筋或支腿发生干涉。

从建模逻辑看，该类设备适合先建立腔体中心线和转子回转中心，再依据转子型线生成实体，随后用内腔布尔运算得到壳体流道。端盖、法兰、螺栓孔和加强筋可在主体确定后逐步添加。转子之间的间隙需要通过运动仿真或最小距离检查确认，尤其在叶顶与腔壁、转子啮合区、端盖端面三个位置，应分别保留合理的装配与热态间隙。间隙过小会在热膨胀后出现擦碰，间隙过大则会增加回流泄漏，影响容积效率。

在系统集成时，该主机通常还需配置入口过滤器、安全阀、止回阀、压力表或压力传感器、冷却器以及底座减振元件。由于凸轮式主机对入口杂质较敏感，异物进入腔体后容易造成转子型面划伤，因此前端过滤和管道清洁度控制十分关键。出口管路则应考虑热膨胀和脉动冲击，短距离硬连接容易把振动传递到厂房管线，适当设置柔性接头和支撑固定点可改善运行稳定性。

整体而言，该三维结构把压缩腔、双转子、法兰接口、端盖紧固和壳体加强特征集中呈现，适合用于容积式压缩机原理展示、主机结构方案评审、管路干涉检查以及维修空间规划。设计人员在使用时可围绕转子型线、间隙分配、轴承跨距、法兰方位和机架接口继续深化，使其从外观展示模型转化为可指导工程布置的设备结构方案。
