浸入式PH检测探头防护安装外壳

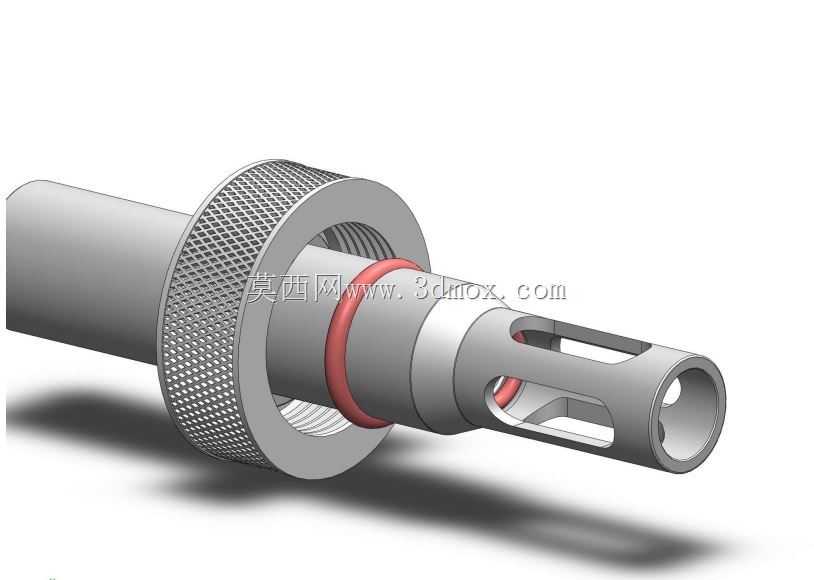

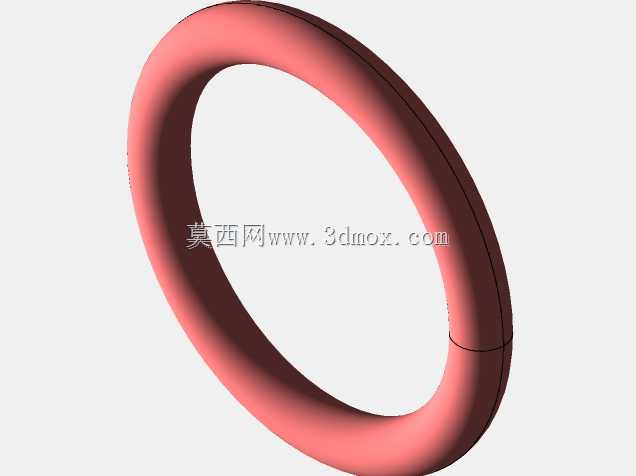

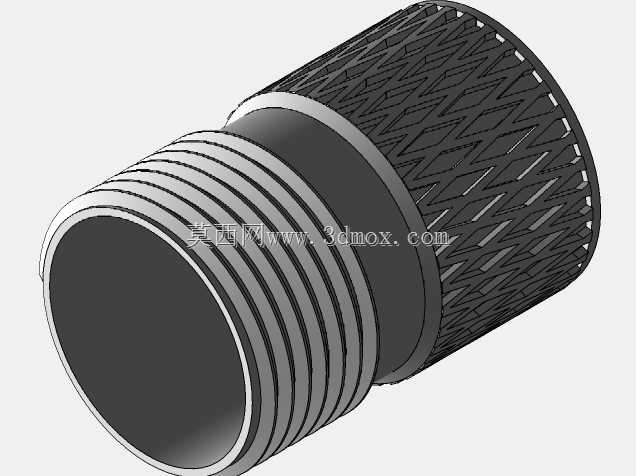

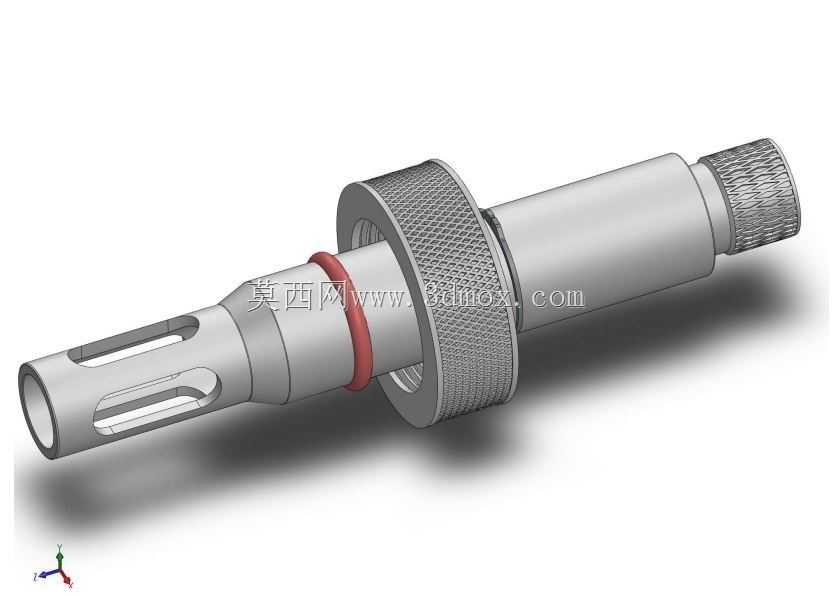

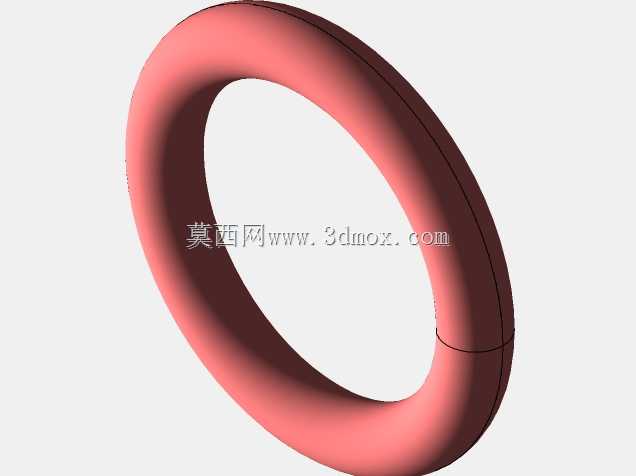

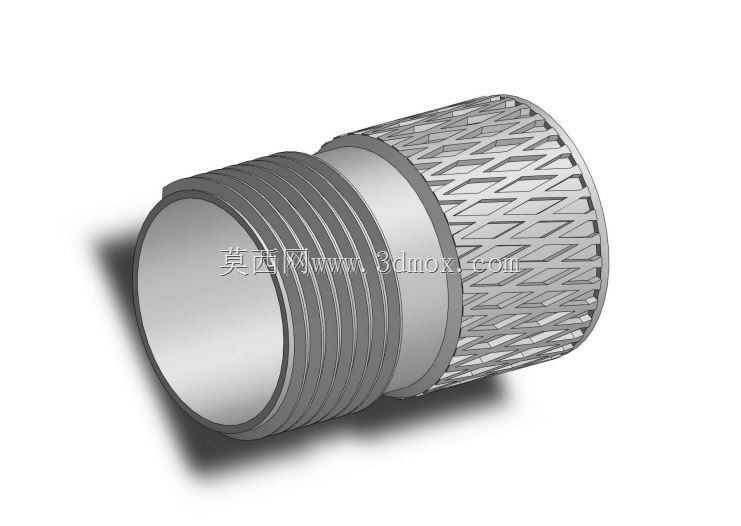

　　这套结构针对在线水质检测场景里PH电极长期浸入被测介质的安装痛点展开，前端开槽护罩直接包裹玻璃电极感应段，周向开设多组长条通液槽，既保证待测液体能够无阻滞流通接触电极敏感膜，又能阻挡罐内搅拌产生的大块絮状物、硬质颗粒直接冲撞电极端部，避免易碎的玻璃感应泡在流体扰动、拆装磕碰中出现破损。中段集成的大直径滚花调节旋钮是整套结构的操作核心，外圆全程加工细密网纹滚花，操作人员佩戴沾有介质残留的防滑手套也能获得足够摩擦力，无需额外工具即可手动旋紧，完成探头在罐壁安装位的轴向位置锁定，旋钮两侧的轴肩做了限位台阶，旋紧过程中不会出现轴向窜动，保证电极浸入深度始终维持在设计区间。旋钮与前端护罩衔接的环槽内预装红色橡胶密封圈，当外壳穿过储罐侧壁的安装通孔后，旋紧旋钮会将密封圈压紧在安装面与轴肩之间，形成径向与轴向双重密封，带压工况下也能杜绝罐内液体从安装缝隙渗漏，同时避免外界杂质沿安装位反向渗入罐内。尾端的小直径滚花段用于锁紧信号线缆的锁紧螺母，电极尾部引出的防水线缆穿过该段内孔后，旋紧配套压帽即可抱紧线缆外护套，防止现场拖拽线缆时拉扯电极内部接线，同时阻挡淋水、清洗液沿线缆缝隙渗入外壳内部。

　　设计阶段优先考虑电极的快速拆装维护需求：PH电极属于需要定期校准、更换耗材的检测部件，整套外壳无需从罐壁整体拆下，松开中段滚花旋钮即可将电极连同内芯从前端护罩抽出，校准完成后直接插回原位，重新旋紧旋钮即可恢复密封，维护过程不用排空罐内介质，大幅缩短在线检测设备的停机时长。前端护罩的开槽宽度经过匹配设计，间隙小于常规PH玻璃电极的外径，电极从内部装入后不会从槽位脱出，外部的搅拌桨叶、漂浮杂物也无法直接触碰电极杆身；护罩端部做了圆角收口，插入安装孔时不会刮伤罐壁密封垫片，也避免操作人员维护时被锐边划伤。外壳各段轴径采用阶梯过渡，不同直径的轴肩分别承担轴向定位、密封承压、旋钮限位的功能，没有冗余的凸起结构，整体轴向轮廓流畅，穿过罐壁安装孔时不会出现卡滞。

　　从安装边界来看，中段滚花旋钮的外径是整套结构的最大旋转尺寸，现场布局时需要在旋钮外侧预留不小于该半径的操作空间，保证手套手可以完整握持旋钮完成旋转动作；前端护罩的长度对应电极的有效浸入深度，设计时让电极感应端完全处于护罩覆盖范围内，同时护罩侧壁的通槽总面积远大于电极端部的接触面积，液体交换速度不会因为护罩遮挡出现滞后，保证PH检测的响应速度满足工艺监控要求。尾端线缆锁紧段的内孔尺寸匹配常规PH电极的线缆外径，兼容多数工业级在线PH探头的安装尺寸，不同长度的电极可以通过调整旋钮在外壳轴向的固定位置适配，不用针对不同批次电极重新加工安装座。这套结构广泛应用于化工配料罐、水处理反应池、食品发酵罐体的在线PH监测点位，解决了传统探头直接安装容易磕碰、密封不可靠、线缆拉扯松动的常见问题，所有受力部位都做了壁厚加强，长期接触弱酸弱碱介质也不会出现结构变形，滚花部位的防滑纹路在长期使用后也不会因为反复握持出现打滑失效。
