三相螺纹安装浸入式电加热器件结构

　　在化工储料罐、食品加工恒温槽、工业清洗设备、小型液压油站的温控系统搭建中，浸入式电加热元件是直接接触介质实现温升控制的核心执行部件，这款三相6Kw规格的加热管，是针对12英寸插入深度的安装场景做的定向结构设计，适配多数中小型常压储液容器的改造与原配装需求。做这类加热元件的三维结构设计时，首先要锚定安装边界的硬约束：安装端采用1又1/2英寸的英制管螺纹，这个规格是工业小型储槽、水箱侧壁开孔的通用尺寸，不需要额外做转接法兰，现场安装时只要在容器壁开好对应通径的螺纹孔，套上密封垫片拧入即可，密封面的压紧量在建模时已经预留了标准垫片的压缩空间，不会出现拧到位后密封面压合不足或者螺纹过拧滑牙的问题。

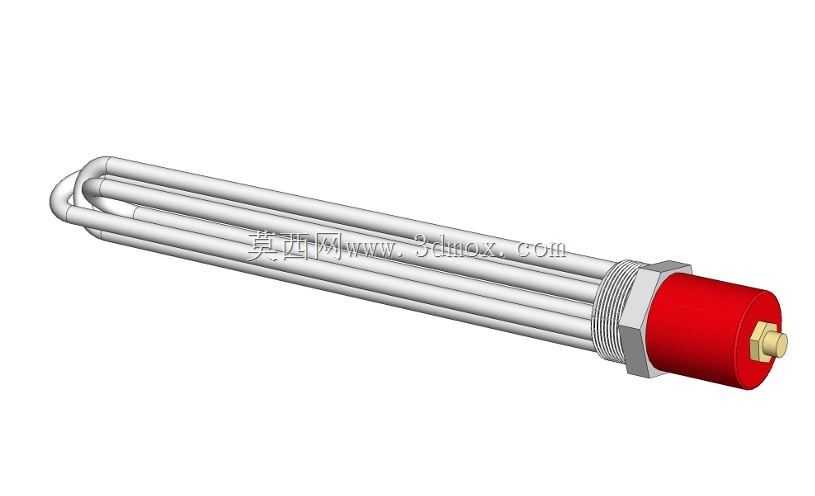

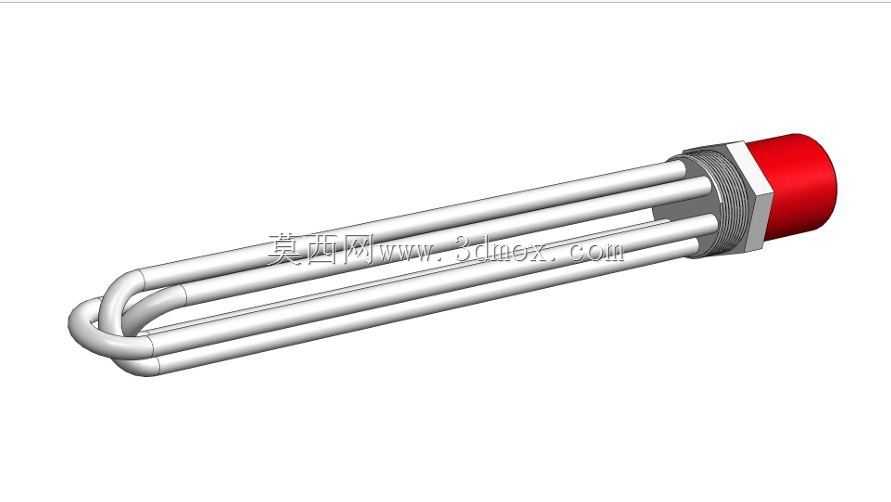

　　插入深度控制在12英寸，也就是300毫米左右，这个长度是经过场景适配的——对于容积在500L以内的储液容器，这个插入深度能让加热管的发热段完全浸没在常规液位线以下，避免出现干烧段，同时发热管的U型弯折结构，是在有限插入长度内最大化发热丝的排布长度，保证6Kw功率下的发热丝表面负荷处于合理区间，不会因为表面功率密度过高导致介质结焦、加热管寿命骤降。从结构细节来看，三根平行排布的金属加热管采用U型弯收尾，端部统一压装在带螺纹的金属安装座内，接线端用红色的绝缘防护端盖封盖，这个端盖的尺寸在建模时做了接线空间的预留，三相电源线的接线端子、接地端子都能在端盖内部完成排布，不会出现接线后绝缘距离不足的问题，端盖和安装座之间的配合台阶也做了密封槽设计，适配户外或者潮湿工况下的防护需求，避免水汽、溅液进入接线腔引发短路。

　　实际选型应用中，这类浸入式加热器不需要额外的循环泵辅助，依靠介质自身的自然对流就能实现均匀温升，相比外置式的板式加热器、夹套加热结构，热效率能提升30%以上，而且安装维护更便捷，更换时不需要排空整个容器的介质，只要将液位降到安装孔以下就能拆换。在三维建模过程中，发热管的弯折半径做了工艺性校验，不会因为弯折半径过小导致管内的氧化镁粉填充不均、发热丝偏心的问题，安装螺纹的精度按照6H级内螺纹适配要求做了公差预留，加工时只要采用标准管螺纹丝锥就能达到装配要求，不需要二次修配。

　　发热管的排布间距也做了优化，三根U型管之间的间隙控制在12毫米以上，避免加热时管间的介质局部过热，同时也方便清理管表面附着的水垢、介质结焦层，日常维护时用毛刷就能直接清理间隙内的杂物，不需要完全拆解加热组件。接线端的红色端盖采用耐温120℃的绝缘胶木材质，建模时端盖的壁厚做了均匀性处理，注塑生产时不会出现缩痕、变形的问题，端盖上预留的进线孔尺寸适配标准的电缆防水接头，现场接线时可以根据电缆线径选配对应的格兰头，满足不同防护等级的安装要求。在设备改造场景中，这款加热器的安装位置通常选在容器侧壁距离底部50-100毫米的位置，这个高度既能保证低液位时发热管不露出液面，也能避免底部沉积的杂质包裹加热管影响散热，12英寸的插入长度让发热端处于容器内介质流动的主流区，自然对流形成的循环流能快速将热量带到整个容器，不会出现局部温度分层的问题。
