65mm内螺纹直通式铜体闸阀结构设计

在民用供水、小型工业循环水、暖通空调支路、低压压缩空气输送等管路场景中，通径65mm的闸阀是支路截断控制的常用部件，这类阀门不承担流量调节功能，核心作用是在管路检修、支路切换时实现介质的完全通断，相比同通径的截止阀，闸阀全开状态下介质流道几乎无额外缩径，流阻更低，适合长期保持全开或全关的工况，不会因为介质长期冲刷密封面导致密封失效。

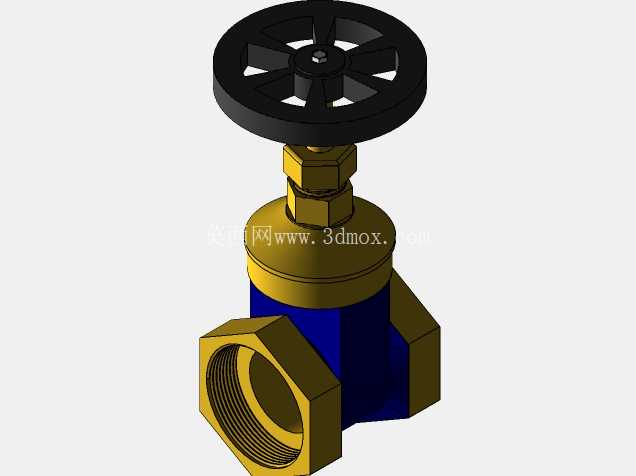

这款闸阀采用内螺纹连接设计，两端接口为标准管螺纹，无需额外焊接法兰，安装时仅需在管端缠绕密封生料带或配合密封胶，即可通过管螺纹拧紧实现密封，适配现场已套丝的金属管路，安装空间占用远小于同通径法兰闸阀，适合空间局促的管井、设备内部管路集成场景。阀体下部采用锻铜材质，上部阀盖与中部阀体结合处设置六角锁紧结构，方便现场使用标准扳手完成阀盖的拆装检修，无需定制专用工装。

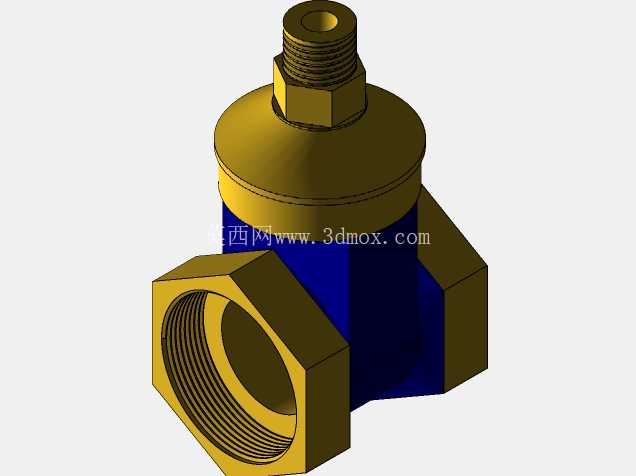

从结构设计逻辑来看，这款闸阀采用明杆？不，不对，这款顶部为外螺纹阀杆引出结构，阀杆上部的外螺纹用于匹配手轮（模型未展示手轮装配部分），转动手轮时阀杆带动内部闸板沿阀体内腔的导轨垂直升降，实现流道的开启与关闭，闸板采用平行式密封结构，密封面贴合角度与流道垂直，关闭时依靠阀杆的下压力实现双侧密封，相比楔式闸板，平行闸板对温度形变的容忍度更高，在输送常温水、低压蒸汽等温度波动不大的介质时，不会因为阀体热胀冷缩出现闸板卡涩的问题。

外形尺寸方面，这款闸阀两端接口中心距符合常规65通径内螺纹闸阀的安装边界，阀体中部最大外径控制在适配标准管钳夹持的范围内，顶部阀杆伸出长度满足手轮安装后的操作空间要求，不会出现手轮与相邻管路部件干涉的问题。两端内螺纹的有效旋合长度符合管螺纹标准要求，保证安装后连接强度足够承受1.6MPa的常规工作压力，不会因为管路振动出现螺纹松脱泄漏。

设计过程中，阀体内腔的流道做了圆弧过渡处理，避免介质在流道转角处形成涡流，减少介质流阻的同时，也降低了杂质在阀腔内沉积的概率，适合输送带有少量细小杂质的民用供水、循环水介质，不会因为杂质沉积导致闸板关闭不到位。阀盖与阀体的结合面设置了密封槽，装配时加装橡胶或聚四氟乙烯密封垫，拧紧六角锁紧螺母后即可实现中腔密封，避免介质从阀盖结合处泄漏，相比螺纹直接旋合的阀盖结构，这种带锁紧螺母的结构在多次开关阀杆受力后，依然能保持阀盖的锁紧力，不会出现阀盖松转的问题。

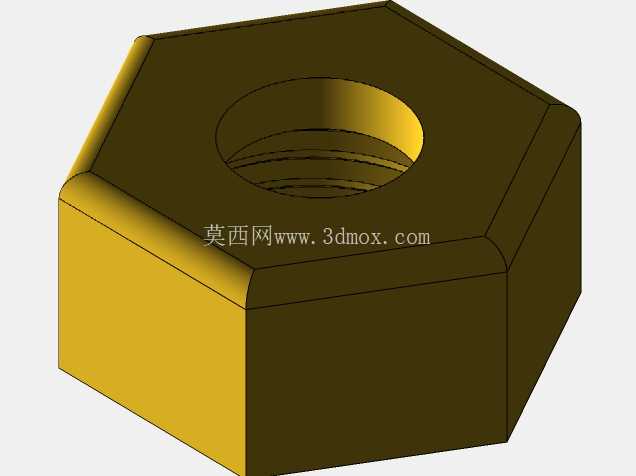

顶部阀杆穿出阀盖的位置设置了填料腔，常规装配时填充盘根或成型填料，通过填料压盖压紧即可实现阀杆处的动密封，阀杆转动升降时不会出现介质沿阀杆外漏的情况，填料压盖同样采用六角锁紧结构，现场出现阀杆微漏时，仅需均匀拧紧压盖螺母即可补偿填料磨损，无需拆解整个阀门，维护操作十分简便。

在实际选型应用中，这款闸阀适配公称压力1.6MPa及以下的冷热水、低压无腐蚀性气体管路，不适合用于输送高粘度、含大颗粒固体杂质的介质，也不适合作为节流阀使用，长期半开状态下闸板密封面会被高速介质冲刷，导致密封面出现凹坑，后续完全关闭时会出现内漏。安装时需要注意介质流向，虽然闸阀属于双向截断阀，没有强制流向要求，但建议将阀杆朝上垂直安装，避免水平安装时阀杆长期受重力影响出现单侧磨损，延长阀门的实际使用寿命。

建模过程中，所有螺纹特征都严格遵循管螺纹标准参数，六角结构的对边尺寸符合标准扳手的夹持公差，内腔流道的拔模角度考虑了实际铸造或锻造的工艺可行性，没有出现无法脱模的倒扣结构，壁厚设计满足公称压力下的强度要求，不会因为壁厚不足导致承压时阀体开裂，各部件的装配间隙预留了实际加工的公差范围，不会出现装配干涉的问题，完全可以直接用于生产前的结构验证、管路装配模拟，也可作为水暖管路系统集成时的占位模型，用于检查整体管路的安装空间是否满足操作要求。
