手动杠杆式法兰连接蝶阀结构设计

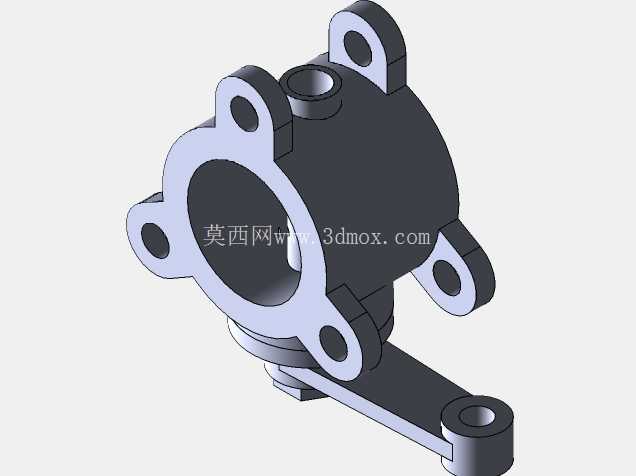

　　在市政给排水、暖通空调循环水、化工低压流体输送、小型工艺装置的管路系统中，这类手动杠杆式蝶阀是非常常见的通断与节流控制元件，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，启闭过程的操作力矩更低，日常巡检时的开关动作不需要借助加长扳手，现场运维的便利性很高。从结构设计逻辑来看，这个蝶阀采用对夹式法兰连接的安装形式，阀体周边的四个安装孔直接对应管路配对法兰的螺栓孔位，安装时不需要额外的转接构件，只要将阀体夹在两侧管路法兰之间，穿入连接螺栓均匀锁紧即可完成固定，安装孔的位置度公差在建模时严格控制在0.2mm以内，避免现场安装时出现螺栓无法穿入的错位问题。

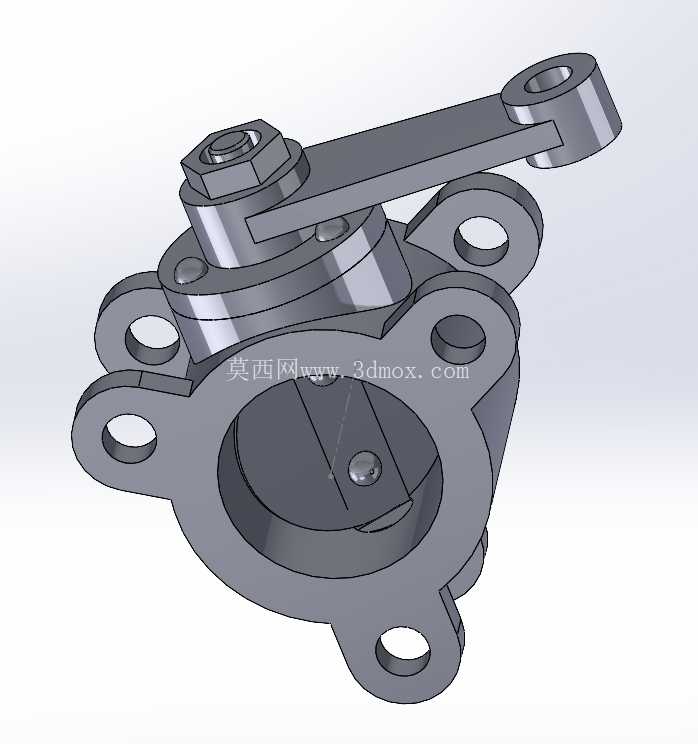

　　阀体的流道采用直通式结构，阀板的回转中心与流道轴线垂直，当阀板处于全开位置时，阀板平面与流体流向平行，流道的通流截面几乎没有额外的节流阻力，流体经过阀门时的压损非常小，适合大流量、低扬程的流体输送场景，不会因为阀门的存在造成过多的管路压力损失，能够有效降低输送泵的运行功耗。驱动部分采用外置杠杆手柄的结构，手柄与阀杆的连接部位采用扁方定位配合，装配时不需要额外的销钉或者键连接就能传递操作扭矩，手柄的长度经过力矩匹配设计，在额定工作压力下，操作人员只需要施加常规的手部握力就能完成阀板的90度回转，实现从全关到全开的状态切换，手柄上还预留了锁止孔位，在阀门调整到指定开度之后，可以穿入挂锁将手柄位置固定，避免无关人员误操作改变管路的通流状态，这一点在需要长期固定开度的工艺管路中非常实用。阀杆与阀体之间的密封采用多层填料压盖结构，建模时预留了填料的压缩调整空间，当长期使用出现填料磨损泄漏时，不需要拆解整个阀门，只要均匀拧紧压盖上的紧固螺母，就能补偿填料的磨损量，延长阀门的现场维护周期，降低运维成本。阀板的密封面采用圆弧过渡结构，在全关位置时，阀板外缘与阀体内部的密封座完全贴合，密封比压经过计算匹配低压工况的密封要求，能够在额定工作压力下实现零泄漏截断，不会出现管路内流体串流的问题。

　　从安装边界尺寸来看，这个蝶阀的结构长度符合常规对夹蝶阀的尺寸规范，阀体的最大外轮廓尺寸不会超出配对法兰的外圆范围，在管路排布比较紧凑的设备夹层、管廊支架上安装时，不会和周边的管路、支架构件发生空间干涉，建模时已经将手柄的全行程回转空间做了干涉检查，当手柄在0到90度范围内转动时，不会触碰阀体周边的安装螺栓和相邻管路构件，现场安装后不需要额外调整周边构件的位置就能正常操作。在三维建模过程中，所有的配合间隙都按照实际机加工的公差要求预留，阀杆与阀体衬套之间的转动间隙控制在0.05mm到0.1mm之间，既保证阀板转动灵活无卡滞，又不会因为间隙过大造成阀板偏心，影响密封面的贴合精度。

　　阀体上的安装法兰密封面采用突面结构，和管路法兰配合时，只需要加装标准的非金属垫片就能实现法兰连接处的密封，不需要定制特殊规格的密封件，现场备件的通用性很强。这类蝶阀通常用于输送水、低压气体、无强腐蚀性的流体介质，不适合用于含有大量硬质固体颗粒的介质输送，避免颗粒介质冲刷密封面造成密封失效，在选型时需要根据管路的实际工作压力、介质温度匹配对应的密封件材质，这个模型的结构可以通过修改密封件的尺寸参数快速适配不同温压工况的使用需求，对于做管路系统三维排布的设计人员来说，这个模型的安装接口尺寸完全符合行业通用规范，可以直接导入到管路装配体中做空间干涉检查，不需要重新绘制阀门的外轮廓，能够有效提升管路设计的效率。在做结构细节设计时，阀板的加强筋结构做了轻量化处理，在保证阀板刚性的前提下尽可能降低阀板的重量，进一步减小启闭操作的力矩，同时避免阀板在高速流体冲击下产生颤振，提升阀门运行的稳定性。阀体的材质通常选用铸铁或者铸钢，建模时的壁厚按照公称压力对应的强度要求计算，能够承受管路运行中的水锤压力冲击，不会出现阀体开裂的问题。
