角式法兰连接止回阀结构设计

　　在工业流体输送管路系统中，介质倒流是极易引发设备损坏、工艺参数紊乱甚至安全事故的典型问题，这款角式结构的止回阀，正是针对垂直与水平管路转向节点的止逆需求开发的管路控制部件。不同于直通式止回阀需要额外配置弯头完成管路转向的安装形式，该阀采用90度角式流道设计，可直接对接垂直向上与水平方向的两路管路，在泵房出口、换热设备进出口、化工介质输送管线的转角位置安装时，能省去一个90度弯头的配置，既减少管路焊缝数量降低泄漏风险，也能压缩管路安装所需的空间边界，尤其适合管廊布局紧凑、安装操作空间有限的工况场景。

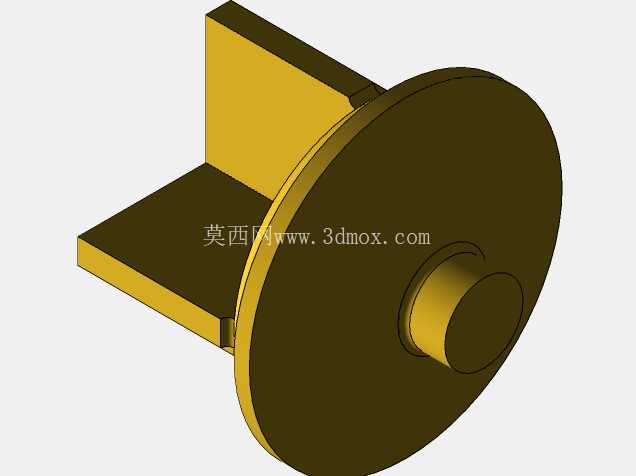

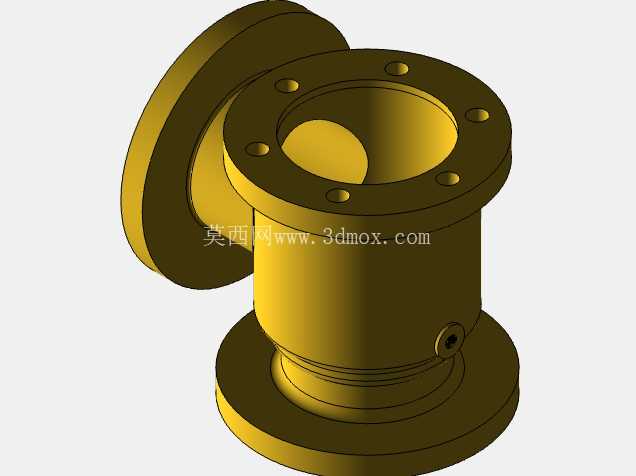

　　从功能实现逻辑来看，该阀依靠介质自身流动产生的推力完成阀瓣的开启动作，当介质从阀底部法兰端垂直流入时，流体压力克服阀瓣自重与复位弹簧预紧力，推动阀瓣抬升离开密封面，介质即可经90度转向从侧方法兰端流出；当上游介质压力下降或出现反向流动趋势时，阀瓣在自身重力、弹簧复位力以及反向介质压力的共同作用下快速回落，压紧在阀体密封面上，彻底截断介质反向流动的通路，避免下游介质倒流对上游泵体、流量计、换热元件等设备造成水锤冲击或者介质倒灌污染。在结构设计层面，阀体采用整体铸造后精加工的成型工艺，流道内壁做圆弧过渡处理，尽可能减少介质转向过程中的湍流与压损，避免直角流道带来的局部阻力过大问题。

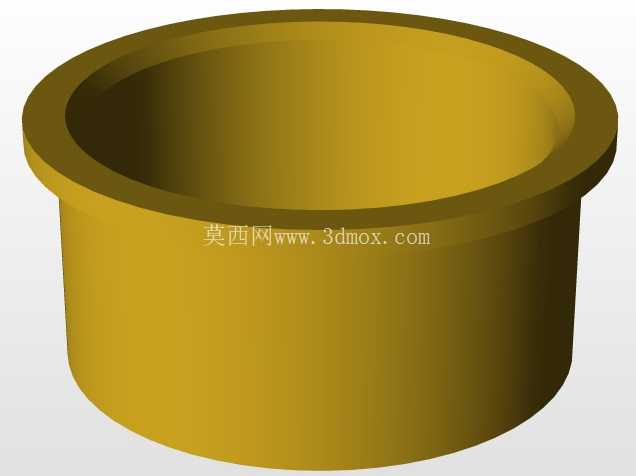

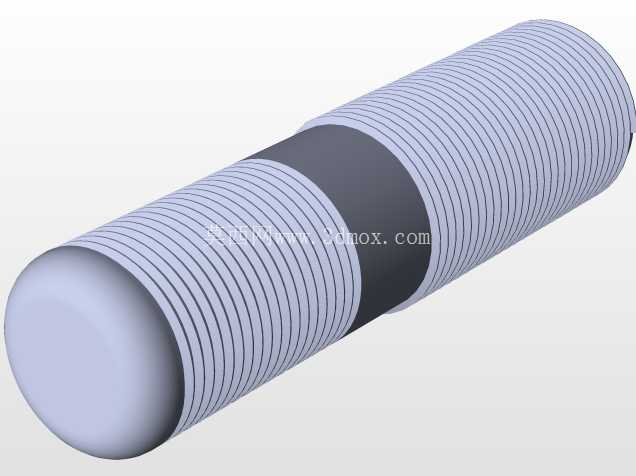

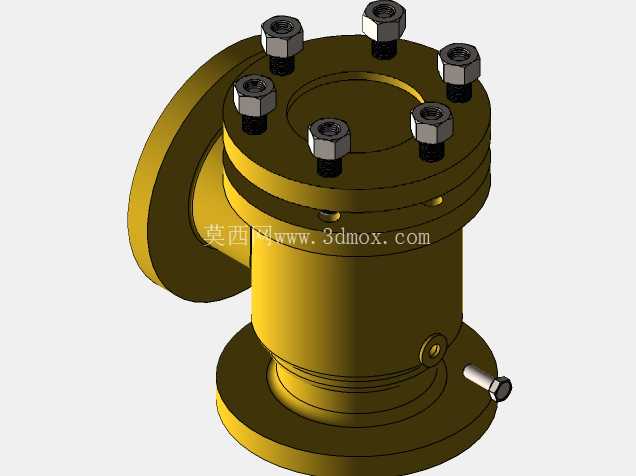

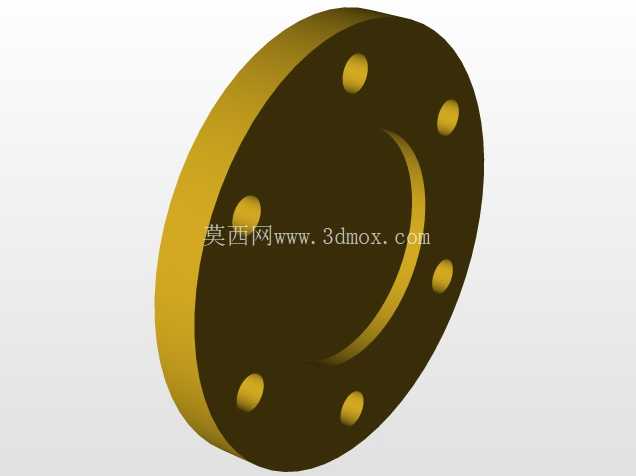

　　阀盖与阀体之间采用法兰式连接结构，沿圆周均匀布置6组六角头螺栓与配套螺母提供均匀的压紧力，密封面处配置适配压力等级的密封垫片，保证中高压工况下连接位置的密封可靠性，这种螺栓均布的连接形式也方便后期检修时快速拆解阀盖，对内部阀瓣、密封件、弹簧等易损件进行更换，无需将整个阀体从管路上切割拆除，大幅降低后期运维的工作量。侧方与底部的连接法兰均采用标准法兰尺寸设计，密封面、螺栓孔中心距、法兰外径等参数完全匹配对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰对接，无需额外加工过渡连接件，降低现场安装的适配难度。阀体下部侧面设置的小型堵头结构，可作为管路低点的排污、放空接口，在系统停机检修时，可打开该堵头排净阀腔内部积存的介质，避免带腐蚀性的介质长期积存对阀体内壁造成腐蚀，也能在冬季低温工况下排净阀腔积液防止冻裂阀体。从安装边界来看，该阀的整体外形尺寸充分考虑了现场安装的操作空间需求，顶部螺栓的布置预留了足够的扳手操作空间，紧固或拆卸螺栓时普通套筒扳手即可完成操作，无需使用特制工装；侧方与底部法兰的端面间距、法兰外圆尺寸均符合常规工业管路的安装间距要求，不会出现与周边管路、支架发生干涉的问题。

　　在实际选型应用中，这款止回阀可适配水、油品、低腐蚀性化工介质等多种流体工况，根据不同的公称压力等级可应用于建筑给排水、市政供热、常规化工输送、循环水系统等多个场景，其内部流道的圆弧过渡设计也能减少介质中固体颗粒在阀腔内部的沉积，降低卡涩风险，相比旋启式止回阀，该结构的阀瓣行程更短，关闭响应速度更快，能有效降低水锤产生的瞬时压力对管路系统的冲击。建模过程中对所有配合面的尺寸公差、密封面的粗糙度要求、螺栓连接的预紧间隙都做了符合机械设计标准的参数设定，装配关系完全按照实际产品的装配顺序搭建，可直接用于管路系统的装配干涉检查、安装布局模拟，也可作为同类型阀门结构优化设计的参考基础，帮助设计人员快速完成阀类部件的选型匹配与布局验证。
