带快接卡扣弯式流体管路接头结构

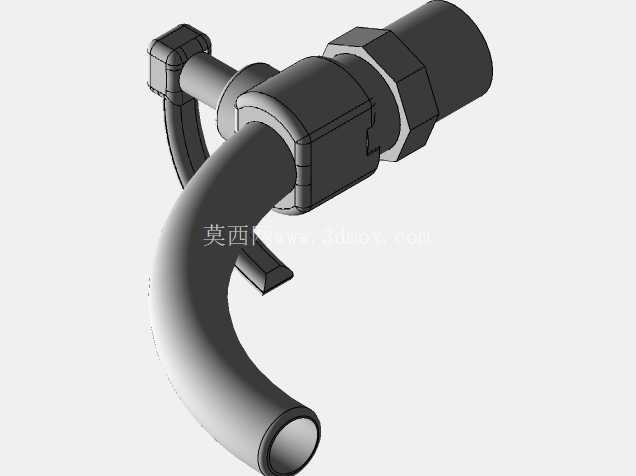

　　这款弯式带卡扣的管路接头，主要应用在中小通径的流体输送回路中，常见于小型食品加工设备的清洗管路、实验室流体分装设备的输出端、家用净水设备的滤芯连接段，也可适配小型气动系统的分支气路连接，用来实现硬管与软管段的快速转接，同时在管路需要转向的位置替代多段直头接头拼接的结构，减少管路的泄漏点数量。从结构功能来看，接头一端为外螺纹硬连接端，端部加工有六角拧动面，方便安装时使用扳手施加扭矩，保证螺纹连接的预紧力符合管路密封要求，螺纹端可直接对接设备本体上的内螺纹接口，或者搭配内丝直通接头对接固定管路；中间的弯管段为90度转向结构，曲率半径经过优化，既不会因为弯度过小造成流体通径收缩引发压损增大，也不会因为曲率过大占用过多安装空间，弯管内壁做了顺滑过渡处理，流体经过转向位置时不会产生明显的紊流，对于输送含有细小颗粒的流体时，也不容易在转角位置形成沉积堵塞。

　　接头侧面集成的弹性卡扣结构，是用来对接插装式软管的锁定结构，当软管插入接头的承插端后，卡扣的弹性臂会卡入软管外壁的环形凹槽内，防止管路在带压工作时因为流体冲击或者设备振动出现松脱，卡扣的按压端做了加宽处理，日常维护拆卸时不需要额外工具，直接用手指按压卡扣两侧的解锁位即可拔出软管，能大幅缩短管路拆装维护的时间。设计过程中，首先确定了接头的公称通径，匹配常用的8mm外径软管，螺纹端选用通用的G1/4管螺纹，适配绝大多数小型流体设备的接口规格；弯管段的转角位置做了等壁厚设计，避免弯折位置因为壁厚不均出现应力集中，在长期带压工作下出现开裂泄漏；卡扣结构与接头本体采用一体化设计，减少了额外的装配零件，降低了零件松脱掉落进入管路的风险，卡扣的弹性臂厚度经过反复校核，既保证足够的卡持力，在1MPa工作压力下软管不会脱出，也不会因为卡持力过大造成软管外壁被压伤破损。

　　安装边界方面，螺纹端的六角对边尺寸为14mm，安装时需要预留至少18mm的扳手操作空间，弯管转向后的轴线与螺纹端轴线垂直，软管承插端的插入深度为12mm，安装时需要保证软管插入到位，卡扣完全卡入软管的定位槽内，接头整体的安装高度从螺纹端面到弯管最外侧的距离为32mm，在紧凑的设备腔体内布置管路时，可提前预留对应的安装空间，避免与周边的其他零部件产生干涉。接头的所有转角位置都做了小圆角过渡，没有尖锐的棱角，在安装操作时不会划伤操作人员的手部，也不会刮破周边的其他软管或者线缆。

　　这类弯式快接接头相比传统的直头接头搭配弯头的组合结构，零件数量更少，整体的密封可靠性更高，在需要频繁拆装维护的管路场景中，能有效降低运维的工作量，同时因为减少了一个连接密封面，长期使用下的泄漏概率也会明显降低，适合在对管路可靠性有一定要求、安装空间相对紧凑的流体回路中使用。建模过程中对卡扣的弹性变形量做了模拟验证，确保卡扣在反复拆装500次后，弹性臂的变形量仍在材料的弹性屈服范围内，不会出现塑性变形导致卡持力下降，接头的流道部分做了通径一致性校验，整个流道的最小通径不小于6mm，保证流体输送时的流量满足设计要求，不会因为接头结构造成明显的流量衰减。
