1/2寸150磅级滑套式法兰结构设计

在民用给排水、低压化工流体输送、小型暖通管路系统的现场施工场景里，滑套式法兰的应用占比一直不低，这类法兰不需要像对焊法兰那样提前做管端坡口处理，现场装配时可以直接将管道插入法兰内孔，调整好对接位置后再完成角焊固定，对现场施工人员的焊接操作要求更低，尤其适合管线改造、现场作业空间受限的安装工况。这款1/2寸规格的滑套法兰对应150磅级压力等级，适配公称通径15mm的低压输送管路，日常工作场景里可覆盖常温清水、压缩空气、低压蒸汽等常规介质的管路对接需求，在小型泵站管路、车间压缩空气分支管路、民用建筑消防支管等场景中都能见到同规格构件的应用。

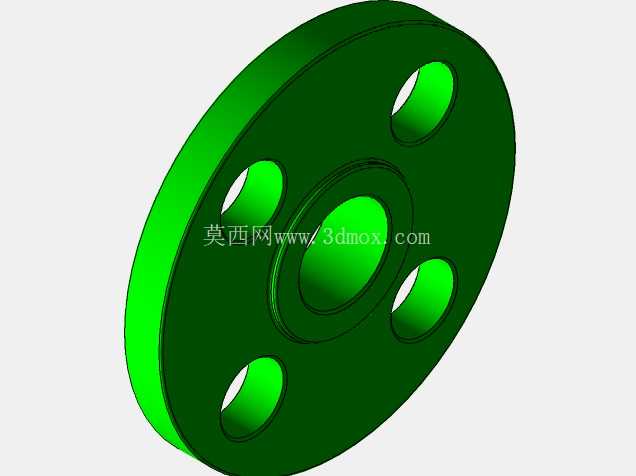

从结构设计逻辑来看，这款滑套法兰采用了带颈矮台的结构形式，中心通孔直径略大于适配管道的外径，预留了管道插入的装配间隙，避免现场安装时出现管道卡涩无法插入的问题；法兰盘本体上均匀分布4个螺栓过孔，孔位的分度圆直径严格匹配同压力等级同通径的法兰对接标准，保证和配对法兰、阀门端法兰的螺栓孔可以完全对中，不会出现安装错位的问题。法兰密封面采用突面结构，密封面的平面度控制在合理公差范围内，装配时搭配非金属垫片即可实现有效密封，不需要额外加工复杂的密封槽结构，降低了配件加工和现场装配的难度。

从安装边界来看，这款法兰的整体厚度、外径尺寸都严格遵循对应压力等级的尺寸规范，螺栓过孔的直径适配常规的六角头螺栓穿装需求，安装时不需要对法兰本体做二次加工。和带颈对焊法兰相比，滑套式法兰的焊接位置在法兰盘的内外两侧，角焊缝的焊脚尺寸经过设计校核，既可以保证连接强度满足150磅级的承压要求，又不会因为焊脚过大导致法兰盘出现焊接变形，影响密封面的平面度。在实际选型过程中，这类滑套法兰通常用于压力不超过2.0MPa、介质温度不超过200℃的管路系统，不适合用在高温高压、有强腐蚀介质或者存在频繁振动冲击的管路上，这也是由滑套法兰本身的连接形式决定的——角焊缝的连接强度相比对焊结构的对接焊缝要低，在剧烈交变载荷下容易出现焊缝开裂的问题。

建模过程中，对法兰盘的过渡圆角做了合理处理，避免出现尖锐的直角结构，既可以减少加工过程中的应力集中问题，也能避免安装过程中尖锐边角划伤施工人员。螺栓孔的位置采用圆周阵列的方式排布，保证每个孔到中心的距离一致，相邻孔之间的夹角误差控制在标准允许的范围内，避免现场安装时出现螺栓无法穿入的问题。中心内孔的尺寸公差按照间隙配合设计，既保证管道可以顺利插入，又不会因为间隙过大导致焊接时出现焊瘤渗入管路内部、影响介质流通的问题。法兰背面和管道接触的位置做了微小的倒角处理，方便管道插入时的导向，也能减少焊接应力的集中。

在实际管路装配过程中，使用这类滑套法兰时需要注意，管道插入法兰内孔后，要保证法兰端面和管道轴线保持垂直，偏差不能超过标准允许的范围，否则对接时会出现密封面倾斜、垫片压合不均匀导致泄漏的问题。焊接完成后需要对法兰密封面做简单的清理，去除焊接飞溅物，避免飞溅物硌伤垫片导致密封失效。和螺纹法兰相比，滑套式法兰不需要在管端加工螺纹，对于一些薄壁管道、不适合加工螺纹的管材来说，适用性更强，也避免了螺纹连接在长期使用后出现锈蚀、拆卸困难的问题。
