食品加工管路用快接卡箍法兰结构

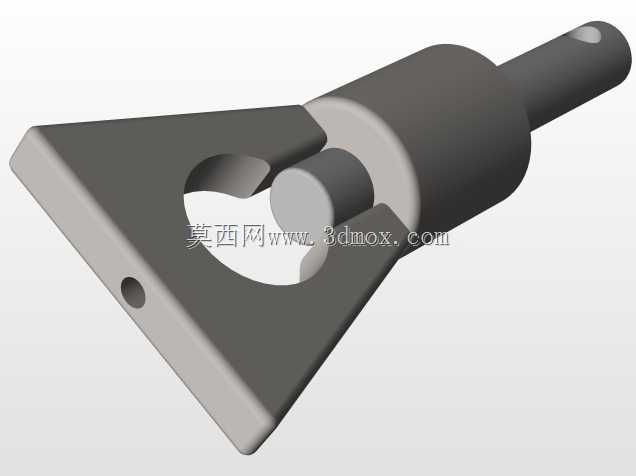

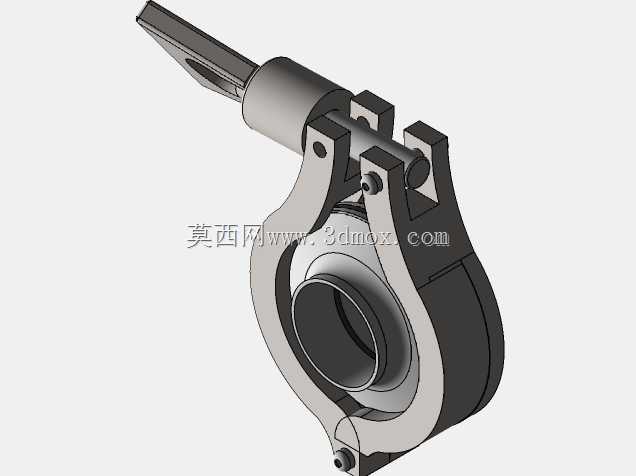

在食品加工厂的流体输送管路系统中，这类卡箍法兰是卫生级管路快接场景里的核心连接件，和普通高压法兰的螺栓紧固逻辑不同，它的设计核心是适配频繁拆洗、无清洁死角的生产需求，毕竟食品生产的CIP清洗环节要求管路连接件不能有物料残留的缝隙，还要能在日常维护时快速拆装，不用逐个拧动多组螺栓。从结构设计来看，主体的三角翼板是核心受力部位，板上预留的小孔是穿装卡箍锁紧销的位置，翼板的开口卡槽直接卡入对接管路的凸缘端，靠后部的锥柄段和外部卡箍的锁紧斜面配合，当卡箍收紧时，锥面会给对接法兰面施加均匀的轴向压紧力，让中间的密封垫完全贴合密封面，避免输送流体时出现渗漏。设计时要注意翼板的开口尺寸必须和对接管路的凸缘外径匹配，卡槽的圆弧半径要比管路凸缘半径大0.2到0.3毫米，保证安装时能顺利卡入，不会出现卡滞或者间隙过大导致的压紧偏斜。翼板的厚度要根据管路通径对应的工作压力计算，一般食品级低压输送场景下，DN25到DN50通径对应的翼板厚度在6到10毫米之间，太薄会在锁紧时出现翼板变形，导致密封面压合不严，太厚则会增加整体重量，也会让卡箍的锁紧行程变长，操作费力。后部的锥柄段锥度一般取1:10，这个锥度既能保证锁紧时的自锁性，不会因为管路振动出现松脱，又能在拆卸时轻轻敲击就能顺利脱开，不会因为锥度过大出现锁死拆不下来的情况。安装边界上，这类卡箍法兰安装时不需要在管端焊接复杂的法兰盘，只需要在管端压出一圈标准凸缘即可，安装时占用的径向空间比普通螺栓法兰小很多，适合管路排布密集的食品生产车间，比如饮料灌装线、乳制品输送管路这些位置，相邻管路的间距不用预留螺栓拆装的操作空间，能有效压缩设备整体的排布尺寸。另外，翼板的边角都做了圆弧过渡处理，没有尖锐的棱角，一方面是避免清洁时积留污物，另一方面也防止操作人员拆装时被划伤，符合食品生产车间的安全卫生要求。和传统的螺纹连接、法兰螺栓连接相比，这种卡箍法兰的拆装效率能提升三倍以上，每次清洗管路时不需要借助大型扳手，只需要松开卡箍的快拆手柄就能取下连接件，日常维护的工作量大幅降低，而且密封面的压紧力均匀，不会出现普通法兰因为螺栓拧紧力矩不一致导致的局部渗漏问题。建模的时候要注意锥柄和翼板连接位置的圆角处理，这个位置是应力集中区，如果直角过渡，在反复锁紧受力的情况下容易出现裂纹，一般取R2到R3的过渡圆角就能分散应力，提升零件的使用寿命。翼板上的锁紧销孔位置要和卡槽的中心对正，偏差不能超过0.1毫米，否则锁紧时会出现翼板偏斜，导致密封面一侧压得过紧、一侧压合不足，影响密封效果。
