蛇形弯折紫铜换热管路结构设计

这类连续回弯的紫铜管结构，最常出现在小功率液冷散热回路、小型制冷系统的蒸发器段以及精密电子设备的导热管路中，和直管段相比，同投影面积下的管路总长度能提升4-6倍，流体在管内流动时会随弯折方向不断改变流向，破坏管壁处的层流边界层，让冷热介质的换热效率比等通径直管高出不少。做这类弯管结构设计的时候，首先要卡准紫铜材料的最小弯曲半径，T2紫铜的退火态最小弯曲半径一般取管径的1.5-2倍，要是弯曲半径过小，弯管外侧的管壁会因为拉伸过度出现减薄甚至开裂，内侧则会因为挤压堆积起皱，直接影响管路的承压能力，常规工况下这类换热用铜管的壁厚多取0.5-1mm，承压范围能覆盖0.8-1.6MPa的常规液冷、低压制冷需求。

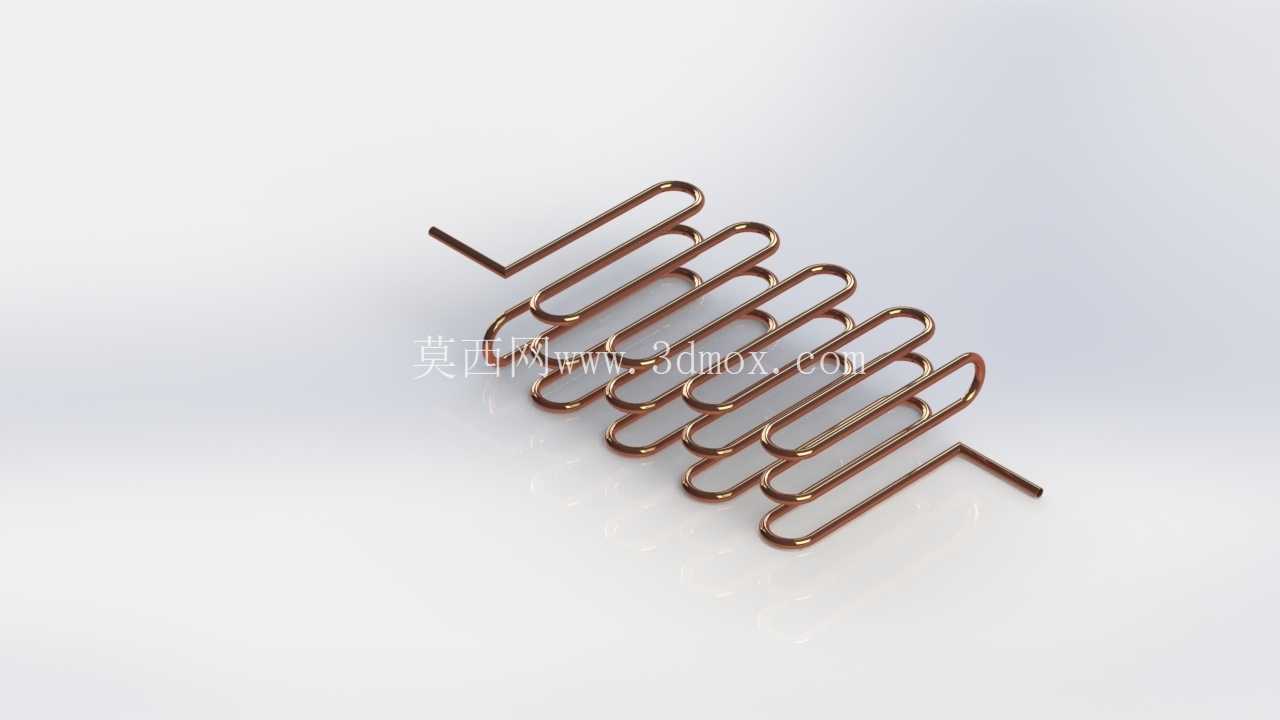

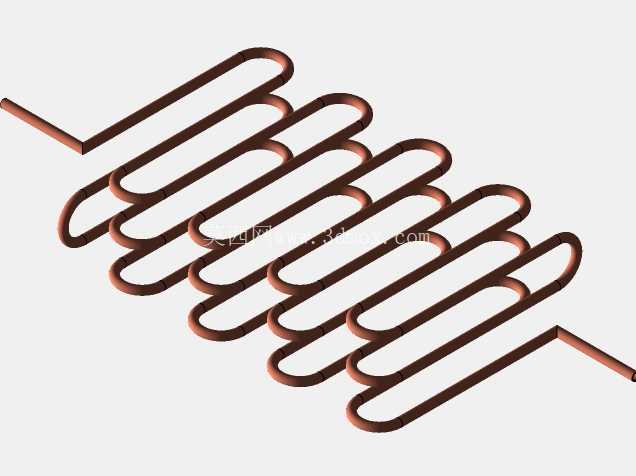

从安装边界来看，这类蛇形排布的管路要提前预留两端的直管接驳段，图中两端伸出的直段长度一般要留足20-30mm，方便后续焊接快插接头、或者和系统主管路做扩口连接，排布的时候相邻两个弯段的间距不能卡得太死，至少要留出2倍管径的间隙，一方面是避免弯管加工时相邻段出现干涉碰伤，另一方面也能让管外的空气或者冷却介质顺利流通，不会因为间隙过小形成流动死区降低散热效果。实际做结构排布的时候，还要提前核算管路的总流阻，连续弯折带来的局部阻力损失比直管段高很多，每一个180度回弯的局部阻力系数大概在1.2-1.8之间，要是系统配的循环泵扬程有限，不能盲目增加弯折次数来堆换热面积，不然会出现流量上不去、换热效果反而不达标的情况。

建模的时候要注意弯管处的曲率连续，不能出现折线拐角，不然导入流体仿真软件的时候会在拐角处出现假的涡流区，影响仿真结果的准确性，管壁的实体要做等壁厚处理，不要在弯管处出现壁厚突变，和实际冷弯加工的成型规律保持一致。这类铜管结构在实际装配的时候，一般会配套铝制散热翅片或者导热固定座，弯管的外侧圆弧面要和固定座的安装槽完全贴合，必要的时候会在接触面涂覆导热硅脂降低接触热阻，要是用在振动较大的设备上，还要在每间隔2-3个弯段的位置加设管卡固定，避免设备运行时管路出现共振磨损，长期运行下出现疲劳泄漏的问题。另外设计的时候还要考虑加工可行性，整根蛇形管尽量采用一根整管冷弯成型，减少中间的焊接接头，毕竟紫铜焊接的接头处是泄漏风险最高的位置，整管成型的管路可靠性要比分段焊接的结构高很多，也能降低生产环节的加工工时和废品率。针对不同的应用场景，管路的管径选择也有区别，用在电子设备CPU、显卡散热回路的铜管一般选外径4-6mm的细管，流道内的冷液流速控制在0.3-0.8m/s就能满足散热需求，用在小型冷藏柜、恒温箱蒸发器的铜管一般选外径8-10mm的规格，适配制冷剂的相变换热需求，流速控制也会对应调整，避免管路出现带油不足或者液击的问题。
