往复式动力设备用十字头组件结构设计

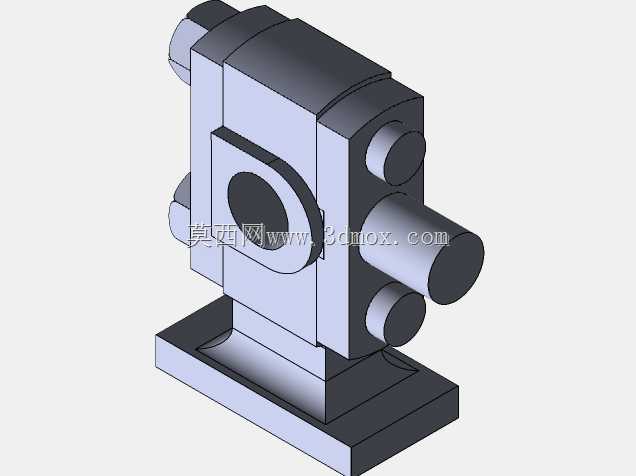

在长行程往复式发动机、往复式压缩机的动力传递链路中，十字头组件是连接活塞侧与连杆侧的核心中间构件，其核心作用是隔绝活塞运行过程中连杆摆动带来的侧向压力，避免活塞裙部直接承受交变侧推力导致的缸套偏磨、拉缸等故障。从结构设计逻辑来看，该组件采用分体式箱型主体搭配底部一体式安装基座的构型，主体中部预留的圆形销轴孔用于装配十字头销，实现与连杆小头端的铰接配合，两侧伸出的同轴圆柱轴颈用于连接活塞杆，保证动力传递的同轴度，避免运行过程中出现偏载。设计时需要严格控制销轴孔与两侧轴颈的形位公差，同轴度公差需控制在0.02mm以内，销轴孔与安装基座底面的平行度公差不超过0.03mm，才能保证组件运行时的运动精度，减少异常磨损。组件底部的安装基座带有定位止口结构，安装时可与机身滑道的定位面精准贴合，基座的安装孔位间距需匹配对应机型机身滑道的安装螺孔布局，保证组件装入滑道后，两侧轴颈的轴线与气缸中心线重合，避免活塞杆运行时出现别劲问题。实际运行过程中，十字头在机身滑道内做往复直线运动，将连杆的摆动运动转化为活塞杆的纯直线往复运动，当发动机或压缩机的缸径冲程比较小时，若取消十字头结构直接将活塞与连杆铰接，连杆摆动产生的侧向力会直接作用在活塞上，不仅会加剧活塞与缸壁的磨损，还会在活塞换向时产生敲击异响，严重时甚至会导致活塞卡滞、连杆运动干涉，造成整机运转故障。该组件的滑动摩擦面均设计有足够的接触面积，可降低接触面的比压，配合机身滑道的润滑油路，可在摩擦面形成稳定油膜，减少运行过程中的摩擦损耗，延长部件的检修周期。从安装边界来看，组件的整体宽度需小于机身滑道的内部净宽，预留0.15-0.25mm的滑动配合间隙，两侧轴颈的伸出长度需匹配活塞杆连接端的沉孔深度，避免装配时出现轴向顶死的问题，中部销轴孔的直径需匹配对应规格的十字头销，保证铰接处的转动灵活无卡滞，同时能传递额定工况下的最大推力，不会出现销孔变形、剪切失效等问题。
