风机出口方变圆卸料溜槽结构

在工业通风、物料气力输送系统的现场布局中，风机出口的衔接部件往往是容易被忽略却直接影响系统运行效率的关键结构，这款方转圆溜槽正是针对风机出口与方形安装基座的衔接需求设计的导流卸料构件。从现场适配场景来看，这类结构常应用在除尘系统引风机出口、物料输送风机的排料端，解决风机圆形出口与下方方形接料口、方形安装法兰之间的变径衔接问题，避免风道截面突变带来的紊流、风阻激增问题，同时承担风机输出物料的导流卸料功能，让气流携带的粉状、颗粒状物料能够顺着溜槽内壁顺滑滑落至下游接料设备，减少物料在拐角处的堆积残留。

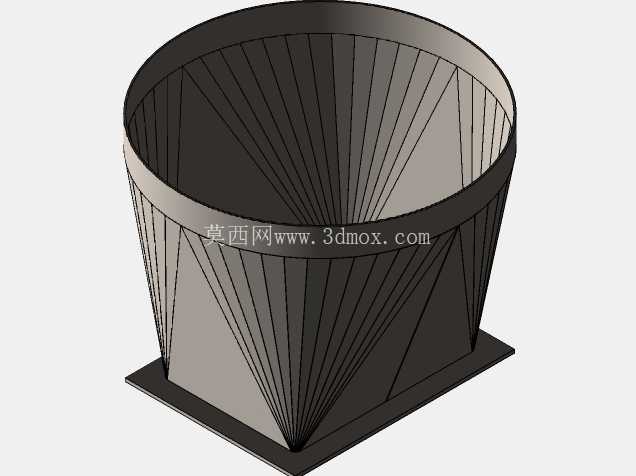

从结构设计逻辑来看，这款溜槽采用天圆地方的经典变径结构形式，上端为圆形接口，尺寸匹配常规离心风机的出口通径，能够直接与风机出口法兰通过螺栓紧固连接，下端为方形安装底座，带平整的安装法兰边，可直接固定在方形接料斗、设备进料口或者预埋安装基础上，无需额外制作转接法兰，减少现场安装的焊接、配做工作量。整个溜槽的锥段采用多块梯形板拼接成型的建模思路，内壁做顺滑过渡处理，没有突兀的折角与台阶，能够最大程度降低气流通过时的局部阻力，同时避免物料在输送过程中卡在结构缝隙内，针对磨琢性较强的物料输送场景，这种顺滑内壁的结构也能减少物料对壁板的冲刷磨损，延长部件的使用寿命。

在安装边界的考量上，下端方形法兰的螺栓孔位按照通用方形设备接口的孔距标准排布，现场安装时无需重新配钻，只要对齐孔位穿入螺栓紧固即可完成装配，上端圆形接口的直径公差控制在机械配合的合理范围内，与风机出口对接时可通过橡胶密封垫填充缝隙，避免漏风、漏料的问题。锥段的倾斜角度经过合理核算，大于常见粉状、颗粒状物料的安息角，确保物料落到溜槽内壁后能够依靠自重顺利下滑，不会在锥段内壁发生积料、堵料的情况，即便是输送含水率稍高的粘性物料，合理的锥角设计也能降低物料粘附壁面的概率。

从功能特性层面来说，这款溜槽同时承担了风道变径衔接与物料导流卸料的双重作用，区别于普通的通风变径接头，它的壁板厚度选型充分考虑了物料冲刷的磨损需求，相比普通通风管道的壁板更厚，结构刚性更强，能够承受物料持续冲刷与风机运行带来的振动，不会在长期运行后出现壁板磨穿、结构变形的问题。建模过程中对拼接焊缝的位置做了合理规划，所有焊缝均设置在壁板拼接的棱线位置，避免焊缝出现在物料直接冲刷的内壁光滑面上，减少焊缝处的物料残留与磨损，同时也方便现场制作时的下料、折弯与焊接作业，每一块壁板都可以通过平板下料后折弯成型，不需要复杂的曲面冲压工艺，普通的钣金加工厂即可完成制作，降低了部件的加工成本与制作周期。

在实际系统配套中，这类溜槽的尺寸选型需要匹配对应风机的风量与出口风速，上端圆口的风速控制在合理的物料输送风速范围内，下端方口的截面适当扩大，降低出口处的物料流速，减少物料对下游设备的冲击磨损，同时方口的尺寸可根据下游接料设备的进料口尺寸灵活调整，建模时采用参数化的设计思路，只要修改上下端口的尺寸参数与溜槽的垂直高度，即可快速生成对应规格的模型，适配不同风量、不同安装高度的风机配套需求。针对户外安装的使用场景，结构设计时也预留了防雨檐的安装位置，可在圆口与风机对接处加装防雨结构，避免雨水顺着溜槽进入下游设备内部，影响物料输送或者造成设备锈蚀。
