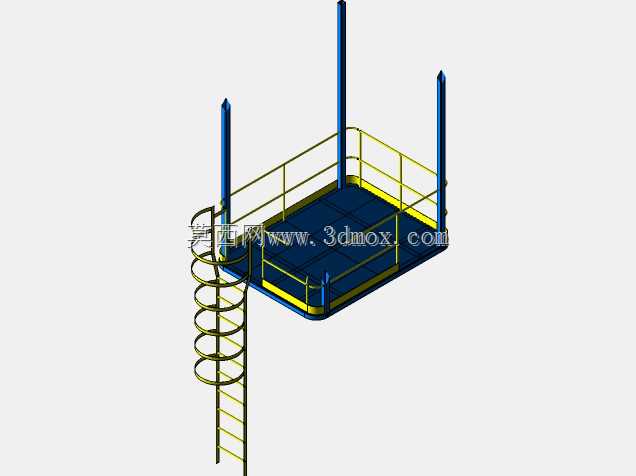

带护笼直爬梯的工业鼓风机操作检修平台

　　在工业厂区的风机房、废气处理工段、送风系统布设区域，鼓风机作为核心流体输送设备，往往需要架设在一定高度以匹配管线走向、规避地面积水或设备干涉，配套的操作检修平台是保障设备日常运维、巡检操作安全的必备附属结构。这套平台结构的设计首先要匹配鼓风机组的安装点位，平台台面的净尺寸需要完全覆盖鼓风机的底座安装范围，同时预留出足够的运维操作空间——日常更换滤芯、紧固连接螺栓、检测轴承温度、调整皮带张紧度等操作，都需要操作人员在台面上有稳定的站立与工具摆放区域，台面边缘到设备突出部件的距离控制在合理范围，既不会因为空间冗余造成材料浪费，也不会因为空间局促导致操作时肢体磕碰设备。

　　平台的承载设计需要充分考虑多重载荷叠加：首先是设备自身运行时的静载荷与振动载荷，鼓风机运行时会产生持续的小幅振动，平台主梁的选型需要匹配对应载荷等级，避免长期振动下结构出现疲劳松动；其次是运维人员与携带工具的动载荷，按照常规工业操作平台的载荷要求，台面单位面积承载能力需要满足多人同时作业的需求，台面采用花纹钢板铺设，表面的防滑纹路可以避免运维人员在沾有油污、冷凝水的台面上滑倒，钢板下方的次梁排布间距经过核算，不会出现人员踩踏时的明显形变。

　　平台周边的安全护栏是设计中不可忽视的部分，护栏采用横杆加立柱的结构，上下横杆的间距、护栏整体高度都符合工业操作平台的安全规范要求，底部设置的踢脚板可以防止台面上的工具、小零件掉落至地面，砸伤下方通行的人员或设备。配套的直爬梯设置在平台侧方不影响设备管线连接的位置，爬梯外侧加装的环形护笼从距离地面一定高度开始一直延伸到平台台面处，护笼的环形箍间距、竖向连杆数量都经过安全校核，人员攀爬爬梯时如果出现失足情况，护笼可以起到有效的防护作用，避免人员直接坠落至地面；爬梯的踏棍采用防滑圆钢制作，踏棍间距均匀，攀爬时脚步着力点舒适，爬梯与平台主梁直接焊接固定，连接位置做加劲板补强，避免长期攀爬使用后连接节点出现松动。

　　平台的四根支撑立柱采用型钢制作，立柱底部设置安装底板，底板上预留地脚螺栓孔，可以通过膨胀螺栓或者预埋螺栓将整个平台固定在地面基础上，立柱的高度根据鼓风机的实际架设高度确定，保证鼓风机安装完成后，设备的操作面板、检修口位置刚好处于运维人员站立操作的舒适高度，不需要过度抬手或者弯腰操作。设计时还充分考虑了安装边界的问题，平台整体外轮廓尺寸避开了周边的工艺管线、电缆桥架位置，爬梯的出入口方向正对日常巡检的通道方向，人员从巡检通道过来可以直接通过爬梯登上平台，不需要绕行其他设备区域；平台与鼓风机本体之间不做刚性焊接连接，而是预留微小间隙，避免鼓风机运行时的振动直接传递到平台结构上，产生共振噪音或者结构松动，平台的立柱与护栏表面做防腐涂装处理，适配工业厂区内可能存在的潮湿、轻微腐蚀的使用环境，延长结构的整体使用寿命。

　　在实际建模过程中，各个结构件的连接节点都做了细节还原：护栏与台面的焊接位置、爬梯护笼与爬梯主立柱的连接位置、支撑立柱与台面主梁的加劲肋结构都按照实际加工工艺做了呈现，既可以作为结构加工下料的参考，也可以用于整体厂区布局的三维可视化排布，提前校验平台与周边设备、管线的干涉情况，减少现场安装时的整改工作量。
