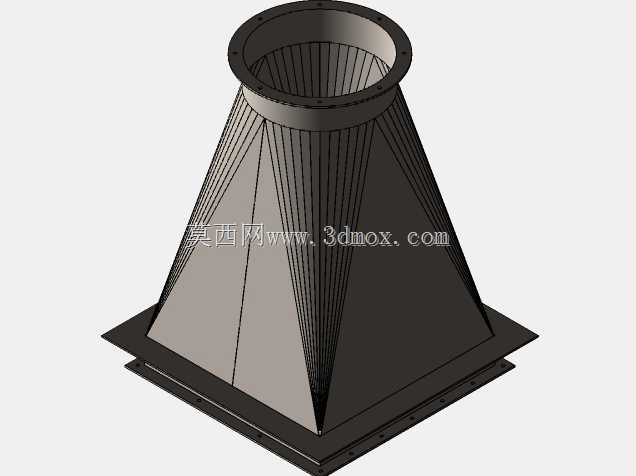

天圆地方变径结构工业卸料料斗

　　在散料输送、粉体加工、粮食储运、建材生产等涉及颗粒、粉状物料中转的工况场景里，这类天圆地方结构的卸料斗是衔接上部圆形出料口与下部方形接料设备的核心过渡部件，很多现场做管路或者料仓对接时，经常会遇到上下接口形状不匹配的问题，上部的旋风分离器、圆形料仓、管道出料端多为圆形法兰接口，下部的振动给料机、皮带输送机受料段、方形溜管又多为方形安装面，直接硬接会出现截面突变导致的物料卡堵、偏流问题，这个料斗的核心作用就是完成两种截面的平滑过渡，让物料依靠自重顺畅下落，避免在转角位置积料、起拱。

　　从结构设计逻辑来看，整个料斗采用上圆下方的变径壳体结构，上部的圆形端带整体钻孔法兰，法兰的螺栓孔做了均匀分布设计，对接时可以和上部圆形出料端的法兰实现孔位对齐，法兰面预留了密封件安装的余量，对接后可以避免粉尘外溢，对于粉体输送工况来说，这个密封面的平面度要求控制在合理范围内，防止锁紧后出现局部间隙漏料。下部的方形端同样带安装法兰边，法兰边的尺寸匹配常规方形受料设备的接口尺寸，四个边的螺栓孔根据现场安装需求做了对应排布，安装时可以直接压在受料设备的进料口上，中间加密封垫即可完成固定，不需要额外做转接件。

　　料斗的锥面过渡段没有采用生硬的折边拼接，而是做了多段面平滑过渡，每个斜面的倾斜角度都经过物料安息角校核，针对常见的粮食、水泥、塑料粒子、矿粉等散料，斜面倾角大于对应物料的安息角，保证物料下落时不会在斜面上滞留，避免长期积料导致的料斗有效通径缩小，甚至出现物料板结堵塞通道的问题。锥壁的厚度根据常规工况的物料磨损情况做了选型，对于磨琢性不强的普通物料，常规壁厚即可满足使用寿命要求，如果是输送矿粉、砂石这类磨琢性强的物料，还可以在锥壁内侧加装耐磨衬板，衬板通过沉头螺栓固定在锥壁上，磨损后可以单独更换，不需要整体替换料斗，降低后期维护成本。

　　从安装边界来看，上部圆形法兰的外径、螺栓孔中心圆直径都和常规的圆形出料接口匹配，下部方形法兰的边长、孔位间距适配主流的方形给料、受料设备接口，整个料斗的高度设计兼顾了过渡平滑性和安装空间要求，不会因为高度过高导致整体安装空间不足，也不会因为高度过短导致截面变化太陡，加剧物料对下部设备的冲击。料斗整体采用焊接结构成型，所有焊缝都做了连续满焊处理，内壁的焊疤做了打磨平滑处理，避免焊缝位置凸起挂料，外壁的焊缝做了清根处理，保证整体结构强度，在料斗装满物料的工况下，锥壁不会因为物料的侧压力出现变形，法兰面也不会因为受力出现翘曲，保证连接的密封性。

　　在实际使用场景中，这类料斗可以直接安装在料仓底部作为出料斗使用，也可以安装在除尘设备的灰斗下方作为卸灰过渡段，还可以用在配料系统中衔接计量设备和输送设备，针对不同的物料特性，还可以在锥壁外侧加装振动器安装座，遇到容易起拱的物料时，加装小型振动器即可通过振动破坏物料的拱结，保证下料顺畅。设计时还考虑了安装的对中性，上部圆形法兰的中心和下部方形法兰的中心在同一条竖直线上，物料下落时不会出现偏流，避免物料长期冲刷单侧锥壁导致局部磨损过快，同时也保证下部受料设备的进料均匀，不会出现一侧堆料的问题。整个结构没有多余的复杂部件，所有连接面都采用标准法兰设计，现场安装时不需要做二次切割焊接，直接通过螺栓紧固即可完成装配，大幅缩短现场施工的周期，也降低了现场改制带来的尺寸误差、密封失效等问题。
