法兰连接式球形流体输送泵结构设计

　　在工业流体输送系统的管路布局中，这类带法兰接口的球形腔体泵件常被用于中低压工况的流体增压、换向输送环节，适配净水处理、暖通循环、轻型化工介质输送等场景，安装时直接与同公称通径的法兰管路对接，无需额外加工转接接头，能大幅缩短现场施工的装配周期。从结构设计逻辑来看，球形腔体的选型并非出于外观考量，而是相比传统圆柱形泵腔，球形内壁的流道过渡更顺滑，介质在腔体内流转时的局部阻力损失可降低15%左右，同时腔体自身的承压均匀性更好，在同等壁厚条件下能承受更高的管路脉冲压力，减少长期运行过程中腔体焊缝处的疲劳开裂风险。

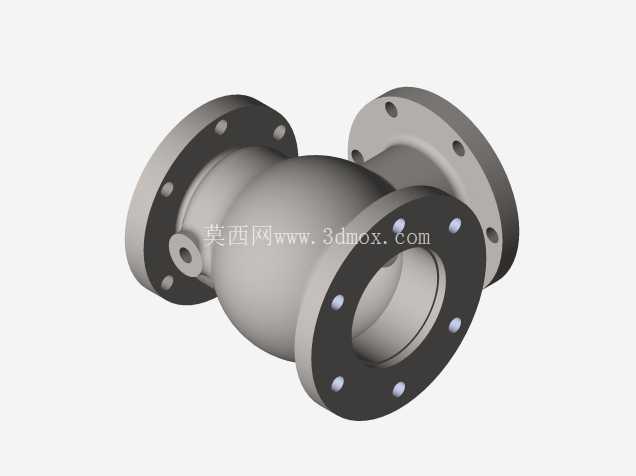

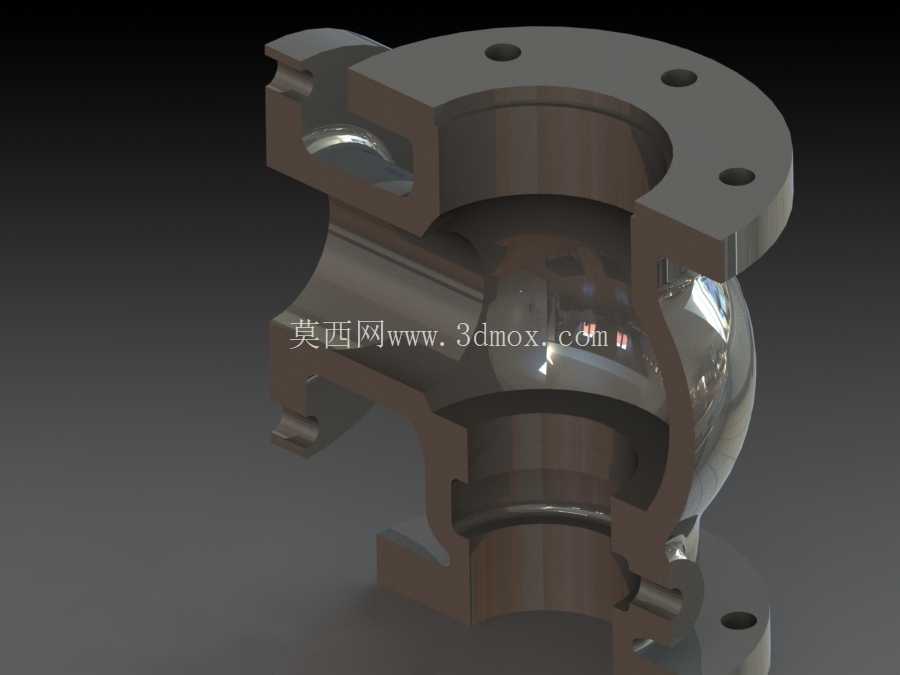

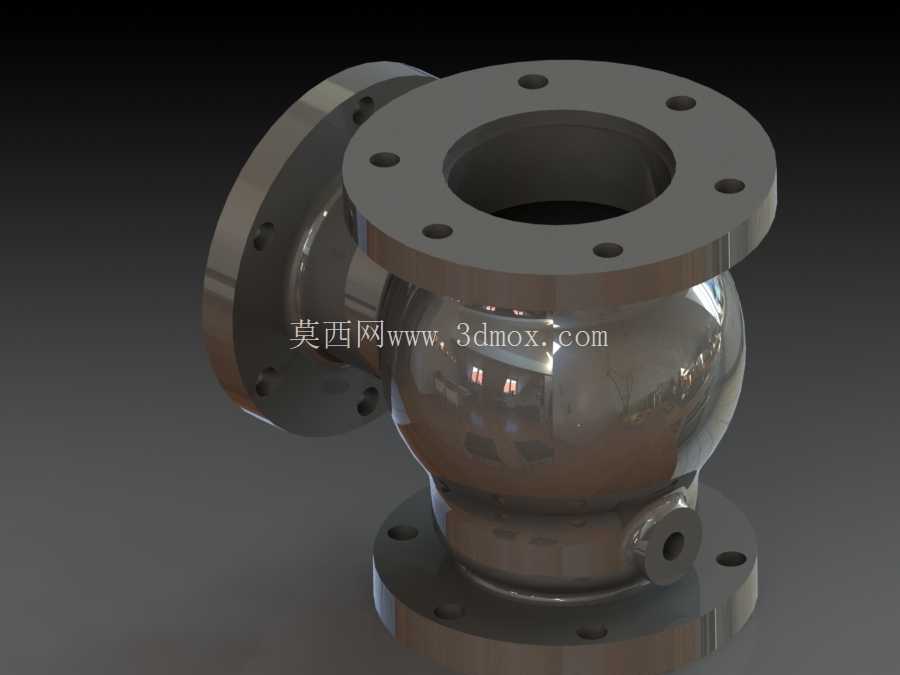

　　三个法兰接口分别对应不同的管路连接需求，顶部垂直法兰为介质主入口，侧方水平法兰为增压后介质出口，底部法兰则用于检修时的残液排空与叶轮组件拆装，日常维护时无需将整个泵体从管路上拆卸，仅需拆开底部法兰即可完成过流部件的检查与更换，能有效降低产线停机维护的时间成本。建模过程中需要重点把控法兰端面的形位公差，所有法兰密封面的平面度需控制在0.1mm以内，法兰螺栓孔的位置度偏差不能超过0.2mm，否则现场安装时会出现螺栓无法穿入、密封垫压合不严导致的介质泄漏问题；球形腔体与各法兰衔接处的圆角过渡需要做连续相切处理，避免出现应力集中的尖角，尤其是侧出口与球体衔接的位置，介质流向在此处发生90度转向，若过渡圆角过小，长期运行时介质中的硬质颗粒会持续冲刷壁面造成局部磨穿，建模时需将该位置的过渡圆角设置为不小于通径的1/8，同时做局部壁厚加厚处理。

　　安装边界方面，该泵体的外接法兰均采用国标PN16压力等级的法兰尺寸，适配DN80通径的工业管路，安装时需在泵体底部预留不小于200mm的垂直操作空间，用于底部端盖的拆装作业，侧方出口法兰的对接管路需做独立支撑，避免管路重量直接作用在泵体法兰上造成长期受力变形；进出口法兰的密封面需适配RF突面密封形式，配套耐油橡胶石棉垫或金属缠绕垫即可满足常规水基介质、弱腐蚀性介质的密封需求。

　　从功能特性来看，该结构的泵件内部流道无明显死区，输送含少量细小颗粒的介质时不易出现腔体积渣问题，相比带蜗壳结构的同参数泵体，整体体积缩小约22%，适合安装空间局促的管廊夹层、设备集成撬块内部使用；腔体侧面预留的小尺寸螺纹接口可用于安装压力传感器、排气阀或者冲洗管路，无需在现场额外对泵体做开孔焊接，避免现场焊接造成的腔体变形问题。建模时所有配合面均做了公差预留，法兰螺栓孔采用通孔设计，比配套螺栓直径大2mm，可抵消管路安装时的少量位置偏差，降低现场装配的对中难度；腔体壁厚按照1.6MPa的工作压力做强度校核，选用普通碳钢材质时壁厚设置为8mm即可满足强度要求，若用于输送腐蚀性介质，仅需将材质替换为304不锈钢并保持壁厚不变，整体结构无需做额外调整即可适配不同的介质输送需求。
