涵道式双旋翼创意无人机结构设计

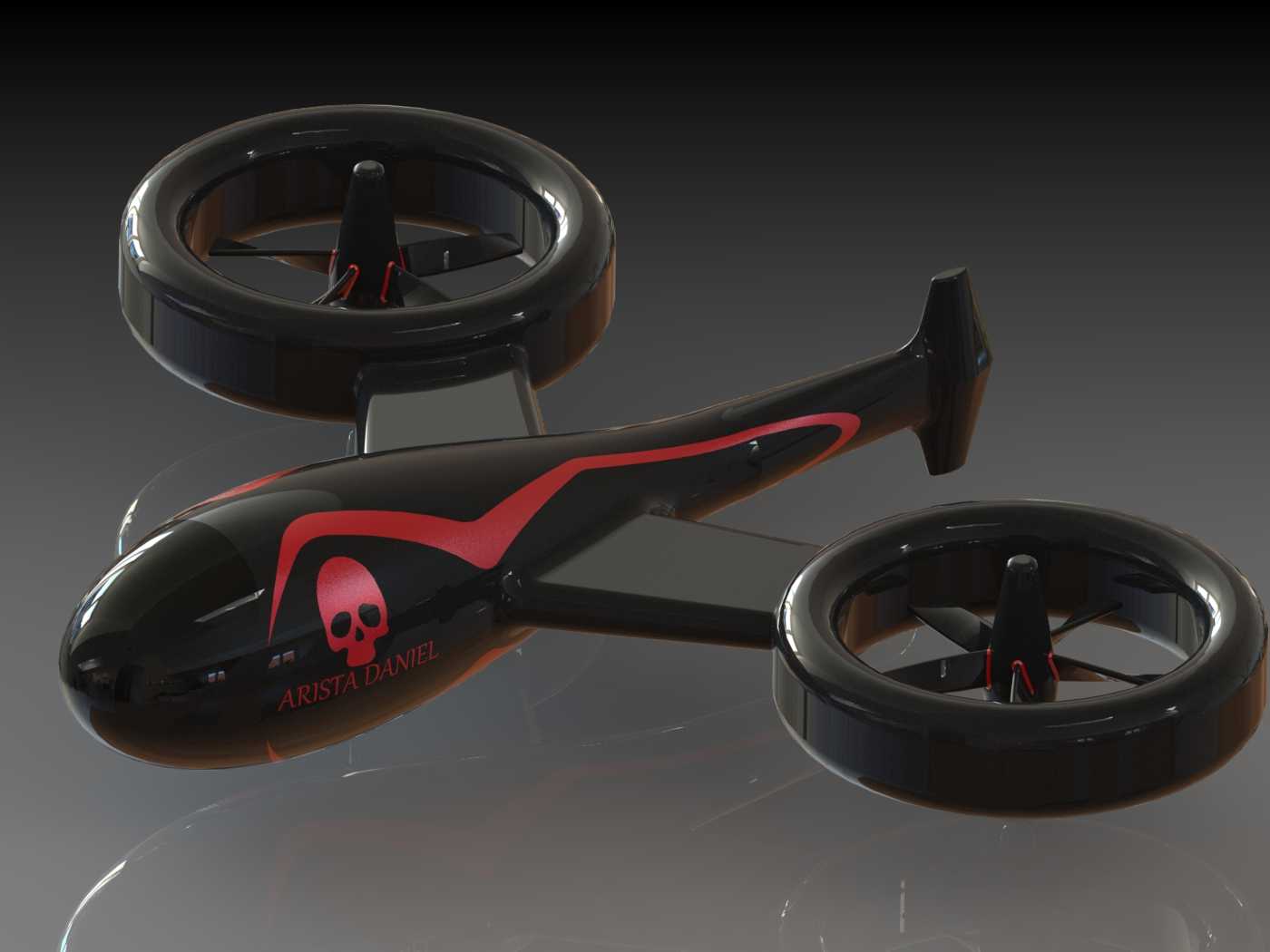

这款涵道双旋翼飞行器的结构设计，首先围绕近距低空作业场景的使用需求展开，区别于常规多旋翼外露桨叶的构型，两个旋翼完全包裹在环形涵道结构内部，首先解决了狭小空间作业时桨叶剐蹭障碍物的风险，在室内巡检、近距建筑测绘、人群周边低空拍摄这类场景下，涵道结构能大幅降低桨叶碰撞带来的设备损坏与人员划伤概率，同时涵道壁对旋翼下洗气流的约束作用，能提升同等桨盘面积下的升力效率，降低低空紊流对飞行姿态的干扰。从结构布局来看，机身采用流线型水滴状截面设计，尾部设置垂直安定面，在水平飞行阶段能提供足够的航向稳定性，两个涵道旋翼对称布置在机身中部两侧，动力单元的重心与整机气动中心基本重合，能减少飞行过程中的配平力矩损耗，降低动力输出的冗余需求。设计阶段首先划定了整机的安装边界：涵道外径控制在常规收纳包的容纳尺寸范围内，机身长度与涵道直径的比例控制在1.8:1，既保证水平飞行时的长径比降低空气阻力，也不会因为机身过长导致地面起降时的尾端擦碰风险。涵道结构采用一体化承力设计，涵道壁同时作为旋翼的安装支座与机身侧部的连接梁，省去了额外的旋翼安装支架，在降低整机结构重量的同时，也减少了外露支架带来的寄生阻力。机身内部的舱段划分从前到后依次为任务载荷舱、飞控设备舱、动力电池舱，各舱段的重量分配经过配平计算，确保不同载荷挂载状态下整机重心偏移量控制在旋翼升力中心的允许范围内，避免出现姿态控制失稳的情况。旋翼的安装位置与涵道内壁的间隙经过反复校核，既保证旋翼旋转时不会与涵道壁发生剐蹭，也不会因为间隙过大损失涵道的升力增益效果，桨叶采用小弦长高扭角的设计，匹配涵道内的气流流场特性，降低旋翼工作时的气动噪音。机身表面的造型线条除了气动减阻的作用，也预留了贴纸标识的粘贴区域，方便不同使用场景下的标识涂装更换，机身底部预留了通用任务载荷安装接口，可根据使用需求更换航拍相机、小型气体检测传感器、近距照明模块等不同作业部件，接口的安装平面与整机重心平面重合，更换载荷后不需要额外调整飞控的重心配平参数。起落部分采用机身底部一体化成型的耐磨凸点结构，省去了外露的起落架支架，进一步降低飞行时的空气阻力，同时凸点的高度经过计算，能保证起降时机腹下方的任务载荷不会与地面发生接触，预留足够的安全间隙。
