家用小型液化石油气储气钢瓶结构设计

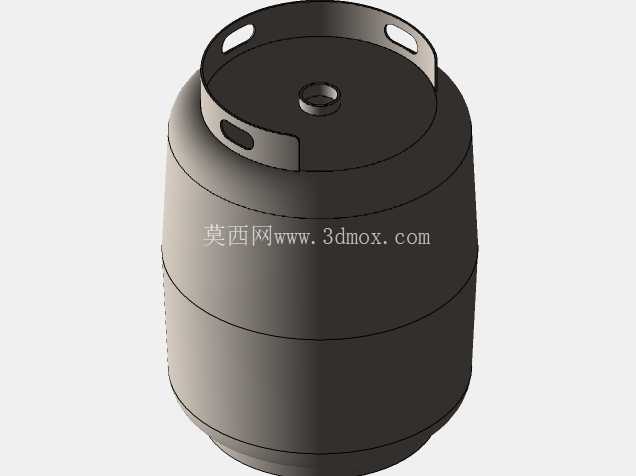

　　罐体上部的护圈结构不是简单的装饰件，它的高度刚好覆盖瓶阀的安装位置，在钢瓶搬运、堆叠、意外倾倒时，能直接承受外部冲击力，避免瓶阀受碰撞断裂导致燃气泄漏，护圈上开设的三个长圆孔，一方面是为了搬运时手指扣握发力，另一方面也能在瓶阀出现微量泄漏时快速散逸燃气，避免可燃气体在护圈内部积聚达到爆炸极限。瓶身的直段部分做了轻微的圆弧过渡，没有采用完全平直的筒身设计，这是考虑到冲压成型时的材料延展特性，同时在钢瓶受内部压力膨胀时，圆弧过渡段能均匀分散环向应力，避免直段与封头连接位置出现应力突变。瓶阀安装座采用加厚钢板冲压后与上封头焊接，安装螺纹的同轴度公差控制在0.2mm以内，保证瓶阀安装后密封面完全贴合，不会出现安装偏斜导致的密封失效。从安装边界来看，这类小型钢瓶的外径控制在300mm左右，整体高度不含瓶阀约350mm，刚好能嵌入常规家用燃气灶下方的储物空间，也适配市面上常见的燃气减压阀、橡胶气管的安装尺寸，不需要额外定制转接配件。日常使用中，钢瓶的底部没有额外加装底座，下封头本身的圆弧结构就可以稳定直立放置，同时在地面存在少量积水时，圆弧结构能减少瓶底与积水的接触面积，减缓底部锈蚀速度。日常民用场景里，这类小型液化石油气钢瓶是餐饮摊点、城郊自建房、临时施工营地的核心燃气存储载体，区别于大型工业储气罐，它的设计核心是兼顾便携移动性与承压安全性，适配无管道燃气覆盖区域的炊事、小型加热作业需求。从结构设计逻辑来看，整个罐体采用上下两瓣冲压封头拼焊成型，没有多余的拼接焊缝，减少应力集中点，这是承压类容器设计里最基础也最关键的思路——焊缝越少，长期承压使用下的泄漏风险就越低。

　　设计时还需要考虑充装作业的适配性，护圈的内径尺寸刚好匹配充装站的灌装枪卡位，不需要额外调整工装就能完成自动充装，瓶身的壁厚根据充装介质的饱和蒸气压设定，常规液化石油气在60℃时的饱和蒸气压约1.6MPa，罐体的设计承压能力达到2.1MPa，预留足够的安全余量，应对高温环境下的内部压力升高。很多人容易忽略的是护圈与上封头的连接方式，采用的是分段点焊而非满焊，这不是工艺简化，而是当钢瓶受外部火焰烘烤、内部压力急剧升高时，满焊的护圈会阻碍封头的泄压变形，分段点焊的结构可以在压力超过阈值时先让焊点开裂，释放部分压力，避免罐体整体爆裂。

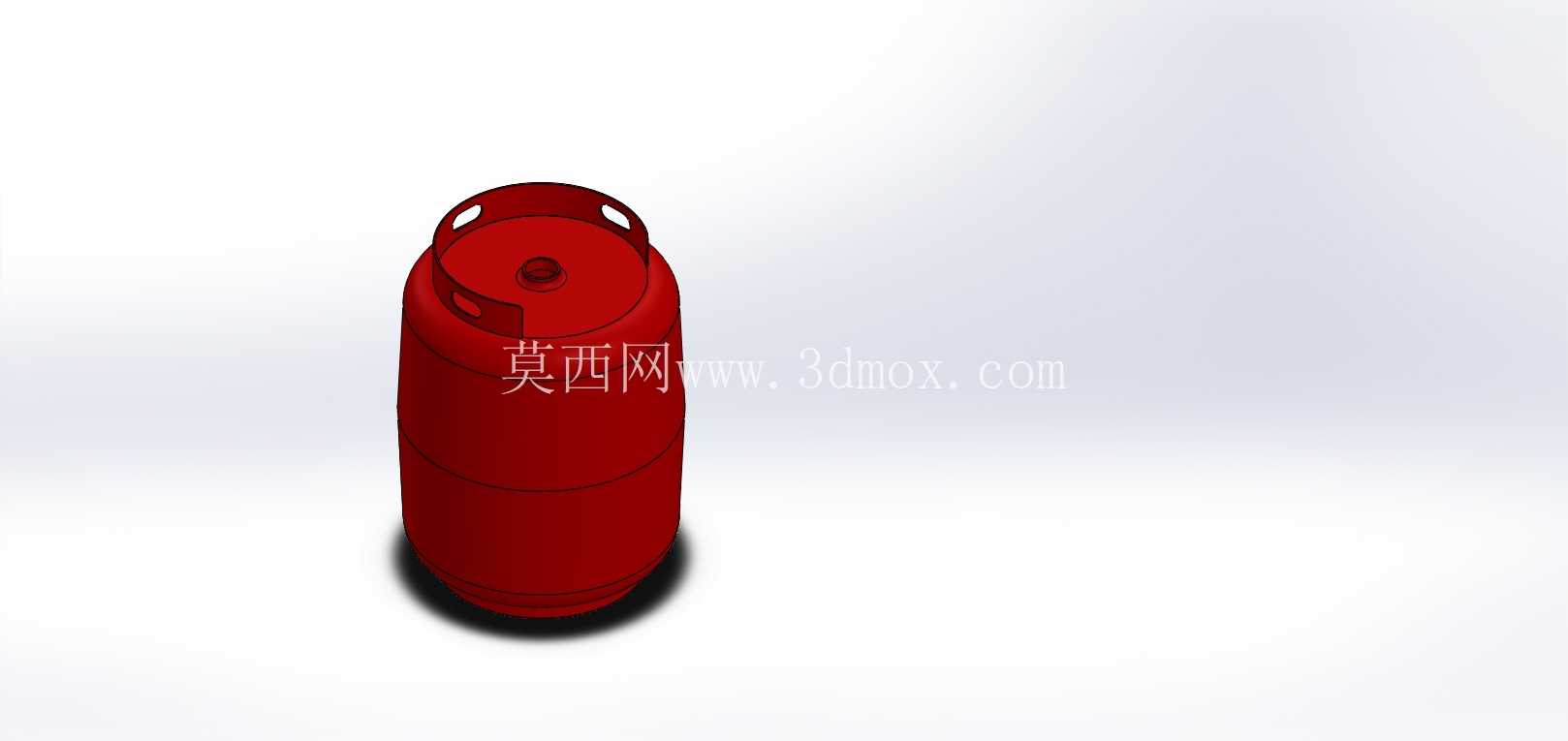

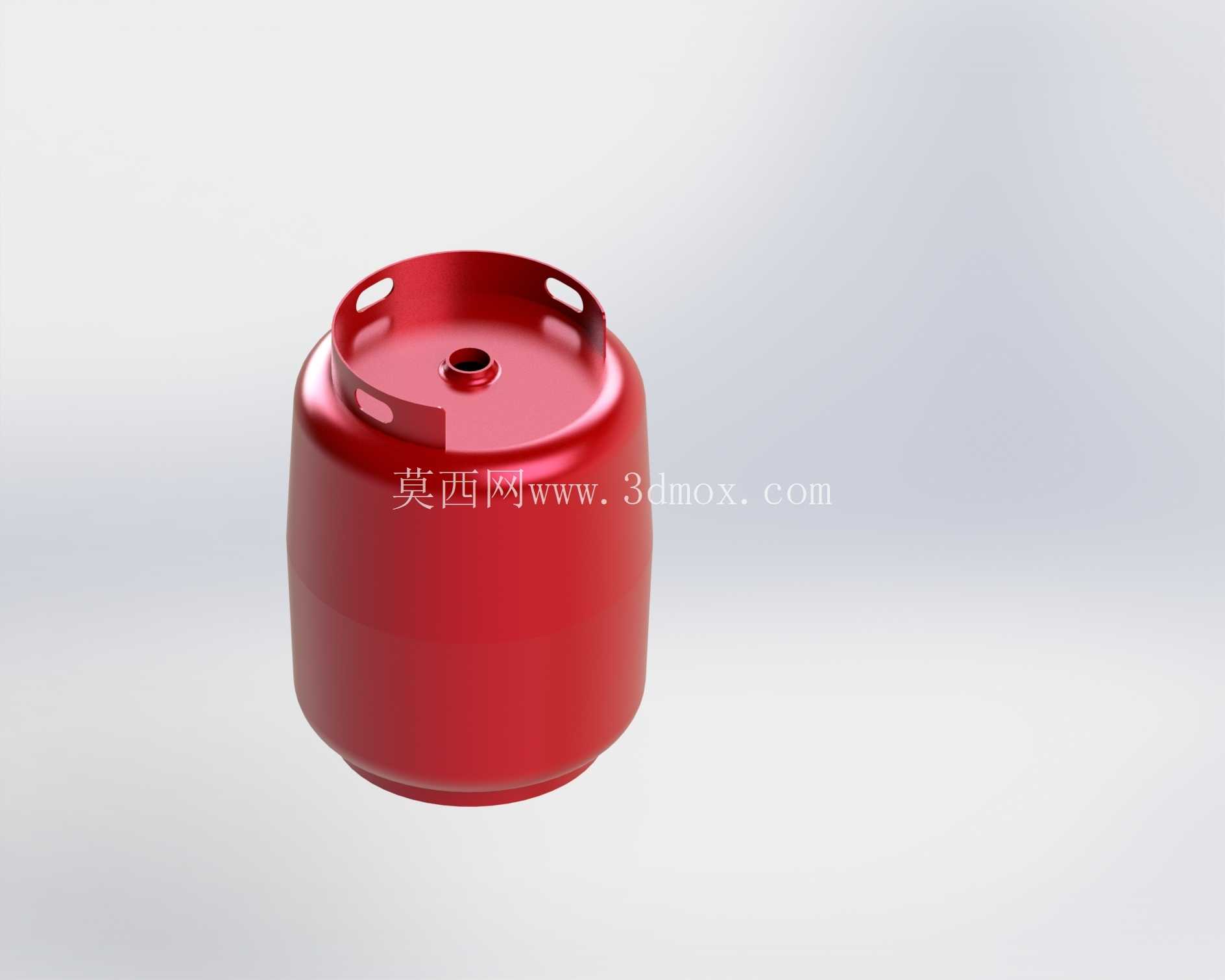

　　在搬运场景下，空瓶重量控制在5kg以内，单手握持护圈的开孔就能完成短距离搬运，不需要额外的搬运工具，适配流动摊贩频繁转场的使用需求。瓶身的外表面采用静电喷塑处理，红色涂层一方面是行业内燃气压力容器的统一标识色，方便人员快速识别，另一方面喷塑层的附着力强，日常搬运中的磕碰不容易出现涂层脱落，能隔绝罐体钢材与外界空气、水分的接触，延长罐体的使用寿命。从结构建模的角度来看，整个罐体的建模难点在于上下封头的曲面曲率匹配，以及护圈开孔处的应力释放结构处理，如果曲面衔接不顺畅，后续做有限元承压分析时，会在衔接位置出现虚假的应力集中点，误导结构优化方向；护圈的开孔边缘做了卷边处理，建模时需要还原这个小结构，不然实际生产出来的开孔边缘会有锋利的冲压毛边，搬运时容易划伤操作人员。

　　另外瓶阀安装座的内部密封面是平面结构，建模时要保证这个平面的平面度公差，不能出现曲面变形，不然安装瓶阀后橡胶密封圈无法完全贴合，会出现慢性泄漏。这类钢瓶的设计没有复杂的传动或者电子结构，所有的结构细节都是围绕安全、易用、耐用三个核心点展开，每一处的尺寸设定、结构选择都对应实际使用场景里的具体问题，比如护圈的高度如果做高了，会遮挡瓶阀的开关操作，做低了又起不到防护作用；瓶身直径如果做太粗，搬运时手臂无法环抱，做太细又会导致整体高度过高，直立放置时稳定性变差。
