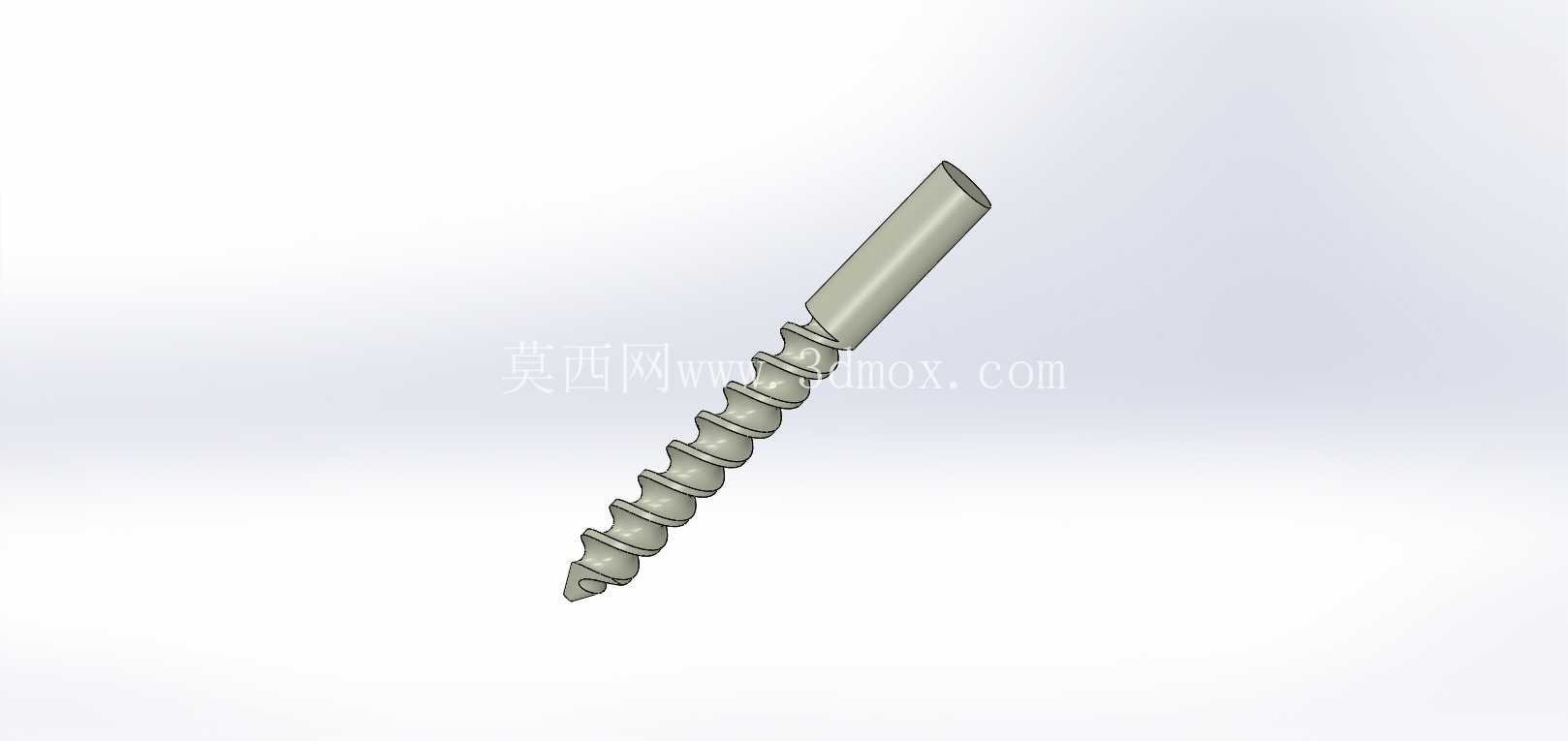

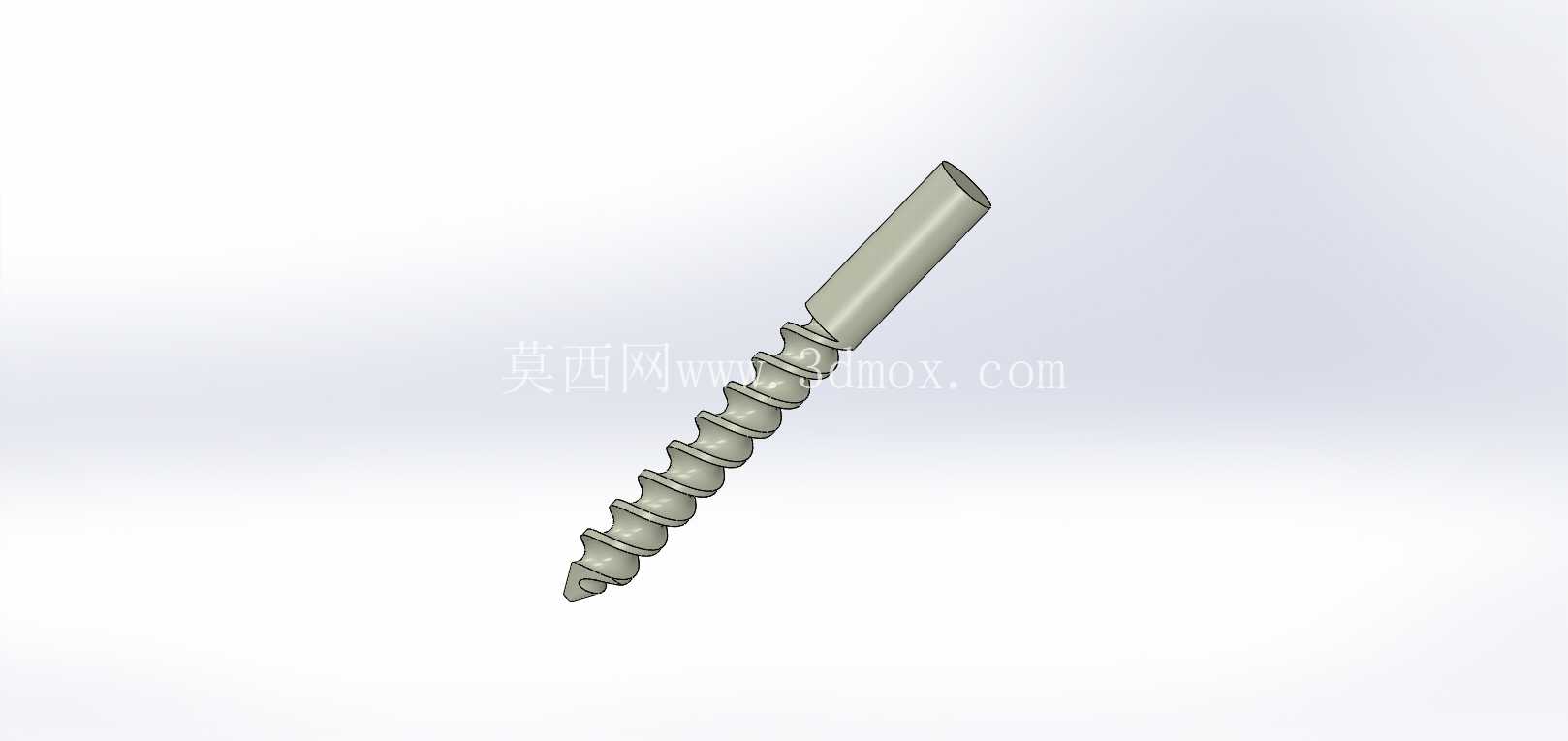

自攻式螺旋排屑钻具结构设计

　　这款钻具的结构设计核心围绕小扭矩工况下的自进给钻孔需求展开，整体采用一体式杆身与螺旋排屑槽整合的构型，没有额外的拼接焊缝或装配接缝，从结构根源上避免了高速旋转工况下的动平衡偏差问题，适合手持电动工具、小型台式钻床的装夹使用。杆身的夹持端做了等直径光轴处理，表面粗糙度控制在适合钻夹头咬合的区间，既不会因为过于光滑出现夹持打滑，也不会因为表面粗糙度过高导致夹爪磨损加快，装夹时的插入深度可根据不同钻床的夹爪行程灵活调整，不需要额外做定位台阶适配，适配市面上绝大多数三爪钻夹头的装夹尺寸范围。

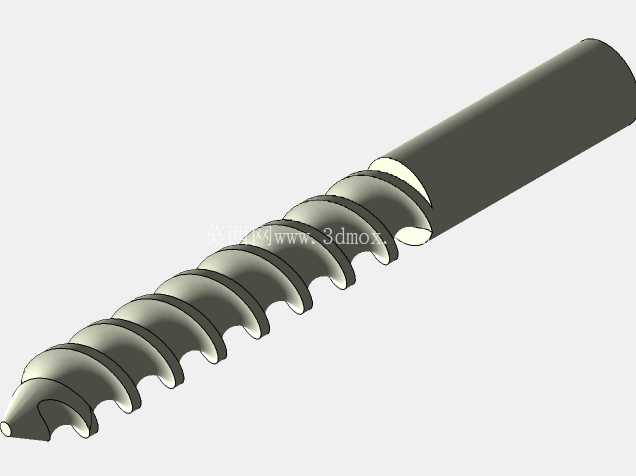

　　排屑槽采用等螺距螺旋构型，槽深从切削端向夹持端逐步收窄，这种渐变设计的核心考量是排屑过程的顺畅性：切削端槽深更大，能够容纳刚从工件上剥离的切屑，随着钻具进给，切屑沿着螺旋槽向外排出的过程中被逐步挤压成型，不会在槽内出现卡滞堵塞，尤其是在加工木质构件、薄铝板、工程塑料这类切屑呈连续带状的材料时，排屑槽的导流作用能够避免切屑缠绕在钻杆上，不需要频繁停机清理切屑，能有效提升连续作业的效率。切削端的头部做了锥形导向设计，最前端的定心尖点突出于主切削刃，接触工件表面时首先刺入基材形成定位凹点，后续进给过程中不会出现钻尖滑移跑偏的问题，不需要提前打样冲眼定位，对于薄板加工、现场装配类的钻孔作业来说，能大幅降低定位辅助的工作量。

　　主切削刃的后角做了针对性优化，针对不同硬度的基材都能保持合适的切削角度，既不会因为后角过大导致刃口强度不足崩刃，也不会因为后角过小出现切削摩擦阻力过大、钻孔发热严重的问题。从安装边界来看，这款钻具的光杆夹持段直径与排屑槽的最大外径保持一致，不需要特殊的变径套适配，常规的钻夹头夹持范围覆盖该直径区间即可直接装夹使用，钻孔作业时的进给行程只需要考虑排屑槽的有效长度，不需要额外预留排屑的避让空间，在狭小空间内的钻孔作业场景下，比如家具装配现场的框架连接孔、电气柜安装时的薄板过孔、小型五金件的组装定位孔，都能灵活适配。

　　实际应用场景中，这类钻具除了常规的钻孔作业外，因为螺旋槽的结构与自攻螺丝的牙型有相似的进给特性，在部分软质基材上甚至可以完成钻孔后直接带自攻螺丝旋入的连续作业，不需要更换刀具，适合批量组装类的工位使用。设计过程中没有做多余的表面涂层处理，整体采用均质金属材料成型，刃口的耐磨性能够满足常规民用、小型工业加工场景的使用需求，不需要频繁修磨刃口，当刃口出现磨损后，只需要在砂轮机上按照原有后角角度修磨主切削刃即可恢复切削性能，维护门槛很低，不需要专用的刃磨设备。从结构强度来看，一体式的杆身设计没有应力集中的拼接位置，在正常的钻孔进给压力下不会出现杆身弯折、断裂的问题，排屑槽的根部做了圆弧过渡处理，避免了直角槽根带来的应力集中问题，即使在轻微的侧向力作用下，也不会出现槽根开裂的情况。
