水平式快速压紧钣金锁夹结构设计

在工装夹具、钣金加工、装配工位的日常作业场景里，手动快速压紧类构件的使用频率极高，这类构件不需要外接动力源，依靠纯机械结构的死点锁止特性，就能实现工件的快速装夹与松脱，相比传统螺栓压紧的方式，单件装夹的辅助时间能压缩七成以上，在小批量多品种的加工场景、临时装配工位、检具定位环节都有不可替代的作用。这款水平式操作的锁夹，采用红柄压杆作为操作端，操作时的施力方向与安装基准面平行，操作人员在工位侧方就能完成压紧与松开动作，不会因为压杆竖直抬起占用上方操作空间，适合安装空间上方有管线、设备横梁干涉的场景。

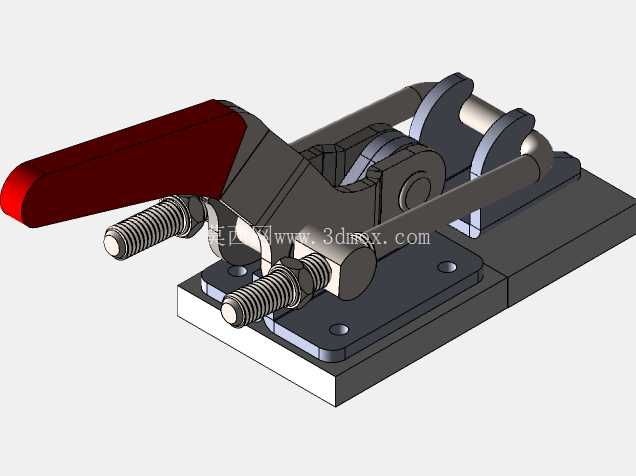

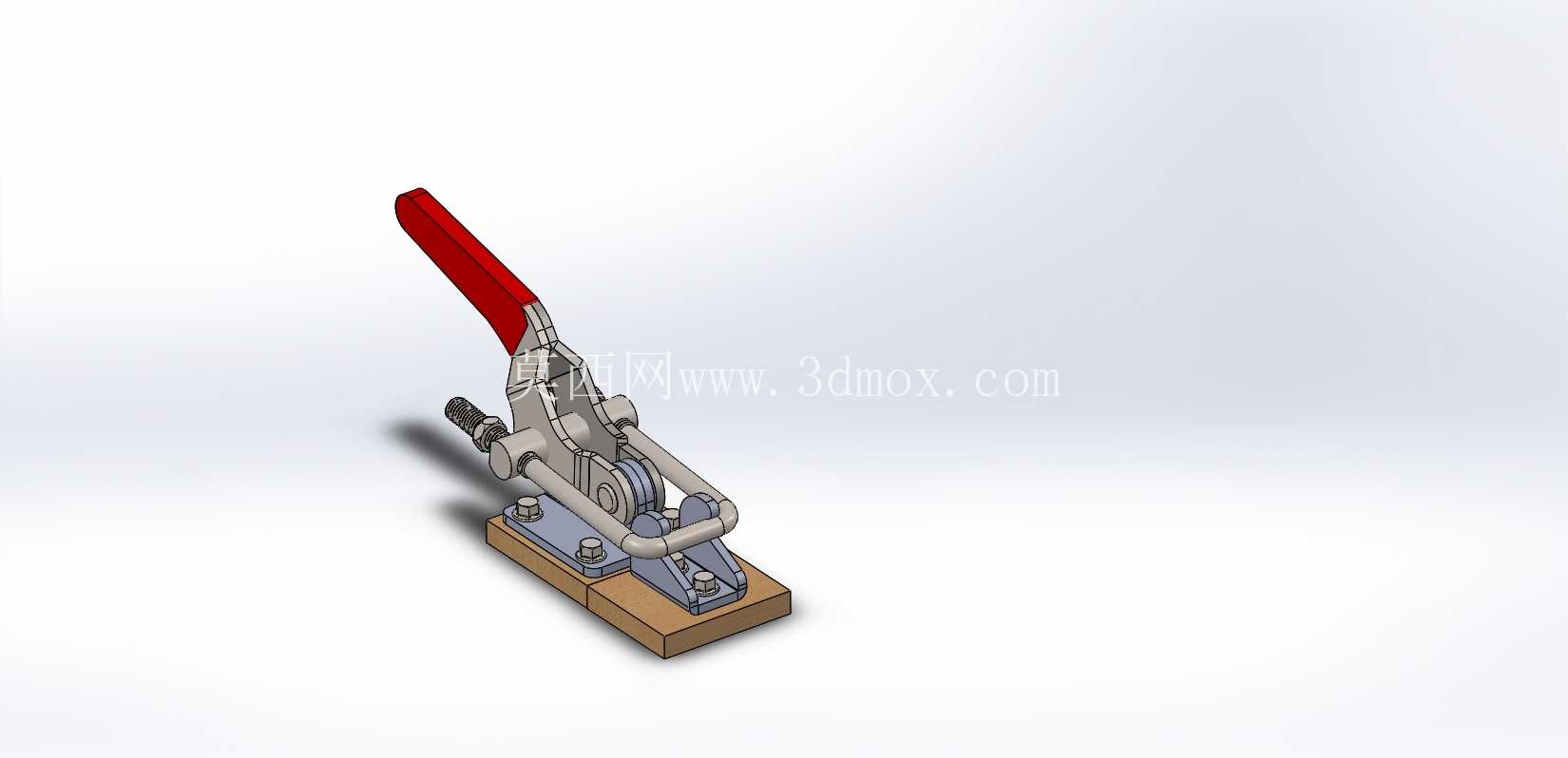

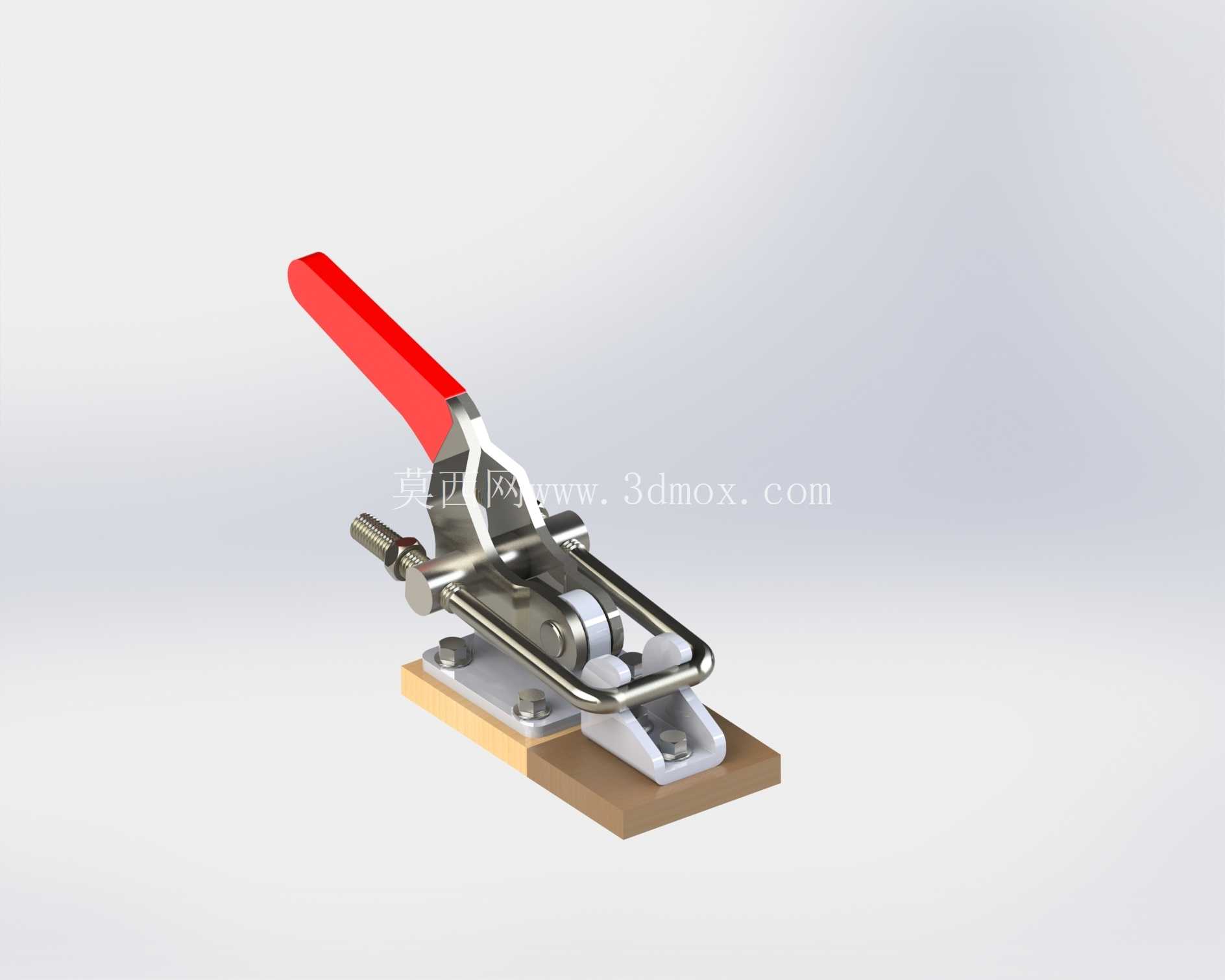

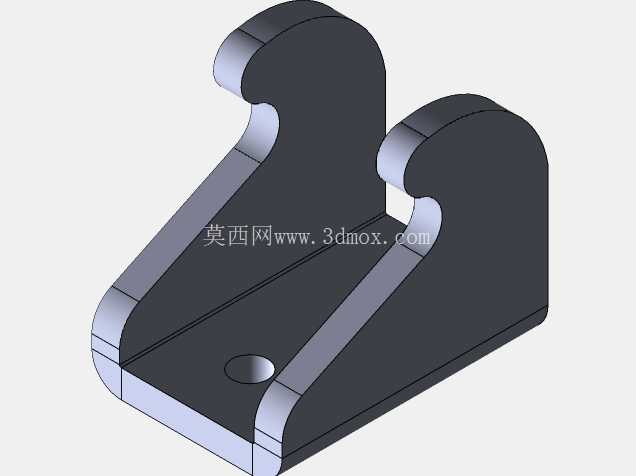

从结构组成来看，整个锁夹分为操作压杆、连杆传动组、压头组件、安装底座四个核心部分，操作压杆采用包覆式防滑结构，表面做了圆弧过渡处理，长时间按压操作不会出现硌手的问题，压杆与连杆组的铰接点做了衬套镶嵌设计，反复开合过程中铰接位置的磨损量能控制在极低水平，避免长期使用后出现锁止间隙过大、压紧力不足的问题。连杆组的尺寸匹配经过死点位置校核，当压杆按压到水平锁止位置时，连杆传动副刚好越过机械死点，此时即使压紧端受到工件的反向反弹力，也不会出现压杆自行弹开的情况，锁止状态的可靠性完全满足机加工过程中切削力反向作用的工况要求。

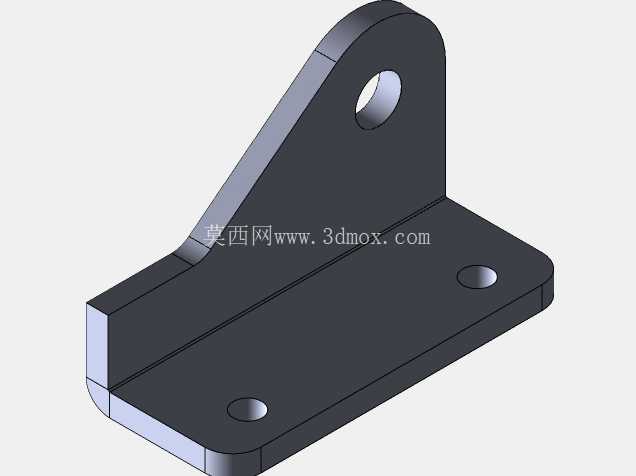

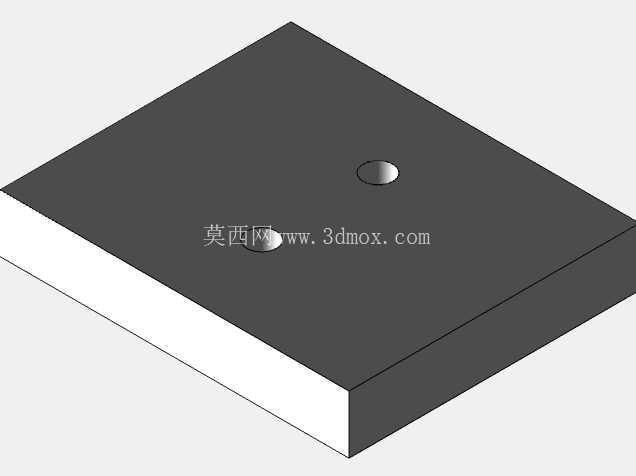

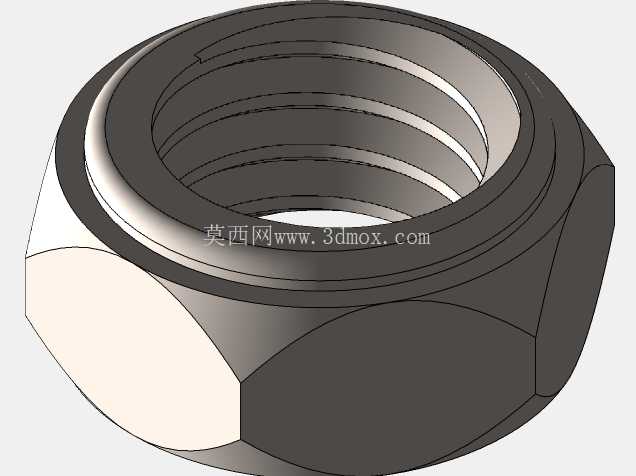

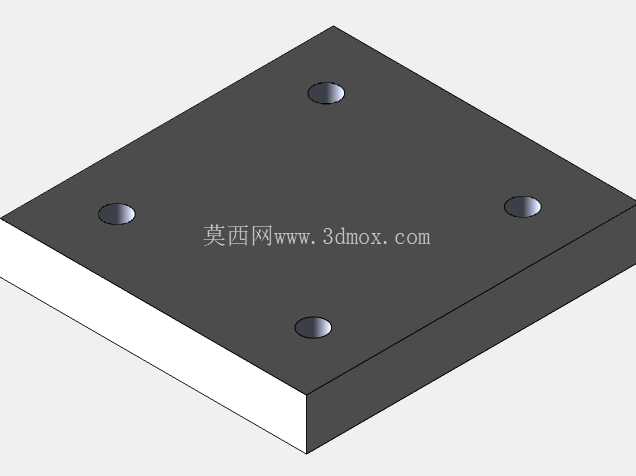

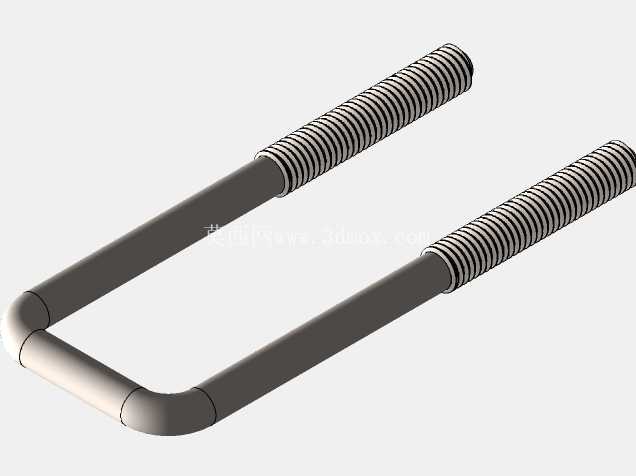

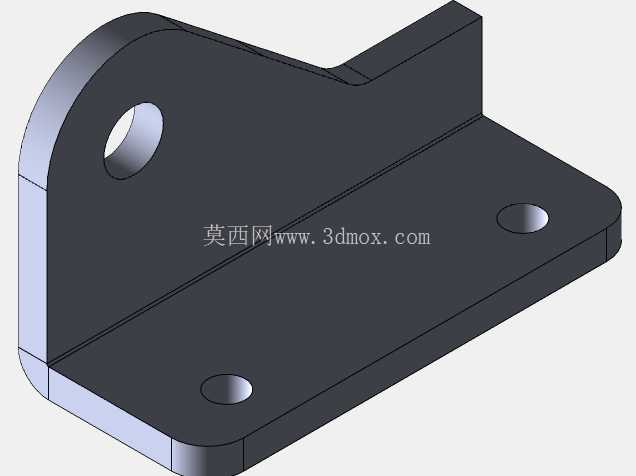

压头部分采用可调式螺丝结构，压头端部做了防滑压纹处理，针对不同厚度的被压紧工件，可以通过旋转压头螺丝调整伸出长度，调整范围覆盖0到15毫米的厚度差，不需要额外加装垫片就能适配不同装夹高度的工件，压头与压臂的连接采用浮动式结构，压紧时压头端面能自动贴合工件表面，不会因为工件表面存在微小倾斜出现点接触、压痕过深的问题。安装底座采用加厚钣金折弯加焊接加强的结构，底座上预留了两个贯通的安装孔位，孔位间距按照通用工装的安装标准设计，可以直接通过螺栓固定在工装平台、型材机架或者专用夹具基板上，安装时不需要额外做打孔适配，底座的底面做了铣平处理，安装后与基准面的贴合间隙不超过0.02毫米，避免锁夹受力后出现底座翘曲、位置偏移的问题。

设计过程中首先考虑的是操作力与压紧力的匹配关系，按照普通人单手操作的施力上限200牛计算，经过连杆组的力臂放大，最终压头端能输出不低于1200牛的垂直压紧力，完全满足普通钣金件定位、轻型工件铣削加工、装配工位工件固定的力值要求，不会出现压紧力不足导致工件移位的情况。其次是开合行程的设计，压杆抬起至解锁位置时，压头的抬起高度能达到35毫米以上，足够操作人员取放工件，不会因为压头抬起空间不足，导致工件取放时与压头发生刮蹭。

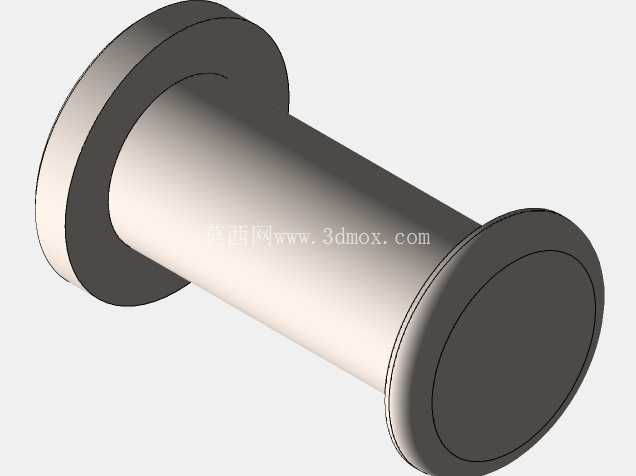

在安装边界上，锁夹整体处于锁止状态时，总长度不超过170毫米，总宽度不超过45毫米，压杆最高点距离安装基准面的高度不超过90毫米，安装孔中心距离底座前端面的距离为22毫米，这些尺寸参数在设计时就做了通用化匹配，能直接替换市面上同规格的水平式快速夹钳，不需要对原有工装的安装位做任何修改。铰接位置的销轴都采用了防脱设计，两端做了铆压处理，长期使用过程中不会出现销轴脱出、结构散架的问题，所有金属结构件表面都做了镀锌防锈处理，在车间多油污、多切削液的环境下也能长期使用，不会轻易出现锈蚀卡滞的情况。

实际应用中，这类锁夹除了用在机械加工的工装夹具上，还能适配在焊接工位的工件定位、木质包装箱的快速锁扣、自动化设备的检修门快速压紧、检测工位的工件固定等场景，因为是纯机械结构，不存在气动元件漏气、液压元件漏油的问题，在没有气源电源的野外作业场景、临时维修工位也能正常使用。设计时特意将所有运动副的间隙做了合理控制，既保证开合过程顺畅无卡滞，又不会因为间隙过大导致锁止后压头存在晃动量，压紧重复定位精度能控制在0.1毫米以内，满足有定位精度要求的装夹场景使用。
