压裂盘管展平矫直用液压导缆装置结构

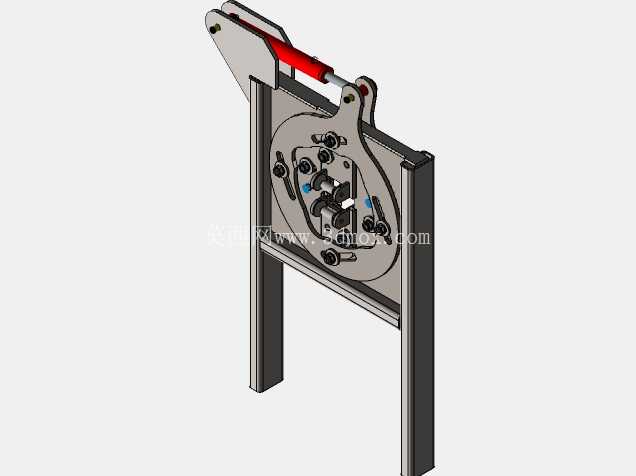

　　在油田压裂作业的现场管线布设环节，压裂盘管从储放卷盘拉出后普遍存在弯曲残余应力，直接接入泵送系统会出现接口对位偏差、管体局部应力集中的问题，严重时会引发高压作业下的管线渗漏甚至开裂风险，这套导缆装置正是针对该类作业场景开发的专用管线处理构件。从结构布局来看，装置采用立式框架作为承载主体，框架两侧预留的安装孔位可直接与盘管放卷机架、后续送进机构做刚性连接，安装时需保证框架导向面与盘管出卷方向的同轴度偏差控制在合理范围内，避免管线送进过程中出现侧向剐蹭。

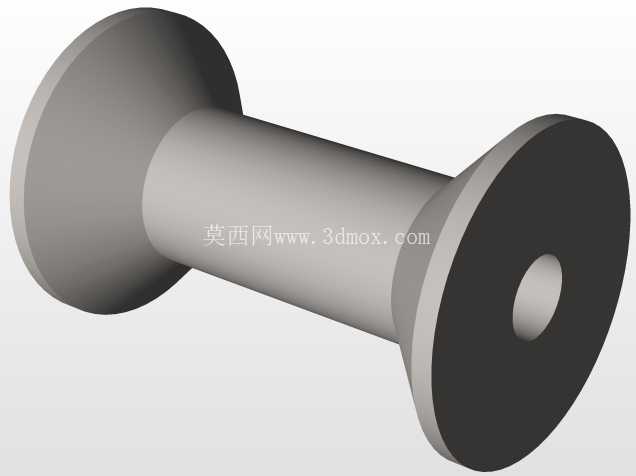

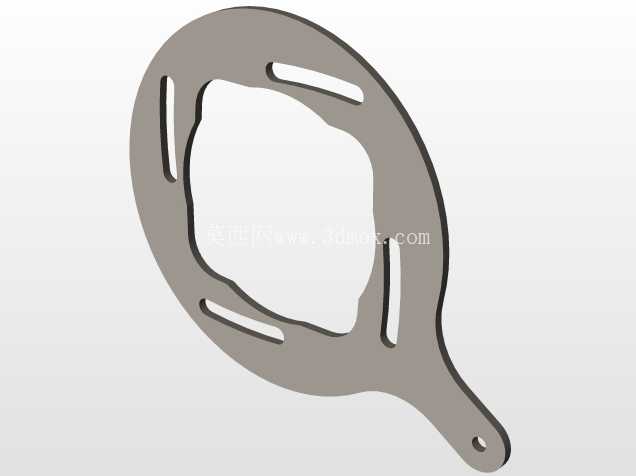

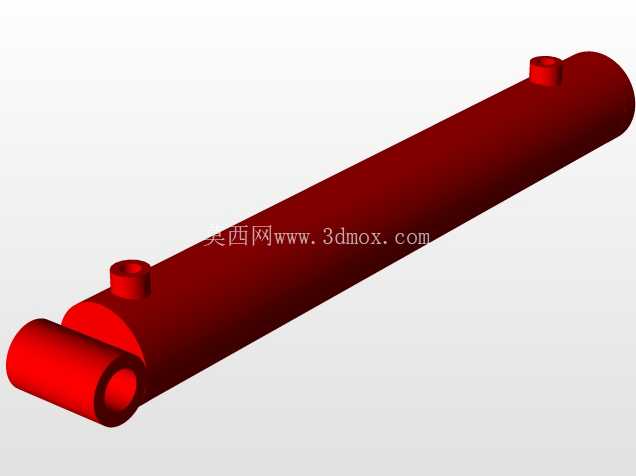

　　核心的导缆轮组采用多轮错位排布设计，不同直径的轮槽适配油田常用规格的压裂盘管，轮组的间隙可根据管体壁厚做微调，确保管体通过时既能受到均匀的径向矫直力，又不会因压合过紧损伤管体外壁的防腐层。装置上部配置的液压驱动缸作为执行动力，可根据盘管的弯曲程度实时调整压合轮的进给量，相比传统的固定式导缆架，能适配不同弯曲半径的回收盘管，不需要针对每批次盘管更换导向配件。设计过程中优先考虑了野外作业的可靠性，所有转动轮组的铰接位置都预留了润滑脂注油通道，框架主体采用型材焊接后做去应力处理，避免长期受交变载荷出现结构变形。

　　从安装边界来看，装置的立式支腿高度可根据现场作业平台的高度做适配裁切，整体宽度控制在常规放卷设备的接口尺寸范围内，不需要额外改造现有放卷机架的安装基面即可完成装配。管线进入导缆装置前，需先经过初步的端头校直，送入导缆轮组后，多组错位滚轮会从不同方向对弯曲管段施加持续的矫直力，逐步消除盘管卷绕产生的塑性弯曲变形，经过处理的管体直线度可满足后续压裂作业的管线对接要求，减少现场对接时的人工校直工作量。液压驱动的压合机构可在管线送进出现卡滞时快速抬起压轮，方便作业人员调整管体位置，避免硬拉硬拽损伤管体或设备结构。

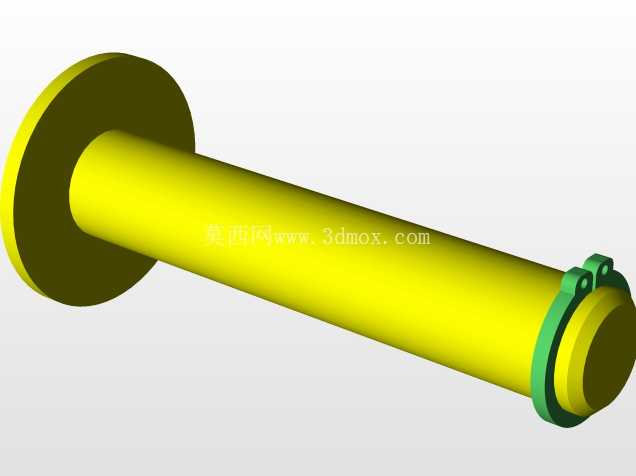

　　轮组的排布角度经过反复校核，确保管体在通过整个导缆通道时的弯曲曲率始终处于材料允许的弹性变形范围内，不会因过度矫直产生管体截面椭圆化的问题。框架侧面预留的传感器安装位，可根据现场自动化升级需求加装管线送进速度检测、管体表面损伤检测的配件，不需要额外在框架上焊接安装支架。考虑到油田现场的扬尘、雨淋工况，所有铰接销轴都采用防尘密封结构，液压管路的接头位置做了防磕碰防护，避免现场作业时被掉落的工具砸损管路。这套装置目前虽处于概念设计阶段，但核心的矫直轮组排布、液压驱动逻辑、安装接口尺寸都参照了现有油田压裂作业的实际设备参数，可直接在现有盘管放卷设备的基础上做加装改造，不需要重新设计整套放卷系统。在实际作业流程中，该导缆装置可衔接在盘管放卷架与管线送进机之间，盘管从卷盘拉出后直接进入导缆装置完成矫直导向，再送入后续的泵送对接环节，整个过程不需要人工反复调整管体走向，能有效提升压裂管线布设的作业效率，降低现场作业人员的劳动强度。
