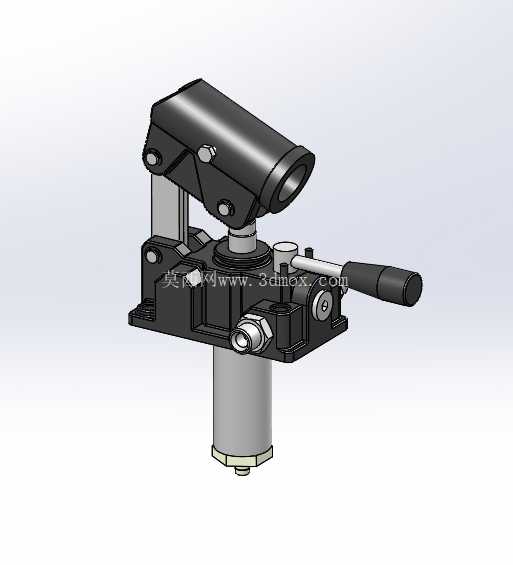

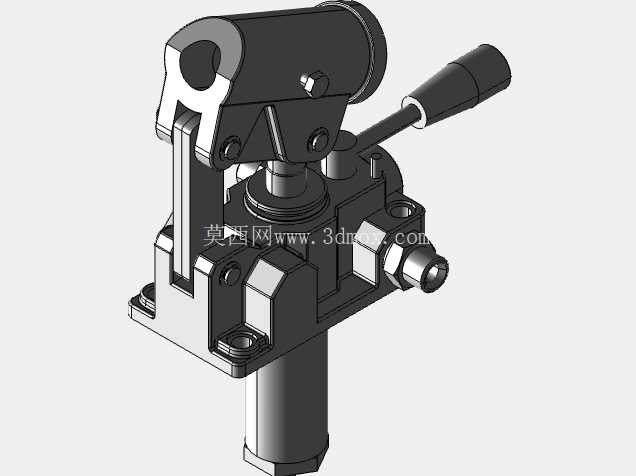

25cc油箱安装式双作用手动液压泵结构

在小型液压机具、应急维修装备、野外无动力源作业场景里，手动液压泵始终是不可替代的动力供给单元，尤其是25cc排量的双作用结构，兼顾了操作效率与输出压力的平衡，既不会因为单次排油量太小导致操作频次过高增加劳动强度，也不会因为排量过大造成操作力超出人体工学可承受范围。这款油箱安装式的双作用液压泵，在结构设计上直接将泵体与油箱集成安装，省去了外接管路的连接冗余，整体结构紧凑，非常适合集成在小型液压工具、移动式液压工作站、车载应急救援装备这类对安装空间有严格限制的设备上。

从功能特性来看，双作用结构的核心优势在于，无论是操作手柄的压下行程还是抬起行程，泵体都能实现压力油的输出，相比传统单作用手动泵仅在压下行程排油的结构，同等操作频次下的流量输出提升近一倍，能够大幅缩短执行元件的空载动作时间，提升作业效率。泵体上集成的手动换向阀，可以直接控制压力油的输出方向，无需外接换向阀组即可实现双作用液压缸的伸出与收回控制，进一步简化了外接液压回路的设计，减少了管路泄漏点，提升了整套液压系统的可靠性。泵体的进出油口采用标准液压管螺纹连接，能够适配常规的液压管路接头，不需要额外定制转接件，降低了现场安装的适配难度。

设计过程中，首先要明确的是安装边界，这款泵采用油箱顶部安装的结构，泵体的吸油口直接浸入油箱液面以下，省去了独立的吸油管路，既减少了吸油阻力，也避免了吸油管路漏气造成的泵吸空问题。安装法兰的尺寸匹配常规小型液压油箱的顶部安装开孔，安装时仅需要在油箱顶板开出对应尺寸的安装孔，通过螺栓将泵体固定在油箱顶部即可，吸油段直接伸入油箱内部，不需要额外的密封结构处理吸油管路，安装工序非常简便。外形尺寸上，操作手柄的转动半径经过人体工学优化，操作时手柄的活动范围内不会与泵体自身结构、油箱顶面的其他附件产生干涉，手柄握持段采用防滑结构设计，操作人员佩戴劳保手套也能稳定握持施力，不会出现打滑脱手的情况。

从结构细节来看，泵的柱塞副采用精密研磨配合，配合间隙控制在合理范围内，既保证了柱塞往复运动的顺畅性，又能将高压下的内泄漏控制在允许范围内，保证容积效率。泵体上集成的溢流阀结构，能够限制系统的最高工作压力，当外部负载超过设定压力时，压力油直接通过溢流阀返回油箱，避免超压造成管路爆裂或者密封件损坏，提升了使用过程中的安全性。油箱安装式的结构设计，也让泵的日常维护更加便捷，需要检查柱塞密封、清理吸油口过滤器的时候，只需要将泵体从油箱顶部拆下即可，不需要排空整个油箱的液压油，也不需要拆解复杂的外接管路，大幅降低了维护的工作量。

在实际应用场景中，这类泵常被用于小型液压折弯机具、车载液压救援破拆工具的备用动力源、野外管线维修用的液压千斤顶动力单元、小型液压举升装置的动力供给，尤其是在没有电力、发动机动力源的野外作业场景，依靠人力操作即可输出高压液压油，驱动对应的液压执行元件完成作业动作。设计建模过程中，需要重点关注各个运动部件的行程干涉检查，比如手柄摆动过程中与泵体上的阀组、接头的间隙，柱塞往复运动过程中与安装法兰、密封组件的同轴度，换向阀拨杆与手柄操作机构的动作配合精度，这些细节直接决定了泵加工装配之后的动作顺畅度。另外，泵体的油道设计采用内部钻孔加工的方式，尽可能减少外接管路的使用，既缩小了整体外形尺寸，也减少了潜在的泄漏点，建模时需要准确还原内部油道的走向与孔径，确保油道的通流面积足够，避免油液流动过程中产生过大的沿程压力损失。安装接口的尺寸公差也需要严格控制，尤其是泵体与油箱连接的安装法兰平面度、密封槽的尺寸精度，这些位置如果公差控制不当，安装之后很容易出现油箱漏油的问题，影响设备的正常使用。
