直插式温湿度检测传感元件结构设计

　　做消费类电子、小型工控检测板卡开发的结构工程师，大概率都接触过这类直插封装的温湿度传感元件，它是板载环境参数采集链路里最基础的感知终端，不需要额外的信号调理转接结构，直接通过引脚插焊在PCB对应焊盘上就能完成硬件装配，在智能家居温湿度计、工业现场小型环境监测节点、机房机柜温感采集模块、3D打印机腔体温控采样、农业大棚小型传感终端这类场景里应用极广，相比贴片式封装的同类型元件，它的塑壳主体抬离PCB板面一定高度，能避免板卡自身发热元件的温度辐射干扰，采样数据的准确度更有保障。

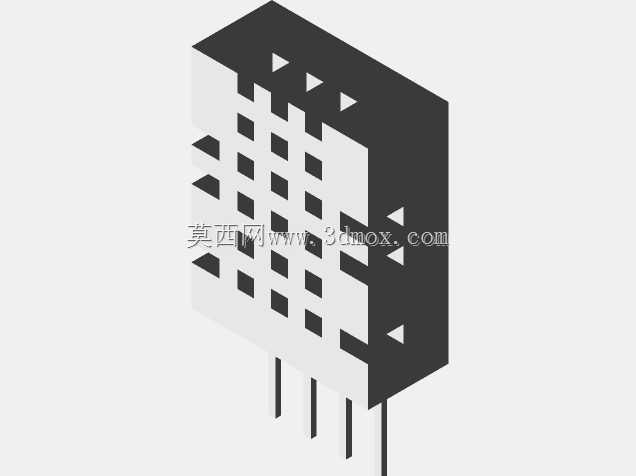

　　从结构设计逻辑来看，这个元件的建模完全围绕实际装配与功能需求展开，主体采用方块状塑壳结构，外壳正面做了阵列式的格栅通风开口，这部分结构不是装饰性设计，每一处格栅的开孔尺寸、排布间距都经过考量：既要让外部空气能够顺畅流通到塑壳内部的感湿、感温芯片表面，保证参数响应速度，又要阻挡日常使用环境里的大颗粒灰尘、飞絮直接落到内部芯片上，避免长期使用后采样精度漂移。塑壳的侧壁做了封闭处理，能阻隔焊接过程中助焊剂挥发物、板卡表面的凝露直接侵入内部核心传感区域，同时也给内部的芯片绑定、引脚连接结构提供足够的机械防护，避免装配、转运过程中外力磕碰损坏内部脆弱的传感芯片。

　　引脚部分采用标准2.54mm间距的直插式设计，四根金属引脚长度统一，引脚直径适配常规PCB板的0.8mm孔径焊盘，建模时严格对齐引脚的位置度公差，保证实际生产时插件工序能够顺利将元件插装到位，不会出现引脚错位无法插板的问题。塑壳底部与引脚根部的衔接位置做了微小的凸台限位结构，插件时这个凸台会贴合PCB板面，控制元件的插装高度，避免插件过深导致塑壳底部挤压PCB表面的走线、焊盘，也能保证波峰焊时焊锡不会顺着引脚爬到塑壳内部，影响内部电路的连接可靠性。

　　从安装边界来看，这个元件的整体外形尺寸适配常规板载元件的布局空间，塑壳主体的长宽高比例紧凑，不会占用过多PCB板面的布局空间，在多元件密集排布的板卡上，只要在其格栅进风面预留3mm以上的空气流通空间，不被周边的电解电容、接插件、散热片等高大元件完全遮挡进风路径，就能保证采样的准确性。建模过程中还原了实物的所有结构细节：格栅的壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩痕、变形问题；引脚与塑壳的结合位置做了密封结构设计，匹配实际元件的封装工艺，能够满足常规电子设备的防潮、防尘基础要求。

　　在做整机结构设计时，这类传感元件的布局位置需要重点考量，不能将其布置在功率电阻、电源模块、CPU这类发热元件的正上方，也不能布置在设备风道的死角位置，要保证空气能够自然流经格栅区域，才能让采样值真实反映环境的实际温湿度参数。这个三维结构模型完整还原了元件的所有外部装配特征，不管是做PCB板的3D布局校验、整机结构的干涉检查，还是做设备装配工艺的模拟，都能直接调用，不需要再额外测绘元件尺寸，能大幅缩短板卡开发阶段的结构校验周期，避免实际打样后出现元件干涉、装配不到位的问题。
