双向旋涡油泵腔体结构三维建模

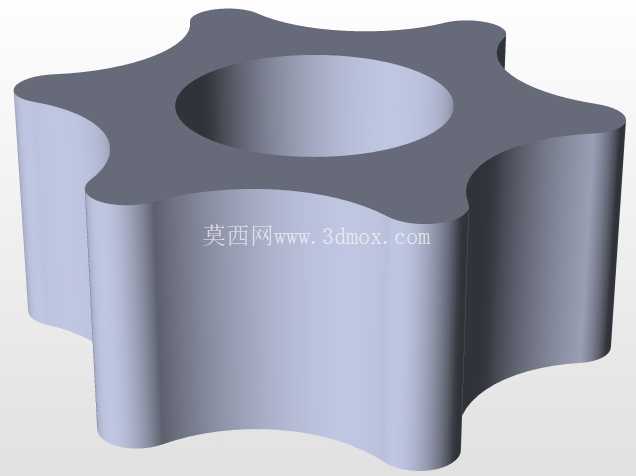

在工业流体输送场景中，旋涡泵凭借小流量高扬程的特性，常被应用在机床润滑系统、小型液压站供油、燃油输送等对压力输出有特定要求的工况中，这类泵的核心做功部件就是带径向叶片的叶轮与配套的环形流道腔体，本次建模的对象正是适配双向输油工况的旋涡泵腔体主体。

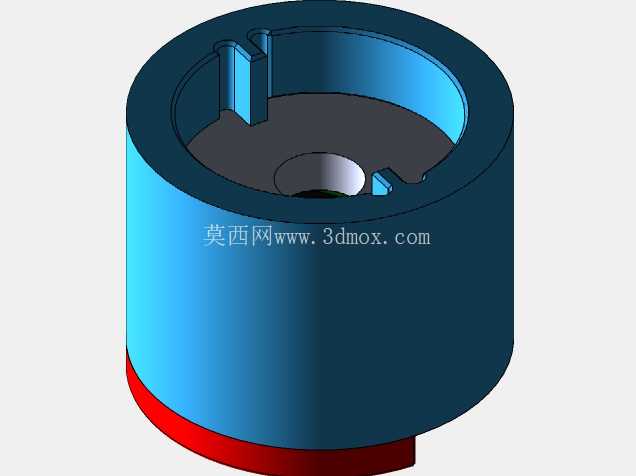

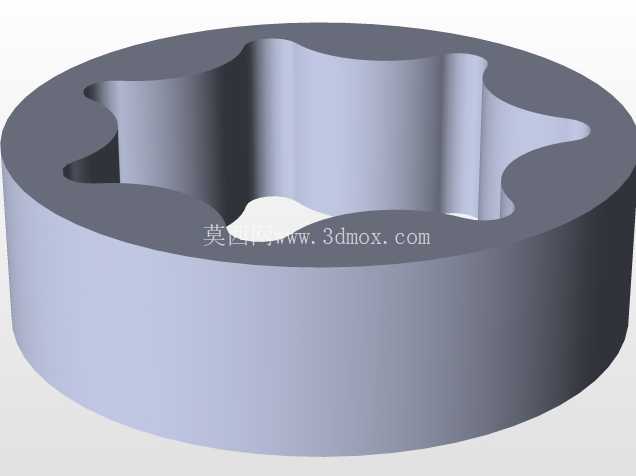

从实际测绘的在役设备来看，该腔体为圆筒式整体结构，底部设置有同轴的进油通口，筒壁内侧预留了两处对称的径向定位卡槽，用于固定流道隔舌组件，隔舌的作用是将环形流道分割为吸入腔与压出腔，配合叶轮旋转时产生的纵向旋涡实现流体能量的逐级提升，双向供油的设计意味着腔体的流道截面沿圆周方向做了对称处理，无需调整安装方向即可适配正反转两种输油需求，这一点在需要双向补油的液压回路中实用性很强，能减少管路换向阀的配置数量，降低系统整体的压力损失。

建模过程中首先以腔体的外圆柱面为基准建立全局坐标系，底部安装端面为Z向零位，先拉伸生成主体圆筒的基础实体，再通过旋转切除加工出内部的环形流道空间，流道的截面尺寸是按照游标卡尺实测的在役零件数据确定的，流道与叶轮的径向间隙控制在0.2-0.3mm区间，这个间隙范围是旋涡泵效率的关键影响因素，间隙过大会导致内部回流增加、容积效率下降，间隙过小则容易在叶轮高速旋转时出现刮擦故障，考虑到实际加工的形位公差，建模时特意将间隙取在实测值的中位，预留了合理的加工余量。

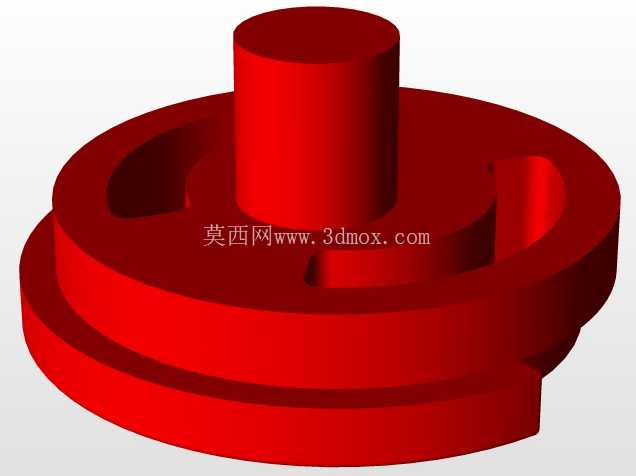

筒壁内侧的两处定位卡槽采用拉伸切除的方式生成，卡槽的深度与宽度严格匹配隔舌组件的安装尺寸，卡槽的位置度相对于腔体中心轴线的偏差控制在0.05mm以内，避免隔舌安装后出现偏斜，导致流道两侧的过流面积不一致，引发泵体运行时的振动与噪音问题。底部的进油口采用同轴凸台结构，凸台的外径尺寸适配常用的液压管接头安装标准，凸台端面预留了密封槽的安装位置，可放置O型密封圈实现端面静密封，防止输油过程中出现渗漏。

从安装边界来看，该腔体的外圆柱面为主要的定位基准，可直接压装入泵壳的安装孔内，底部凸台伸出泵壳端面后通过管接头连接进油管路，腔体上端面为开放结构，用于装配叶轮与泵盖组件，上端面均匀分布的螺纹孔位置按照圆周均布设置，保证泵盖安装后的压紧力均匀，避免出现密封面受力不均导致的漏油问题。

在功能特性层面，这种对称式腔体结构的旋涡泵，在叶轮正转和反转时都能保持一致的扬程与流量特性，适合应用在需要双向供油的闭式液压回路中，比如工程机械的转向助力系统、机床的静压导轨供油回路，这类场景中往往需要执行元件做双向运动，配套的供油系统如果采用双向旋涡泵，就可以省去复杂的换向阀组，简化管路布局，同时降低系统的故障点。建模时特意还原了腔体内部流道的圆角过渡结构，所有流道的转角处都做了R1.5的圆角处理，避免流体在转角处出现涡流损失，提升泵的运行效率，同时减少流体对壁面的冲蚀，延长零件的使用寿命。

需要注意的是，由于该模型是基于在役设备实测尺寸建立的，部分尺寸与行业通用标准存在小幅差异，在进行同类型产品的设计参考时，需要结合自身的工况参数对流道截面、间隙值进行校核调整，尤其是输送介质粘度不同时，流道的间隙与截面尺寸需要做对应优化，比如输送高粘度液压油时需要适当加大流道间隙，避免粘性阻力导致的功率损耗过大；输送低粘度燃油时则可以适当减小间隙，提升容积效率。

整个腔体的壁厚按照耐压需求做了等强度设计，筒壁厚度满足1.6MPa工作压力下的强度要求，经过壁厚校核，在额定工作压力下筒壁的最大变形量不超过0.02mm，不会影响内部叶轮的正常运转，底部进油口的凸台厚度也做了加强处理，避免管路安装时的紧固力导致凸台变形，影响密封效果。
