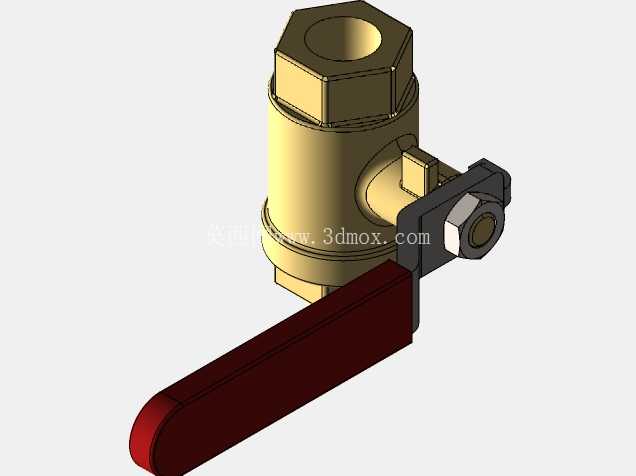

带安装支脚长柄手动截止式通路开关

　　从实际使用的反馈来看，长柄的设计核心是放大操作力矩，操作人员不需要借助额外的扳手类工具，仅用单手握持柄部施加较小的力，就能克服阀瓣密封面的压紧阻力，实现可靠的通断切换，哪怕是管路内存在一定残余压力的工况下，也不会出现扳动卡滞、需要借力操作的问题。安装支脚部分的单孔铰接结构，是为了适配现场的壁挂式、支架式固定需求，支脚端部的弯折定位边，能在构件安装到固定支架上时，限制阀体整体的转动自由度，避免操作人员扳动手柄时，整个阀体跟着受力转动，拉扯连接管路造成密封接头松动渗漏。在中小通径的低压流体输送管路系统里，这类带一体式安装支脚的长柄手动开关构件，是现场操作人员接触频次最高的控制部件之一，不像电动、气动类自控阀门需要配套动力源与信号线路，它完全依靠人工扳动实现通路的启闭，在民用供水支路、小型设备冷却回路、低压气动控制支路、实验室气路终端这类不需要频繁自动调节、仅需手动通断控制的场景里，这类结构的构件凭借极低的故障概率、直观的操作反馈，一直是管路末端控制的首选结构。

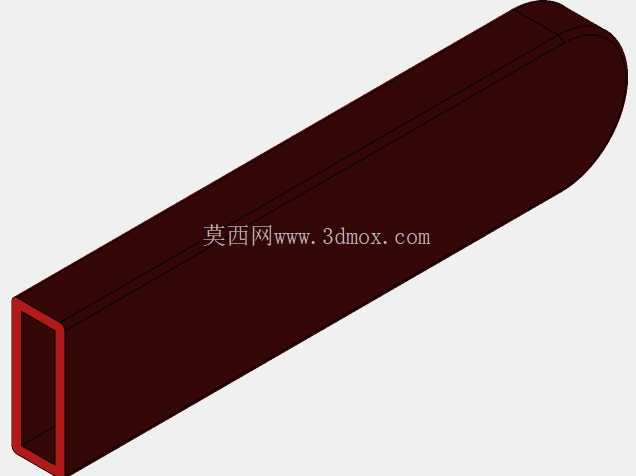

　　整个构件的外形做了分段式设计，握持段采用了大长宽比的矩形截面，表面没有多余的防滑凸起，靠截面本身的棱角就能提供足够的握持摩擦力，同时这种规整的矩形截面在注塑或者包胶加工时，成型难度更低，生产过程中不容易出现缩痕、缺料这类外观缺陷，批量生产的良率更易控制。连接段做了台阶式的限位结构，手柄和阀体驱动部分衔接的位置，设置了一圈红色的视觉标识环，操作人员站在几米外就能通过标识环的位置，快速判断当前阀门是处于开启还是关闭状态，避免在管路检修、介质切换时出现误操作。

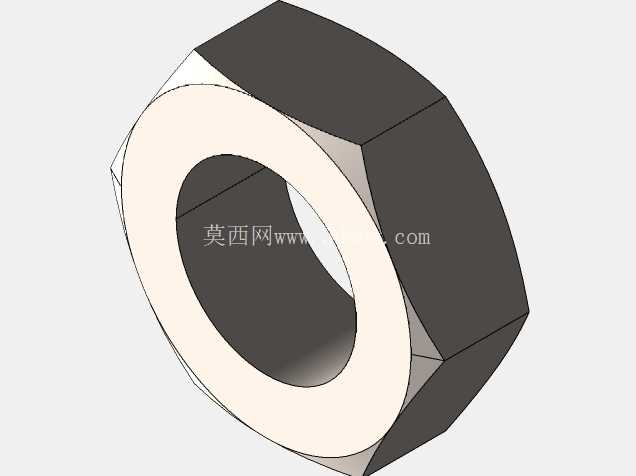

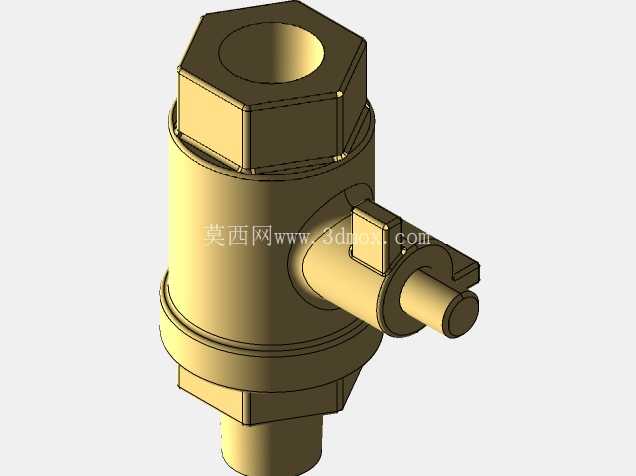

　　从安装边界来看，整个构件的固定孔中心到手柄最远端的长度，是选型时需要重点核对的尺寸，要保证手柄扳动到全开、全关两个极限位置时，不会和周边的管路、支架、设备外壳发生运动干涉，固定孔的孔径适配常规的M6、M8规格的固定螺栓，安装时只需要在固定支架上打对应尺寸的安装孔，穿入螺栓加防松垫圈拧紧即可，不需要额外加工复杂的定位槽或者配合面，现场安装的适配性很强。密封配合部分的驱动端采用了扁方衔接结构，和阀杆的配合间隙控制在0.1毫米以内，扳动手柄时没有多余的空行程，操作的反馈感非常直接，不会出现扳动一小段角度阀瓣还没动作的虚位问题，这种小间隙配合也能减少长期使用过程中配合面的磨损，延长构件的整体使用寿命。

　　在结构设计的细节上，支脚部分的弯折处做了圆角过渡处理，避免应力集中导致长期受力后出现弯折断裂的问题，手柄握持段的端部做了圆弧收边，没有尖锐的棱角，操作人员快速扳动时不会划伤手部。整个构件的重量控制得比较轻，哪怕是采用金属嵌件加外包绝缘材质的结构，整体重量也不会超过三百克，安装在薄壁管路或者轻型支架上时，不会因为自重过大给管路接头带来额外的弯曲应力，减少长期使用后接头渗漏的概率。和常见的蝶形手柄、T型手柄的手动开关相比，这种长柄结构的操作力臂更长，相同密封压紧力的需求下，操作人员需要施加的力更小，对于需要频繁操作的支路来说，能有效降低操作人员的劳动强度，同时长柄的指向性更明确，阀门的开关状态辨识度更高，在多组阀门并排布置的阀组区域，能快速区分每个阀门的状态，减少误操作的风险。
