立式带座外球面轴承支撑结构

　　在各类带传动轴的工业设备装配场景里，这类立式带座轴承支撑结构是应用频次极高的基础支撑部件，从输送线的辊筒传动、小型农机的动力输出轴支撑，到轻工机械的旋转工位、风机设备的叶轮轴定位，都能见到这类结构的身影。它的核心作用是为旋转轴提供稳定的径向支撑，同时抵消轴运转过程中产生的径向载荷，部分工况下也能承受一定程度的轴向窜动带来的附加载荷，避免轴系在运转过程中出现挠曲变形、偏心抖动的问题，保障传动系统的运转同轴度与运行稳定性。

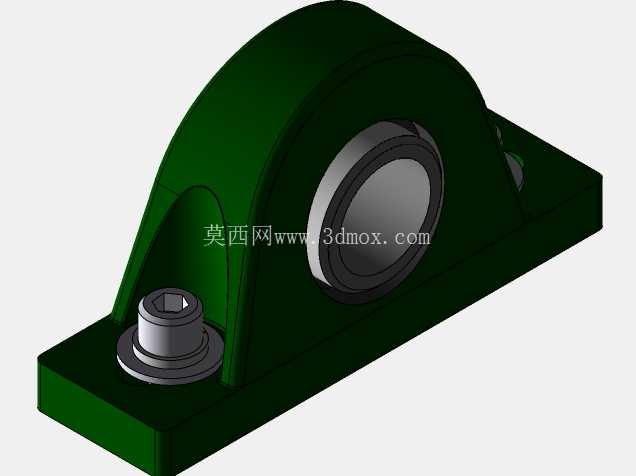

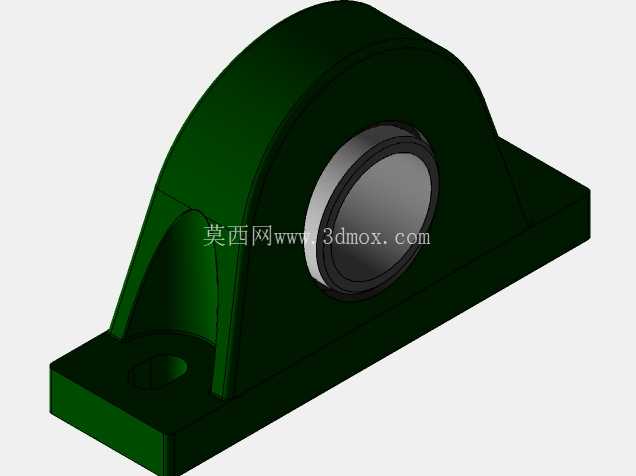

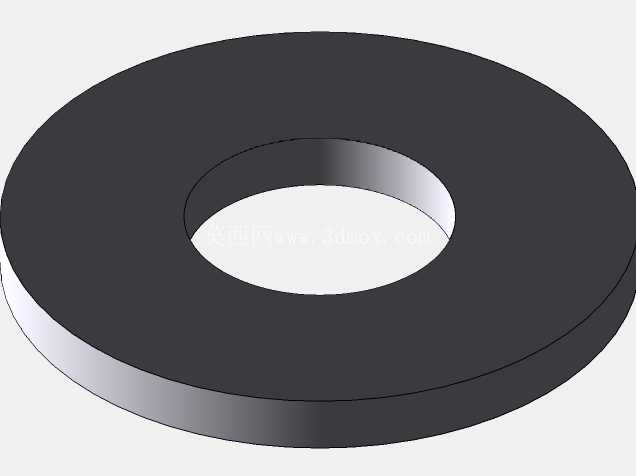

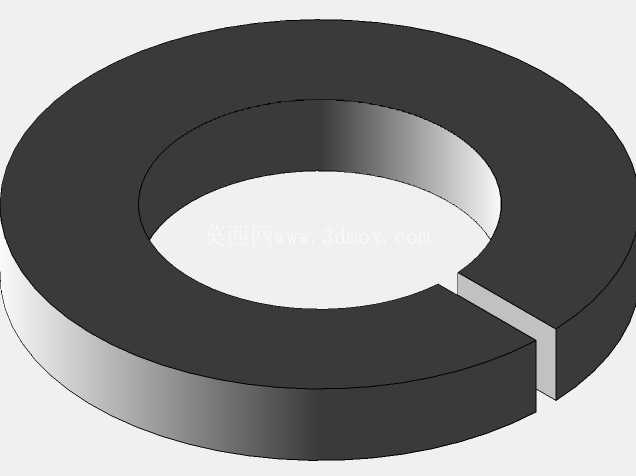

　　从结构设计逻辑来看，这个支撑结构采用一体式铸造成型的立式座体搭配内嵌轴承的组合形式，座体底部设计为带两个安装孔的平直法兰安装面，安装时可以通过螺栓直接将整个组件固定在设备的安装基准面上，不需要额外加工复杂的轴承安装沉孔，大幅降低了设备安装基面的加工难度，也方便后期运维过程中快速更换磨损的支撑组件。座体的支撑拱型部分做了渐变式的壁厚过渡，从底部安装面到轴承安装位的壁厚逐步调整，既能够保证轴承安装位的结构刚性，避免螺栓锁紧时出现安装位变形导致轴承卡滞的问题，又能在非主要受力区域适当削减壁厚，控制整个组件的整体重量，减少不必要的材料消耗。

　　内嵌的轴承外圈与座体的安装腔采用过渡配合设计，安装时可以通过轻压装配将轴承嵌入座体腔体内，轴承内圈则与传动轴采用间隙配合搭配顶丝锁紧的固定方式，装配时不需要复杂的热装工艺，现场安装人员只需要通过内六角扳手拧紧轴承内圈的顶丝，就能实现轴承与轴的相对固定，对于现场运维、小批量设备装配的场景十分友好。座体上的轴承安装腔与底部安装面的平行度、垂直度公差在设计时做了严格控制，保证轴承装入后，轴的旋转中心与设备安装基准面保持平行，避免轴系运转时出现附加的弯矩，延长轴承的实际使用寿命。

　　从安装边界尺寸来看，这类立式轴承座的底部安装孔中心距、轴承内孔直径、座体总高度、安装面宽度都有对应的通用尺寸序列，设计选型时只需要根据所支撑的轴径、所需承受的径向载荷大小、安装空间的高度限制选择对应规格即可。座体底部的安装孔设计为长圆孔形式，允许安装时在一定范围内调整座体的轴向位置，补偿轴系加工或者装配过程中产生的尺寸累积误差，降低装配时的对位难度。座体的拱型支撑部分两侧做了圆弧过渡，没有尖锐的应力集中棱角，在承受冲击载荷时能够更好地分散应力，避免长期交变载荷作用下座体出现开裂的问题。

　　在实际使用过程中，这类带座轴承支撑结构不需要额外设计复杂的密封防护结构，轴承本身自带的密封圈可以阻挡大部分工况下的粉尘、碎屑进入轴承滚道内部，对于粉尘较多的输送、物料加工场景，也可以根据需求在轴承外侧加装额外的防尘端盖，进一步提升组件的环境适应能力。座体的铸造表面通常会做喷漆或者喷塑处理，应对普通车间环境下的防锈需求，如果是在潮湿、有腐蚀性介质的工况下使用，也可以更换为不锈钢材质的座体搭配不锈钢轴承，满足特殊工况的使用要求。

　　设计这类支撑结构的三维模型时，需要重点关注几个核心尺寸的配合关系：首先是轴承安装腔的内径尺寸公差，要保证与所选轴承外圈的配合公差符合装配要求，既不能过松导致轴承在座体内出现外圈跑圈的问题，也不能过紧导致装配时压入力过大损坏轴承；其次是底部安装面到轴承中心的高度尺寸，这个尺寸直接决定了轴系的安装中心高，是设备整体装配时的关键尺寸，建模时需要严格控制尺寸精度；另外两个安装孔的中心距、孔径尺寸也要与所选的安装螺栓规格匹配，同时预留足够的螺栓安装空间，保证安装时扳手有足够的操作空间，避免出现螺栓无法锁紧的问题。座体的加强筋结构设计也要贴合受力方向，筋位的走向要沿着载荷传递的路径布置，最大化提升结构刚性的同时避免不必要的材料冗余。
