柱式缓冲阻尼弹簧减震组件结构设计

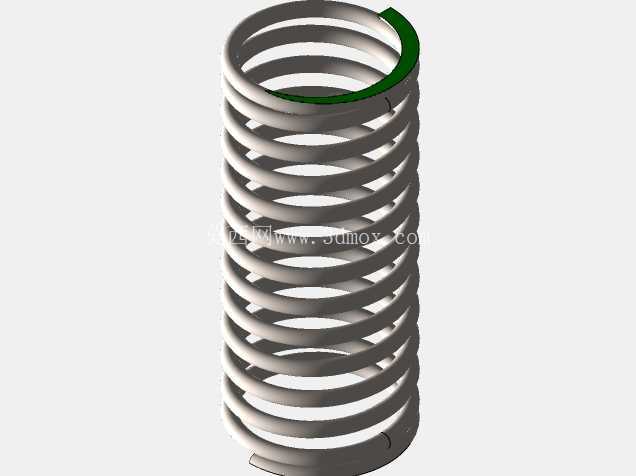

　　这类柱式缓冲阻尼组件在工业场景里的覆盖范围极广，小到自动化产线的工位缓冲限位，大到小型动力设备的隔震安装，甚至是部分移动作业平台的行程末端缓冲，都能见到同结构原理的部件。不同于重型设备用的大阻尼液压缓冲器，这类弹簧主导的缓冲件结构更简单，维护成本极低，对安装空间的要求也更宽松，适合中低载荷、中低冲击频次的工况使用。从结构组成来看，核心的导向芯柱贯穿整个组件，上端伸出的圆柱段是和活动端连接的安装位，下端和底部的承托底座固定，整个芯柱的表面粗糙度需要控制在合理区间，既要保证弹簧往复运动时不会出现卡滞，也要避免长期摩擦导致的镀层脱落引发锈蚀。套在芯柱外侧的圆柱螺旋压缩弹簧是主要的弹性承载部件，弹簧的线径、有效圈数、节距都是根据额定缓冲载荷和压缩行程计算确定的，设计时需要校核弹簧的屈曲临界载荷，避免在最大压缩量下出现侧向失稳，这也是这类导向式弹簧结构相比无导杆弹簧的核心优势——导杆的存在直接限制了弹簧压缩时的侧向偏移量，哪怕弹簧加工时存在轻微的端面平行度误差，也能在导杆的约束下正常工作，不会出现偏载卡涩。

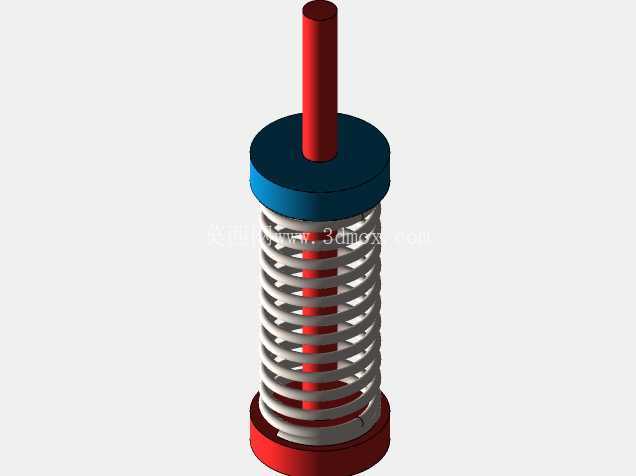

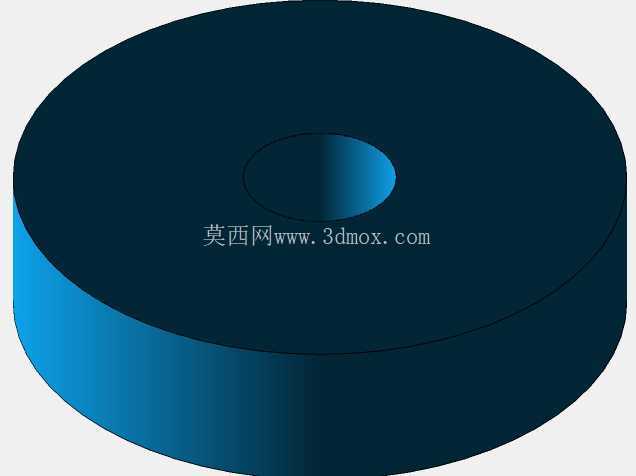

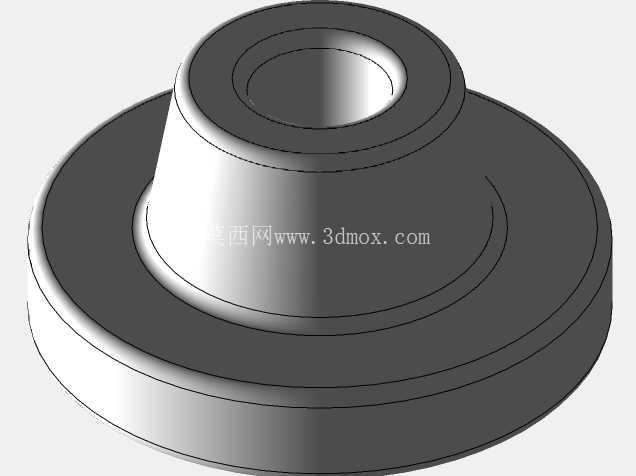

　　上下两端的端盖结构各有作用，上端的蓝色环形端盖和芯柱为间隙配合，是弹簧上端的承托面，同时端盖的外圆直径略大于弹簧外径，能避免弹簧弹出，也能在组件安装时起到上端定位的作用；下端的红色底座是整个组件的固定承载基础，底座上预留的安装位可以通过螺栓和设备基座固定，底座的内圈设置了弹簧定位台阶，装配时弹簧直接卡在台阶内，不需要额外的焊接或者粘接固定，拆解维护时只需要抽出上端盖就能更换弹簧，现场维修的效率很高。在实际选型应用时，首先要确认安装边界的尺寸：整个组件的外径由弹簧外径加上端盖的外延尺寸决定，安装时需要在基座上预留对应直径的安装沉孔，芯柱上端伸出的长度要匹配活动端的行程，避免活动端到位后芯柱顶死或者缓冲行程不足。

　　这类组件的缓冲特性是线性的，弹簧的压缩力和压缩量成正比，适合冲击载荷相对稳定的工况，如果是冲击载荷波动较大的场景，还可以在芯柱内部加装阻尼油腔，搭配端盖上的阻尼孔实现变阻尼缓冲，但从当前结构来看，这款是纯弹簧缓冲的基础款，结构可靠性更高，没有液压密封件的老化问题，在粉尘、潮湿的恶劣工况下使用寿命更长。设计这类组件的时候，还要考虑运动过程中的异响问题，弹簧和导杆之间需要预留合理的间隙，间隙太小会导致弹簧压缩时和导杆摩擦产生金属异响，间隙太大又会失去导向作用，一般单边间隙控制在弹簧内径的1%到2%之间比较合适；另外弹簧两端的磨平圈数不能少于3/4圈，保证弹簧和上下端盖的接触是整面接触，不会出现点接触导致的局部应力集中，延长弹簧的疲劳寿命。

　　在安装方式上，这类组件既可以垂直安装作为竖向减震缓冲件，也可以水平安装作为水平方向的行程限位缓冲，水平安装时要注意芯柱的同轴度，避免活动端的侧向力直接作用在芯柱上，导致芯柱弯曲变形。很多自动化设备的直线模组末端都会加装这类小尺寸的缓冲组件，用来吸收模组滑块到硬限位时的冲击能量，避免硬碰撞导致的模组导轨变形或者伺服电机过载，相比聚氨酯缓冲块，这类金属弹簧组件的耐温范围更宽，在高低温环境下不会出现材料老化变硬或者软化的问题，缓冲性能的一致性更好。还有部分小型的振动给料设备也会用这类组件作为隔震支撑，通过多组组件均匀布置在给料槽下方，过滤掉振动电机传递到机架的多余振动，降低设备运行时的噪音和地面震动。
