变径式空气管路连接接头结构

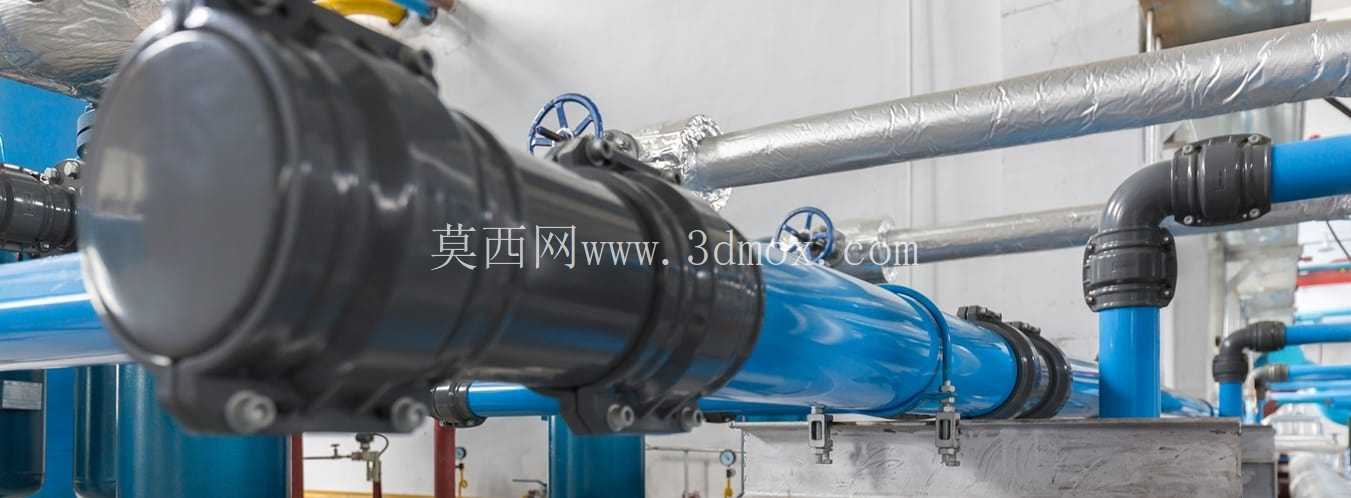

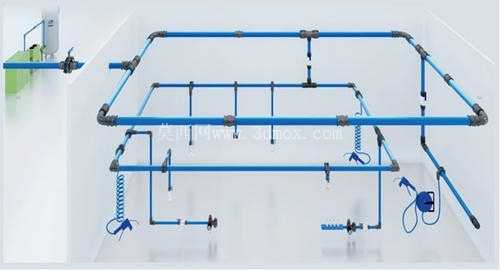

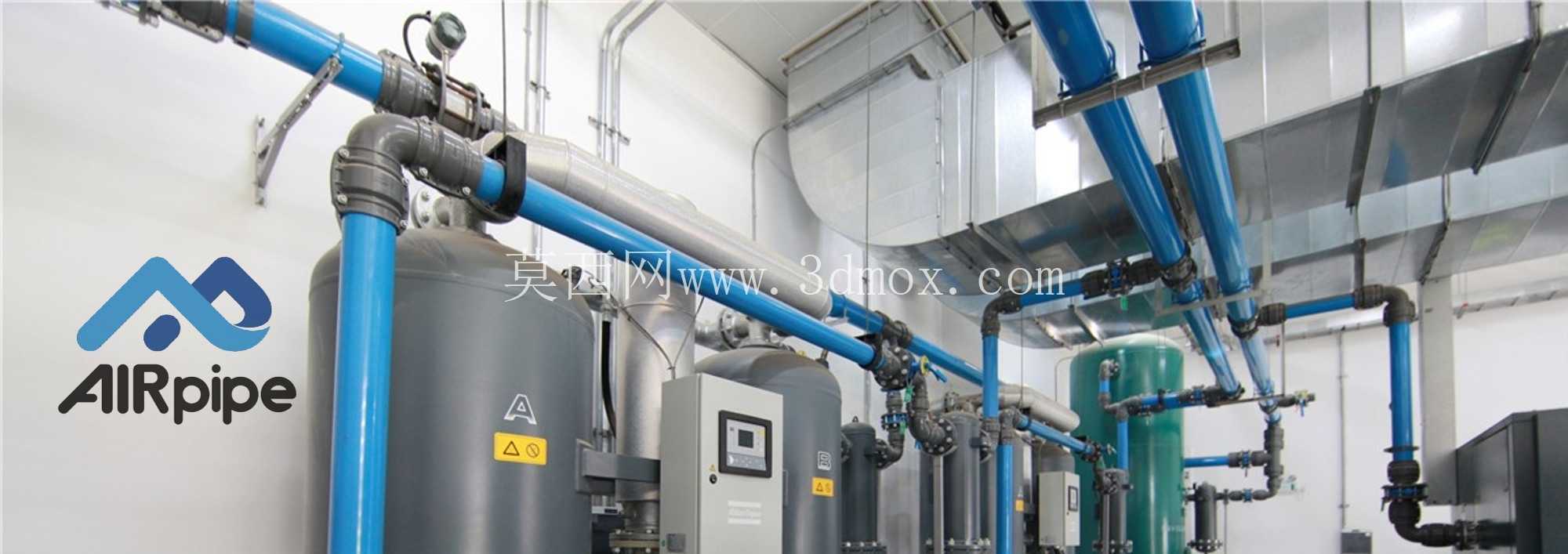

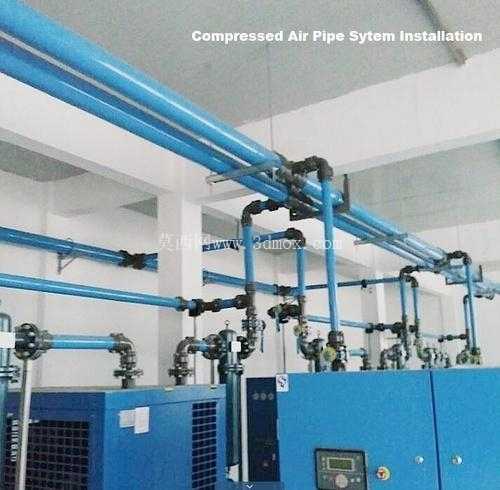

在气动输送、工业气路布设、车间压缩空气管网搭建这类场景里，管路变径位置的连接可靠性，直接决定整个气路系统的泄漏率与运行稳定性，这类空气管连接接头就是为解决异径管路对接需求设计的核心连接件。从实际使用场景来看，这类接头常出现在车间压缩空气支管与主管的对接位置、气动设备进气口与气源管路的变径衔接处、通风除尘系统的管路变径段，部分低压送风系统的管路拼接也会用到同结构的连接件，它不需要额外的转接段，就能实现两种不同通径管路的平滑过渡，减少气路变径位置的湍流损耗。

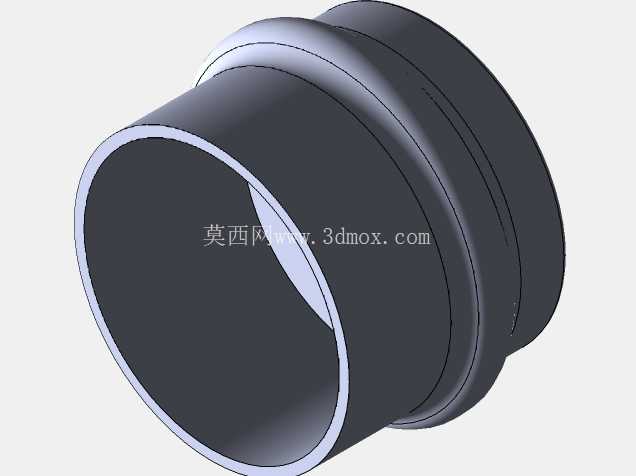

从功能特性上看，这个接头采用一体成型的阶梯式结构，一端为大口径承插端，另一端为小口径直连端，两端的外壁都设计了多道环形凸筋，当采用卡箍紧固或者套接安装时，凸筋可以嵌入软管内壁，增大接触摩擦力，避免管路在带压运行过程中出现滑脱、移位的问题。接头内壁做了平滑的圆弧过渡处理，没有直角台阶，压缩空气或者低压气流经过变径位置时，不会因为截面突变产生强烈的涡流，能有效降低气路的压力损失，同时减少气流扰动带来的管路振动与噪音。接头的壁厚经过均匀化设计，在保证整体结构强度的前提下，尽可能控制自身重量，不管是架空布设的管路还是设备端的近距离连接，都不会因为接头自重给管路带来额外的负载。

设计思路上，这类接头优先考虑的是安装便捷性与密封可靠性，没有采用法兰或者螺纹连接的复杂结构，而是采用直插套接的形式，现场安装时不需要额外加工螺纹或者焊接法兰，只需要将对应口径的软管套入接头两端，用卡箍锁紧即可完成安装，能大幅缩短现场管路施工的周期，后期维护更换也不需要复杂的工具，普通运维人员就能完成拆装操作。结构设计时特意规避了容易积留杂质的死角，内壁的圆弧过渡段不会积存冷凝水或者管路中的粉尘杂质，长时间运行也不会出现杂质堆积堵塞管路的问题，适配含少量冷凝水、粉尘的压缩空气输送场景，不需要频繁拆解清理接头内部。

从安装边界与尺寸适配来看，接头的大端外径匹配常规4s规格空气软管的内径公差范围，小端外径对应下游小通径管路的标准内径，两端的套接长度都经过计算，预留了足够的卡箍安装空间，安装时不需要刻意测量套接深度，只要将软管推至接头的阶梯定位面就能达到标准安装深度，避免因为套接深度不足导致的密封失效或者接头脱落。接头的整体轴向长度控制在合理范围，不会因为长度过大占用过多的管路安装空间，在设备内部狭小的布线空间里也能完成安装，同时两端的同轴度公差控制在较高精度范围内，安装后管路不会出现偏斜，能减少管路运行过程中的附加应力，延长软管的使用寿命。

实际选型应用时，这类接头适配的工作压力覆盖常规工业压缩空气系统的压力范围，材质选用具备一定韧性与强度的工程材料或者金属材料，能适应车间内的温度变化，不会因为季节性温度变化出现材质脆裂或者软化变形的问题。和传统的多接头转接变径方式相比，这种一体结构的变径接头减少了两个连接密封点，能有效降低气路的泄漏概率，整个变径段的流道更顺畅，压力损失比转接式结构降低三成左右，在长距离压缩空气输送管网中使用，能有效降低空压机的运行负载，减少不必要的能耗损失。在气动设备的配套设计中，这类接头可以直接集成在设备的进气端，不需要额外配置转接件，能简化设备的气路设计结构，减少设备装配时的零件数量，提升整体装配效率。
