四缸发动机用等长排气歧管结构设计

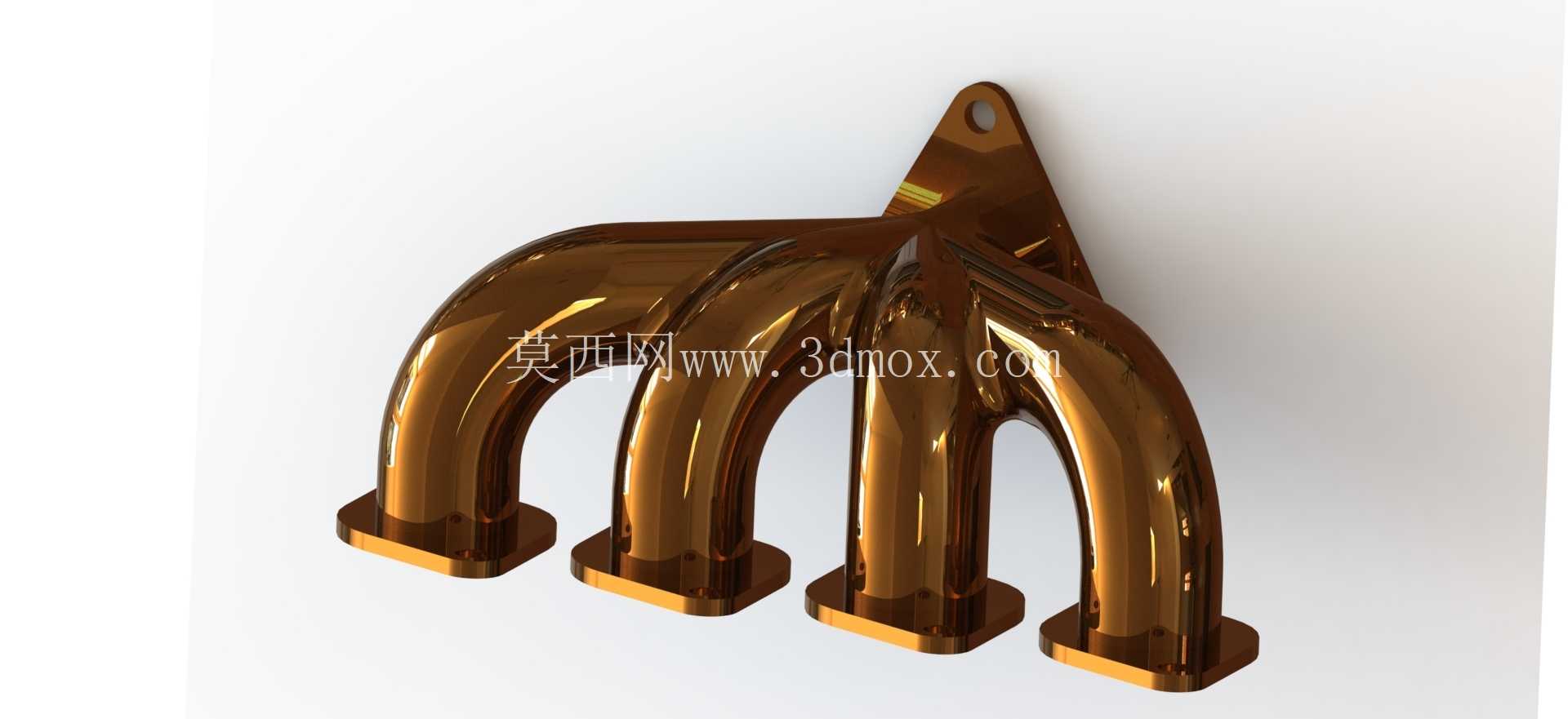

在四缸往复式内燃机的进排气系统设计中，排气歧管的结构合理性直接影响发动机的排气效率、充气系数与各缸排气均匀性，是动力系统外围附件设计中需要重点校核的部件。这款四合一结构的排气歧管，针对直列四缸发动机的缸盖排气口布局设计，四个进气法兰分别对应发动机四个气缸的排气出口，通过等曲率的弯管段逐步汇流到单一排气出口，可适配自然吸气或小排量涡轮增压机型的排气前段布局需求。

从实际应用场景来看，这类排气歧管多用于1.3L-2.0L排量的直列四缸乘用车主排气系统，也可适配同缸数布局的通用小型动力机组、固定式内燃机发电设备的排气端连接。歧管的核心功能是将各个气缸做功后排出的高温废气有序汇集，引导至三元催化器、消音器等后处理部件，同时尽可能降低各缸之间的排气干涉，避免某一缸排气过程中产生的压力波倒灌进相邻刚结束排气行程的气缸，减少缸内残余废气量，保证进气冲程的新鲜充量填充效率。

设计过程中首先要匹配缸盖排气口的中心距参数，四个进气法兰的安装孔位、密封面平面度需要与缸盖排气侧的安装基准完全对齐，法兰面预留的密封槽可适配金属复合垫片或金属缠绕垫片，满足高温排气工况下的密封要求，避免废气泄漏引发的舱内温度异常或排放超标问题。每一段支管的弯曲半径经过反复校核，在有限的发动机舱布置空间内尽可能保证各支管长度差值控制在5%以内，让四个气缸的排气阻力保持一致，避免出现各缸排气背压差异过大导致的动力输出不均、怠速抖动等问题。

歧管顶部的一体式安装吊耳是结构设计中的关键细节，吊耳的安装孔位与发动机缸体或排气侧支架的固定点对应，可通过螺栓将歧管中段进行辅助固定，抵消发动机运行过程中排气系统产生的振动，避免歧管与缸盖连接的法兰位置长期受交变载荷作用出现密封面变形、螺栓松动甚至歧管开裂的问题。四个支管的弯曲段采用大圆弧过渡设计，没有出现直角弯折或截面突变的结构，可降低废气在管路内的流动阻力，减少排气过程中的压力损失，同时避免高速气流在管路拐角处产生紊流引发的额外排气噪声。

从安装边界来看，这款歧管的整体外轮廓需要避让发动机舱内的发电机、空调压缩机、转向助力泵等外围附件，管路与周边部件的最小间隙预留不小于15mm，满足高温部件的隔热间隙要求，避免长期高温辐射导致周边橡胶管路、线束出现老化失效。进气法兰的厚度根据排气压力工况设计为8mm，可承受最高850℃的持续排气温度，适配铸铁或高硅钼球铁材料的铸造工艺要求，管壁厚度均匀控制在4mm左右，既保证高温工况下的结构强度，也能控制部件整体重量，降低发动机外围附件的总质量。汇流后的出口法兰尺寸可匹配主流的三元催化器入口规格，不需要额外设计转接段即可完成排气系统的整段装配，减少现场安装的适配工作量。

在结构细节处理上，各个支管与法兰的连接位置采用圆角过渡设计，避免应力集中，在发动机冷热交变的工作环境下，可减少连接位置的热疲劳裂纹产生概率。支管内壁的光滑度要求控制在Ra6.3以内，减少积碳在管壁的附着，长期使用后也不会因为积碳堆积导致管路通径变小、排气阻力上升。整个歧管的流道经过CFD仿真优化，在全转速工况下都能保持较为顺畅的排气效率，在发动机高转速区间可以有效降低排气背压，提升动力输出的响应速度，低转速区间也能保证足够的排气回压，避免低扭损失，兼顾日常行驶的动力需求与燃油经济性表现。
