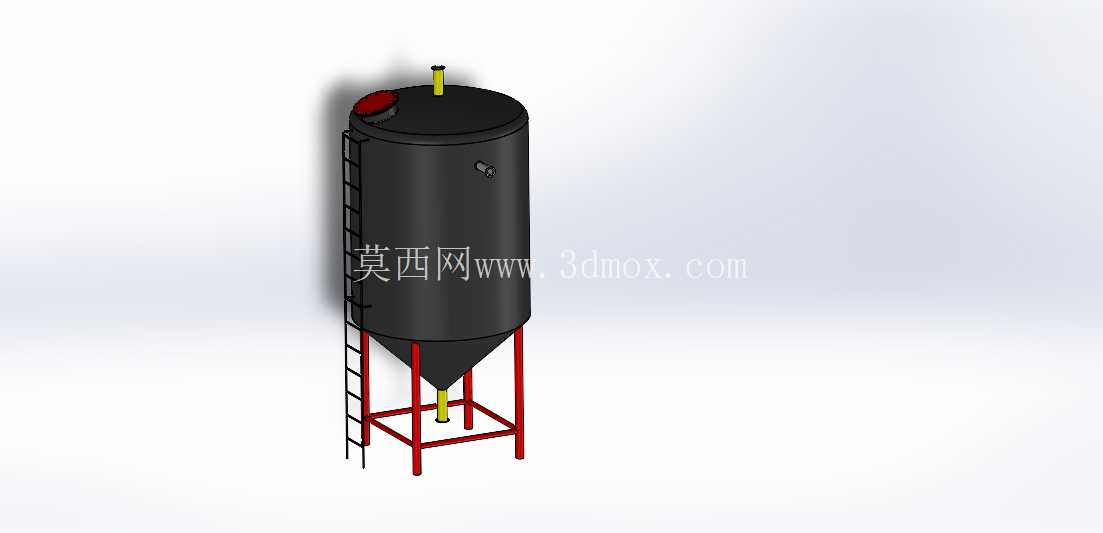

立式锥底储水罐带爬梯支架结构设计

这款立式锥底储水结构，在中小型工业生产、厂区供水配套、小型水处理工段的应用场景十分普遍，不同于平底储水设备的排液残留问题，锥底结构的设计从根源上解决了静置储液过程中的沉积物堆积、排空不彻底的痛点。日常工况中，这类罐体常被用于生产工艺循环水暂存、软化水中间存储、小型消防应急水储备，部分对洁净度要求不高的药剂稀释配液环节也会选用这类结构，相比全密闭压力储罐，它的常压设计适配无压输送的流体存储需求，制造与维护成本更低。

从结构功能来看，罐体主体采用直筒加下锥的组合形态，直筒段承担主要的储液容积，锥段的倾斜角度经过实际工况校核，能够保证罐内液体在自重作用下完全流向底部排出口，无需额外加装罐内扫线装置就能实现近乎零残留的排空效果，对于需要定期换液、清理罐底沉积物的使用场景，这个结构能大幅降低人工清理的作业量。罐体顶部设置有检修人孔与通气接口，人孔采用快开式压盖结构，方便运维人员定期进入罐内检查内壁腐蚀、结垢情况，顶部的通气管则平衡罐内外气压，避免进液时罐内憋压、排液时形成负压抽瘪罐体的问题。侧面外置的直爬梯采用等距踏步设计，梯身与罐壁通过固定抱箍连接，不需要额外搭建独立梯架，运维人员可以通过爬梯直达顶部作业平台，完成人孔启闭、液位计校准、顶部阀门操作等日常工作。

底部的支撑框架采用型钢焊接成型，四条支腿对应直筒段的受力点位，将整个罐体的载荷均匀传递到安装基础上，支腿之间设置横向与斜向的拉结筋，抵消满水状态下的侧向倾覆力矩，即使在厂区有轻微振动的工况下，也能保证罐体的安装稳定性。锥底最下方设置排液接口，接口位置预留了足够的阀门安装空间，可以适配蝶阀、球阀等常用的流体控制阀门，不需要额外切割调整管道长度。

设计过程中，首先根据目标储液容积确定直筒段的直径与高度比例，避免高径比过大导致罐体迎风面受力过高、支腿载荷集中的问题，锥段的锥角参考流体安息角设置，保证液体与沉积物能够顺利下滑。爬梯的踏步间距按照人体工程学设置在300mm左右，梯身与罐壁的间隙预留出足够的脚部踩踏空间，避免攀爬时脚部磕碰罐壁。支撑框架的高度设计充分考虑底部排液管道的安装与操作空间，保证阀门手轮的操作高度在人体站立作业的舒适区间，不需要额外垫高作业。

安装边界方面，罐体整体的占地尺寸由底部支架的外轮廓决定，安装时需要在基础上预留对应支腿位置的预埋钢板，支腿与预埋板采用焊接或者膨胀螺栓固定，安装平面的水平度需要控制在允许范围内，避免罐体倾斜导致锥底排液口偏移、局部受力不均。罐体顶部需要预留足够的检修操作空间，保证爬梯出口处没有管线、结构梁遮挡，侧面的液位计安装位置要避开爬梯的通行路径，防止运维人员攀爬时碰损仪表。进液管道通常从罐体上部接入，管口延伸至罐内靠近内壁的位置，避免进液时直接冲击罐底产生飞溅、搅动罐底沉积物，溢流口设置在直筒段的最高液位处，口径大于进液口口径，保证溢流水能够顺利排出，不会从人孔处溢出。

在实际建模过程中，所有结构件的连接点位都做了对应处理，爬梯与罐壁的连接抱箍、支架与罐壁的支撑垫板都做了细节还原，能够直接用于后续的工程出图、结构受力校核，也可以作为同类型储液罐体设计的参考模板，根据不同的容积需求、储液介质特性调整壁厚、材质与接口尺寸，快速衍生出适配不同工况的储水设备模型。
