2寸150磅级四螺栓盲板法兰结构

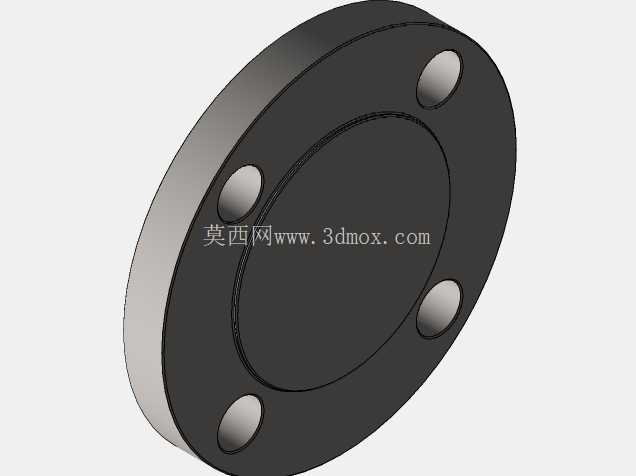

　　在民用给排水、化工流体输送、暖通空调管路系统的末端、待扩展支路接口处，盲板法兰是实现管路临时或永久封堵的核心承压连接件，这款2寸公称通径、150磅压力等级的盲板法兰，适配常规低压流体输送场景的密封封堵需求，可直接匹配同压力等级同通径的平焊法兰、对焊法兰完成对接安装。从结构设计来看，这款盲板法兰采用实心圆盘式密封主体，没有中心通流孔，整体为一体式锻造或切削成型结构，密封面采用突面形式，表面加工精度满足常规非金属垫片的密封要求，安装时配合橡胶石棉垫、四氟垫等密封垫片，可实现管路端面的静密封，阻断管路内流体外泄。

　　法兰盘周向均匀分布4个螺栓通孔，孔位分布严格遵循对应压力等级的法兰尺寸标准，螺栓孔中心圆直径、螺栓孔直径均与同规格标准法兰完全匹配，安装时无需额外扩孔或调整位置，直接穿入对应规格的六角螺栓配合螺母拧紧即可完成固定，拧紧过程中需遵循对角分次拧紧的工艺要求，保证密封面受力均匀，避免局部压应力过大导致垫片破损或法兰变形。从安装边界来看，这款盲板法兰的外径尺寸、厚度均符合150磅级2寸法兰的标准参数，安装后不会超出同规格法兰的外接轮廓，不会与周边管路支架、保温层产生干涉，可直接用于现有管路系统的接口封堵，无需调整周边管路布局。

　　在实际工程应用中，这类盲板法兰常被用于管路系统的压力测试环节，在管路分段试压时封堵待测试管段的末端，待试压完成后根据工艺需求选择保留或替换为通流法兰；也可用于长期停用的管路支路接口封堵，避免管路内介质泄漏、外界杂质进入管路系统造成污染。设计这类盲板法兰的三维模型时，首先要确定对应标准下的核心尺寸参数，包括法兰外径、密封面直径、螺栓孔中心圆直径、螺栓孔直径、法兰本体厚度，建模过程中优先保证螺栓孔的位置度公差，避免出现孔位偏移导致安装时螺栓无法穿入的问题；密封面的平面度需要满足密封要求，建模时可对密封面做单独的精度标注，提示加工环节保证表面粗糙度；法兰盘的边缘做了小尺寸倒角处理，避免安装过程中锐边划伤操作人员，也能减少安装时与相邻部件的磕碰损伤。不同于带颈法兰的高承压场景，这款板式盲板法兰适用于150磅级的低压管路，整体厚度较薄，重量更轻，安装时无需复杂的对中调整，单人即可完成对位穿螺栓的操作，在民用建筑给排水、小型化工装置的低压管路、消防管路系统中都有广泛应用。建模过程中，螺栓孔采用拉伸切除的方式成型，孔壁做光滑处理，避免穿螺栓时卡滞；法兰本体的非密封面做常规机加工处理即可，不需要过高的表面精度，在保证结构强度的前提下控制加工成本。

　　另外，这类盲板法兰在使用过程中需要根据管路内介质的特性选择对应的材质，常规输水场景可选用普通碳钢材质做防锈处理，腐蚀性介质场景则需要选用不锈钢或合金材质，三维模型中预留了材质赋值的接口，可根据实际使用场景快速调整材质参数，方便后续做工程图导出、装配干涉检查时匹配实际材质属性。在管路装配设计中，将这款盲板法兰模型导入装配体后，可通过配合约束将其与对接法兰的密封面贴合、螺栓孔同轴，快速完成管路末端的装配模拟，检查安装空间是否足够、螺栓拧紧操作是否有空间余量，提前发现现场安装可能出现的干涉问题，减少现场施工的调整工作量。
