手动卡套式内螺纹隔离阀结构设计

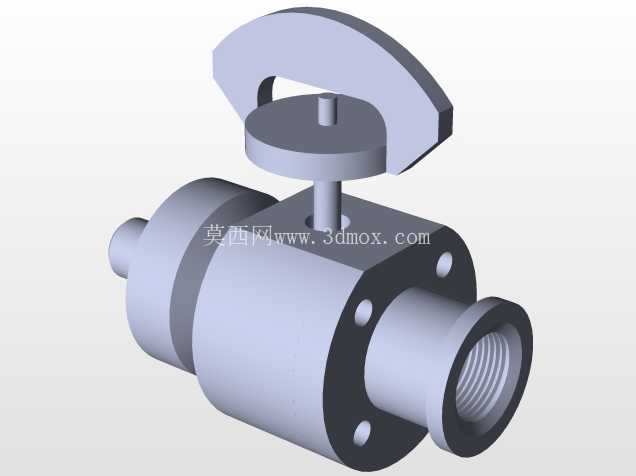

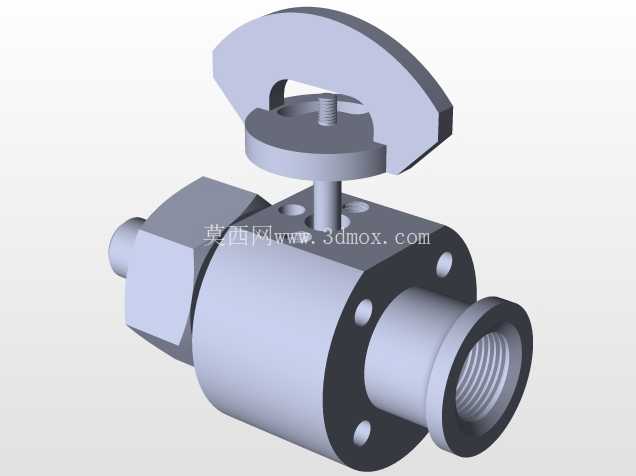

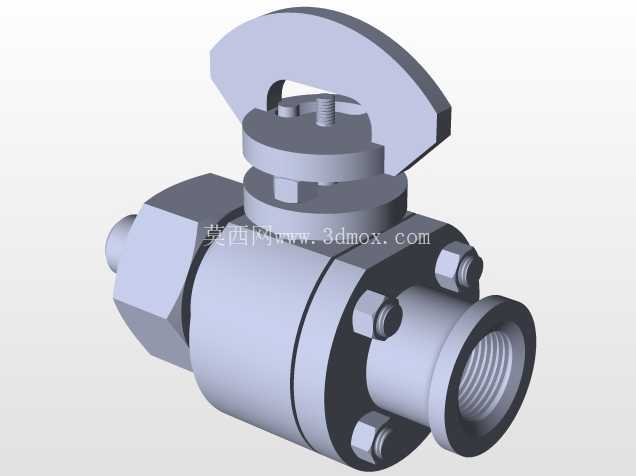

　　在化工流体输送、实验室高纯介质管路、小型液压试验台的支路管控场景中，这类手动隔离阀是支路通断控制的核心基础元件，区别于大口径管线的截断阀，它的核心定位是小通径支路的介质隔离，避免单支路检修、元件更换时影响整条主管路的正常运行，尤其适配公称通径15mm以下的低压管路，常见于半导体超纯水输送支路、实验室气路管控、小型液压设备的测压支路等对安装空间有严格限制的场景。从结构设计逻辑来看，这款阀采用了升降式截止的密封结构，顶部的弧形拨杆是手动操作的施力部件，相比常规的手轮结构，弧形拨杆不需要整圈旋转，只需要90度范围内的扳动就能实现阀杆的升降，在密集排布的阀组中操作时不会和相邻的阀件、管路产生干涉，操作空间需求比同通径的手轮阀降低60%左右。

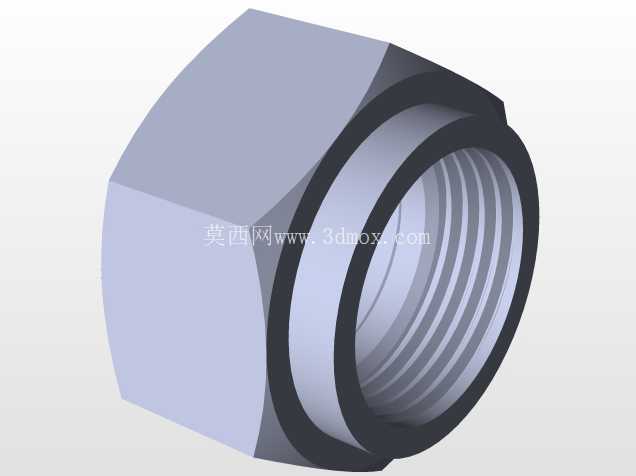

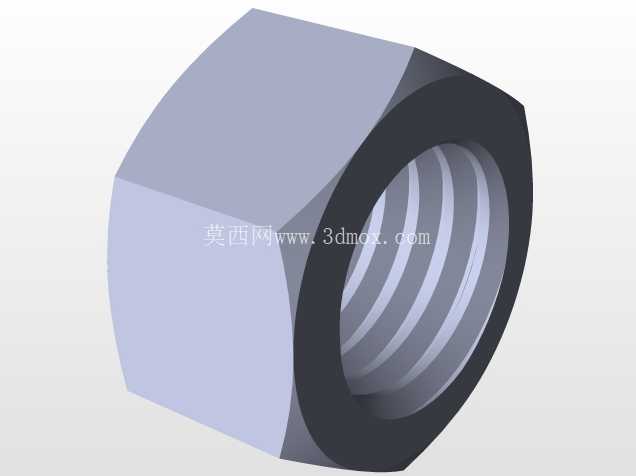

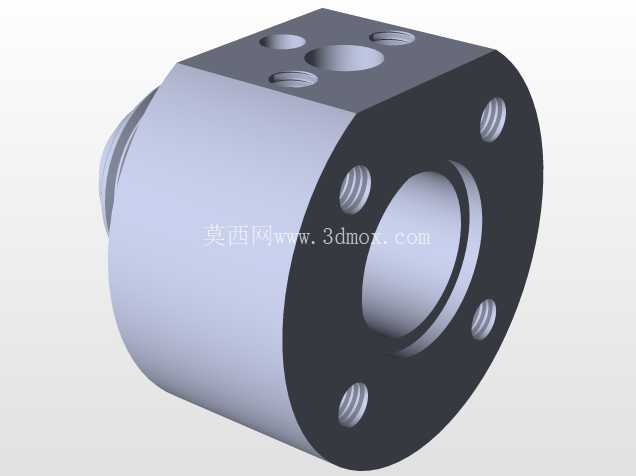

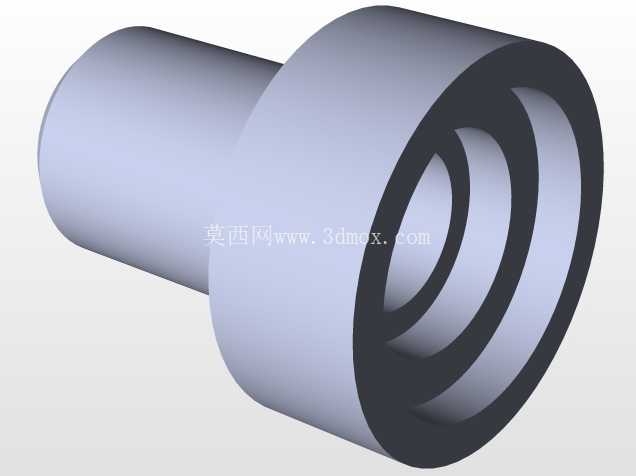

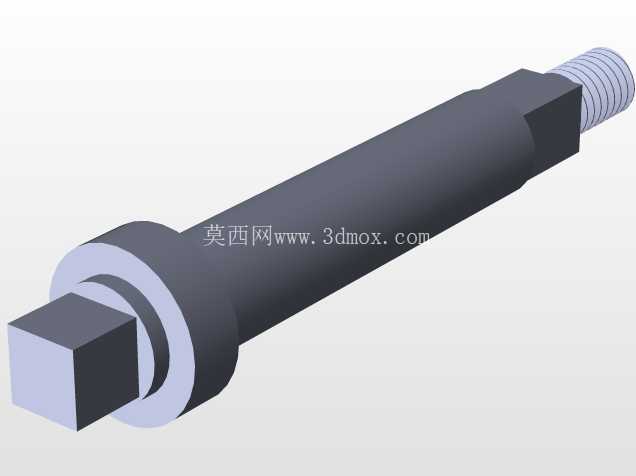

　　拨杆下方的圆形压盖是阀杆的导向限位结构，压盖和阀体之间通过螺栓紧固，中间预留了填料密封的安装槽，常规装配时填充聚四氟乙烯填料就能实现阀杆活动部位的动密封，避免介质从阀杆配合间隙泄漏，针对有腐蚀性介质的使用场景，也可以更换为氟橡胶填料来提升密封耐蚀性。阀体主体采用圆柱形一体化结构设计，相比分体式铸造阀体，一体化结构减少了一道中法兰密封面，从根源上降低了外泄漏的风险点，阀体两端的连接端采用内螺纹卡套复合结构，一端为标准内管螺纹，可以直接和带外螺纹的管路接头旋合，另一端带卡套压紧结构，可以直接对接紫铜管、不锈钢硬管，不需要额外加装转换接头，减少了管路连接的泄漏点。

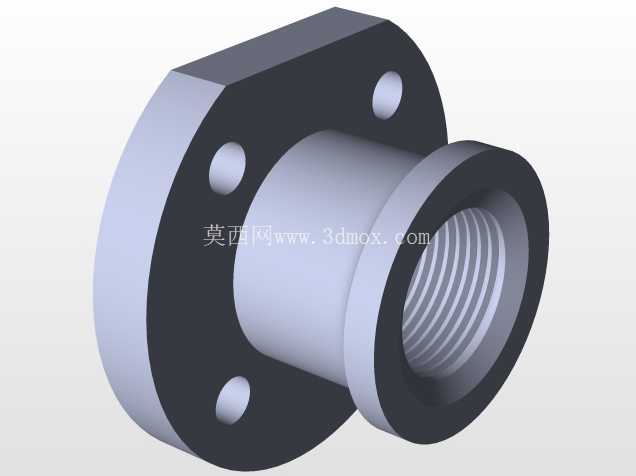

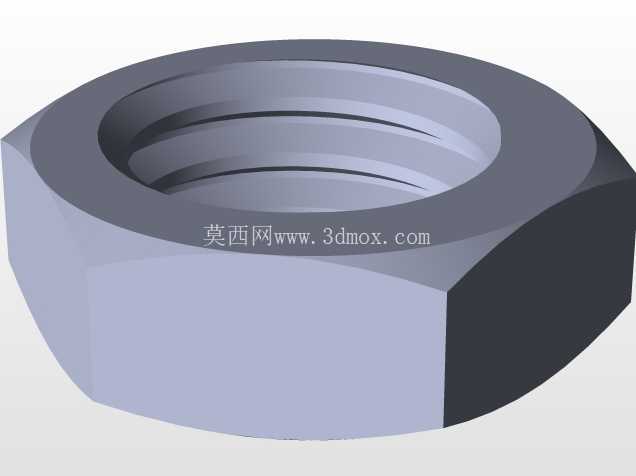

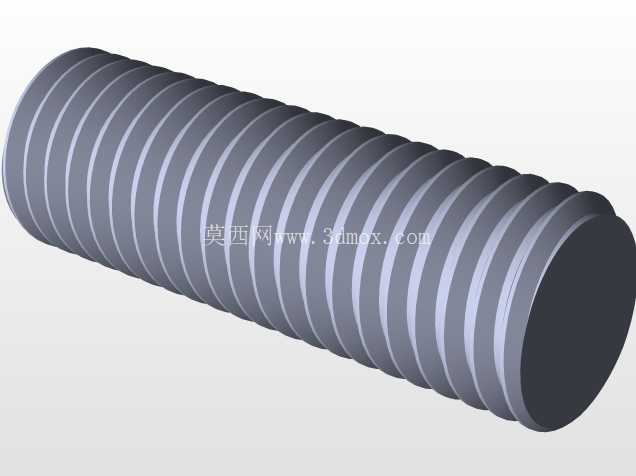

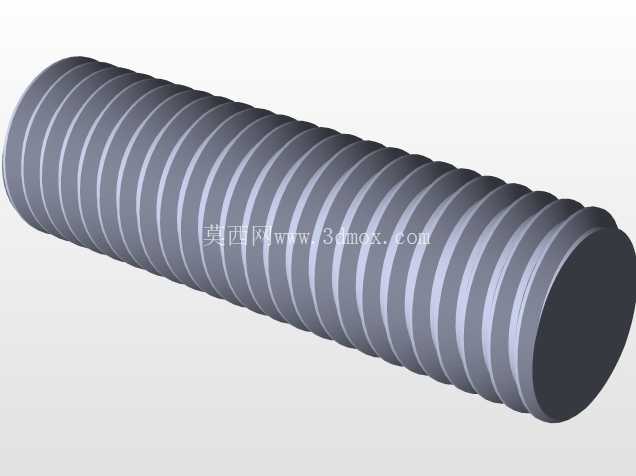

　　阀体中部的法兰盘是安装定位结构，法兰盘上均匀分布四个螺栓孔，既可以通过螺栓将阀固定在安装面板、设备支架上，也可以作为配对法兰的连接结构，适配不同的安装需求，法兰盘和阀体主体采用圆弧过渡，避免应力集中，在1.6MPa的额定工作压力下，过渡部位的应力集中系数控制在1.2以内，满足长期承压使用的强度要求。从安装边界来看，这款阀的总长度控制在120mm以内，阀体最大外径52mm，顶部拨杆扳动到最大开度位置时的总高度不超过90mm，在密集阀组排布时，相邻阀的中心距只需要预留60mm就能满足操作空间需求，不会出现操作干涉的问题。

　　流道设计上采用了直通式流道，相比角式阀的流道阻力更小，介质流经阀件时的压力损失控制在0.02MPa以内，不会对支路的介质流量产生明显影响，阀瓣密封面采用锥形密封结构，相比平面密封，锥形密封的密封比压更高，在低压工况下也能实现可靠密封，关闭时只需要施加较小的扳动力就能达到零泄漏的密封效果，不会出现普通闸阀常见的关不严、内泄漏的问题。在逆向建模还原这款阀的结构时，首先要重点保证阀杆和阀瓣的同轴度，同轴度公差需要控制在0.02mm以内，否则会出现阀瓣偏磨、密封失效的问题；其次是填料腔的尺寸精度，填料腔的内径公差要控制在H8级别，表面粗糙度达到Ra1.6，才能保证填料的压缩量均匀，实现可靠的动密封；两端连接螺纹的精度要符合55度密封管螺纹的标准要求，螺纹配合的松紧度要适中，过松容易出现密封失效，过紧则会导致装配困难，甚至出现螺纹咬死的问题。实际选型使用时，这款阀适合输送温度在-20℃到120℃之间的无颗粒洁净介质，包括水、液压油、低压气体、弱腐蚀性化学试剂等，如果用来输送含固体颗粒的介质，需要在阀的前端加装过滤器，避免颗粒杂质卡在密封面上造成密封失效。日常维护时，只需要定期检查压盖螺栓的预紧力，当出现阀杆部位微漏时，适当对称拧紧压盖螺栓即可，不需要整体拆解阀件，维护成本远低于同规格的电磁阀、气动阀，在没有自动控制需求的支路中，这种手动隔离阀的可靠性更高，使用寿命也更长，不会出现电控元件失效导致的误动作问题。
