角式法兰连接单向止回阀结构设计

　　在民用给排水、工业流体输送、暖通循环、化工介质输送等诸多管路系统中，介质倒流是极易引发设备损坏、计量失准、介质交叉污染甚至安全事故的典型问题，这款角式结构的止回阀，正是针对垂直与水平管路转角位置的防倒流需求开发的管路控制部件。不同于常规直通式止回阀需要在直管段预留足够安装长度的要求，这款产品采用90度角式进出流道布局，能够直接适配管路转角位置的安装需求，大幅减少管路系统中弯头配件的使用数量，降低管路沿程阻力的同时，也压缩了管路整体的安装占用空间，尤其适合设备内部管路排布紧凑、转角位置没有足够直管段安装直通阀的场景。

　　从结构设计逻辑来看，这款止回阀采用升降式阀芯结构，阀芯依靠介质正向流动的推力开启，当介质出现倒流趋势时，阀芯在自身重力与反向介质压力的共同作用下快速回落密封，实现管路的自动通断控制，不需要额外配置执行机构或者人工操作，完全依靠管路介质自身的压力变化实现工作，可靠性高，日常维护成本极低。产品的三个连接端均采用法兰式连接结构，顶部、底部的同轴法兰用于对接垂直方向的管路，侧部的水平法兰用于对接水平方向的管路，法兰端面的密封槽结构可以适配橡胶垫片或者金属缠绕垫片，能够根据输送介质的腐蚀性、温度、压力参数选择对应的密封件，满足不同工况的密封要求。

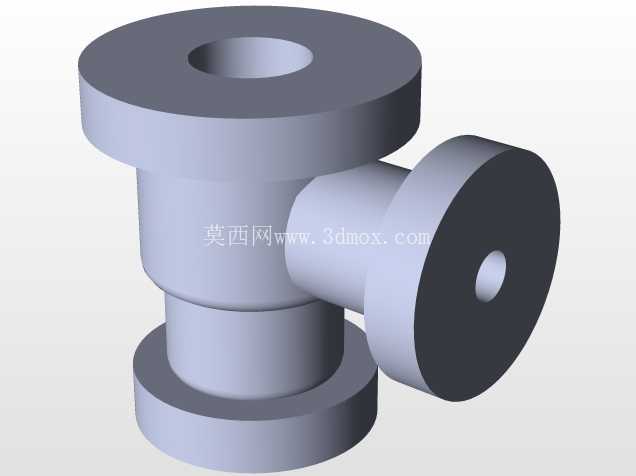

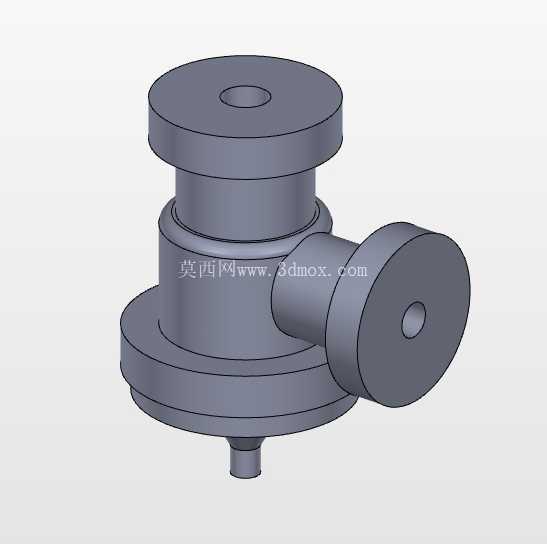

　　建模过程中，对阀体内腔的流道做了圆弧过渡处理，避免直角结构造成的介质紊流与冲蚀，有效降低介质流动过程中的压力损失，同时减少介质中固体杂质在阀腔内的沉积概率，降低阀芯卡滞的风险。阀芯的导向结构采用同轴圆柱面配合，导向长度经过反复校核，既保证阀芯升降过程中不会出现偏磨、卡涩，也不会因为导向长度过长造成流道通径的过度缩减，保证额定流量下的介质通流能力。从安装边界来看，这款阀的主体为回转体加侧出法兰结构，安装时需要保证垂直方向的法兰轴线与重力方向平行，确保阀芯能够依靠自重正常回落密封，避免因为安装角度倾斜造成阀芯密封不严、无法正常闭合的问题。

　　侧部法兰的端面与垂直法兰轴线保持严格的垂直公差，安装时不需要额外调整角度，直接对接对应管路法兰即可完成装配。产品的外部轮廓没有突出的尖锐结构，所有棱边均做了倒圆角处理，既避免安装过程中划伤操作人员，也能够减少外部应力集中，提升阀体的结构强度，在承受管路水锤冲击时不容易出现开裂变形。在实际选型应用中，这款止回阀可以适配清水、低粘度油品、压缩空气等多种洁净介质的输送管路，通常安装在水泵出口、计量装置前端、换热设备进出口等关键位置，防止介质倒流造成水泵反转、计量仪表损坏、冷热介质混流等问题。建模时对各个配合面的公差做了合理设定，阀芯与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中性能，密封面接触压力均匀，在低压工况下也能保证可靠的密封效果，不会出现渗漏问题。阀体的壁厚按照公称压力等级做了等强度设计，法兰连接位置做了局部加厚处理，抵消螺栓锁紧时的局部应力，避免长期使用过程中法兰变形造成密封失效。整体结构没有易损的弹性零件，长期使用过程中仅需要定期清理阀腔内沉积的杂质即可，不需要频繁更换配件，适合长期连续运行的管路系统使用。
