对夹式蝶阀阀体及驱动执行结构设计

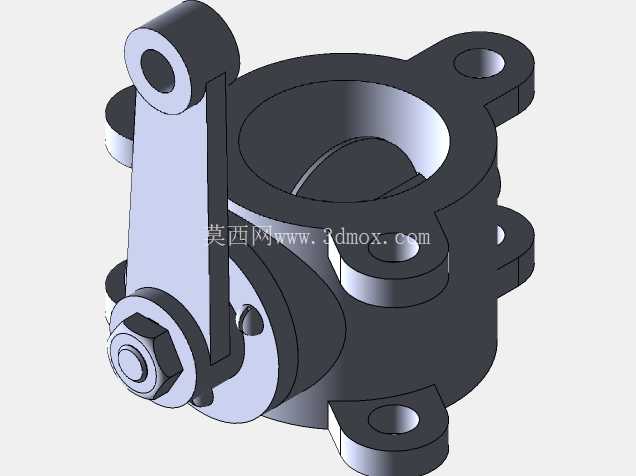

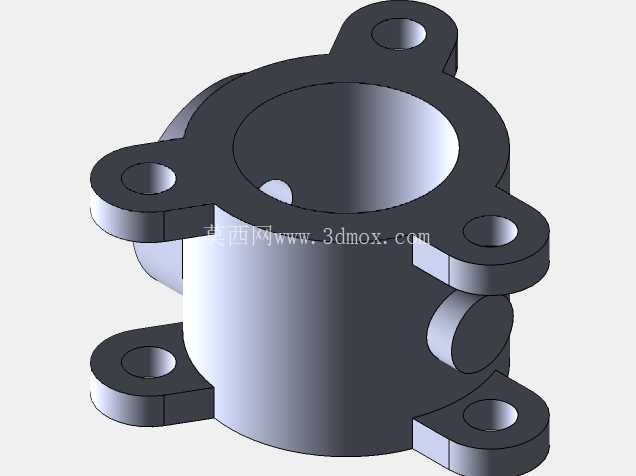

　　在市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等场景中，蝶阀是应用占比极高的截流与调节元件，相比同通径的闸阀、截止阀，它结构长度更短，启闭扭矩更小，安装空间占用优势明显，尤其适合大口径管路的布设场景。这款蝶阀的结构设计围绕中低压管路的工况需求展开，阀体采用对夹式连接结构，周边均布带安装孔的连接耳，安装时无需额外焊接法兰，直接将阀体夹在两端管路法兰之间，穿入螺栓紧固即可完成装配，能有效降低管路安装的施工量，同时减少法兰密封面的泄漏点。

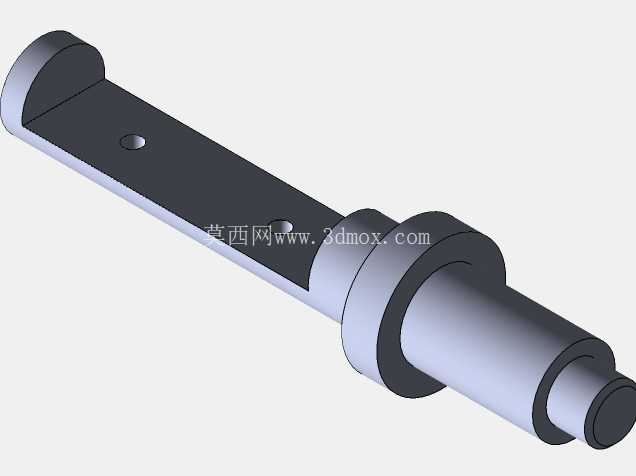

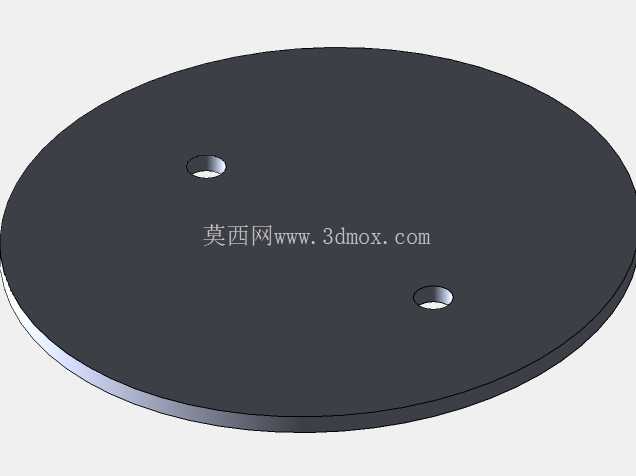

　　从结构细节来看，阀板采用偏心密封结构设计，启闭过程中阀板与阀座密封面的接触行程更短，可减少密封面的摩擦磨损，延长密封件的使用寿命，阀板的过流面做了圆弧过渡处理，全开状态下流体经过阀板的压损更小，流道更顺畅，能降低管路输送过程中的动力损耗。驱动侧采用外置摇臂式执行结构，摇臂与阀杆通过扁方结构传递扭矩，阀杆与阀体的配合部位设置了多级密封结构，可防止管路内流体从阀杆配合间隙向外泄漏，摇臂末端可配套手动手柄、气动执行器或是电动执行机构，适配不同自动化程度的管路控制需求，手动操作时可通过摇臂的转动角度直观判断阀板的开度位置，方便现场运维人员快速调整管路流量。

　　在安装边界上，这款蝶阀的结构长度符合通用对夹蝶阀的尺寸规范，阀体两端的密封面为平面结构，可适配市面常见的凸面法兰，连接耳的螺栓孔位置与同压力等级的法兰螺栓孔分布完全匹配，无需对现有管路法兰做额外加工即可直接替换安装；阀体底部设置了定位凸台，安装时可与管道支架配合定位，避免长期运行过程中阀体受流体冲击出现移位。设计过程中充分考虑了工况适配性，阀体的流道内径与同通径管路内径保持一致，全开状态下不会出现通径缩颈问题，可减少流体中的杂质在阀体内的淤积，适合输送带有少量固体颗粒的流体介质；阀杆的支撑部位设置了耐磨衬套，可降低阀杆转动过程中的磨损量，即使在频繁启闭的工况下也能保持稳定的转动精度，避免阀板出现卡涩、关不到位的问题。

　　从结构强度角度来看，阀体的连接耳部位做了加厚处理，螺栓紧固时不会出现连接耳变形断裂的问题，阀体的壁厚经过承压校核，可满足常规中低压管路的工作压力要求，阀板与阀杆的连接采用防脱结构设计，即使在管路流体压力波动较大的情况下，也不会出现阀板脱落导致管路失控的问题。在实际选型应用中，这类蝶阀可根据输送介质的不同更换对应的密封件材质，输送普通水介质时可采用丁腈橡胶密封，输送腐蚀性介质时可更换氟橡胶密封，阀体材质也可根据工况选择铸铁、铸钢或是不锈钢材质，适配不同的流体输送需求。日常运维过程中，这款结构的蝶阀拆解维护十分方便，只需拆下阀杆端部的锁紧螺母，即可将阀板、阀杆从阀体中抽出，更换密封件或是磨损部件时无需将整个阀体从管路上拆下，可大幅缩短运维停机时间，降低管路维护的人工成本。
