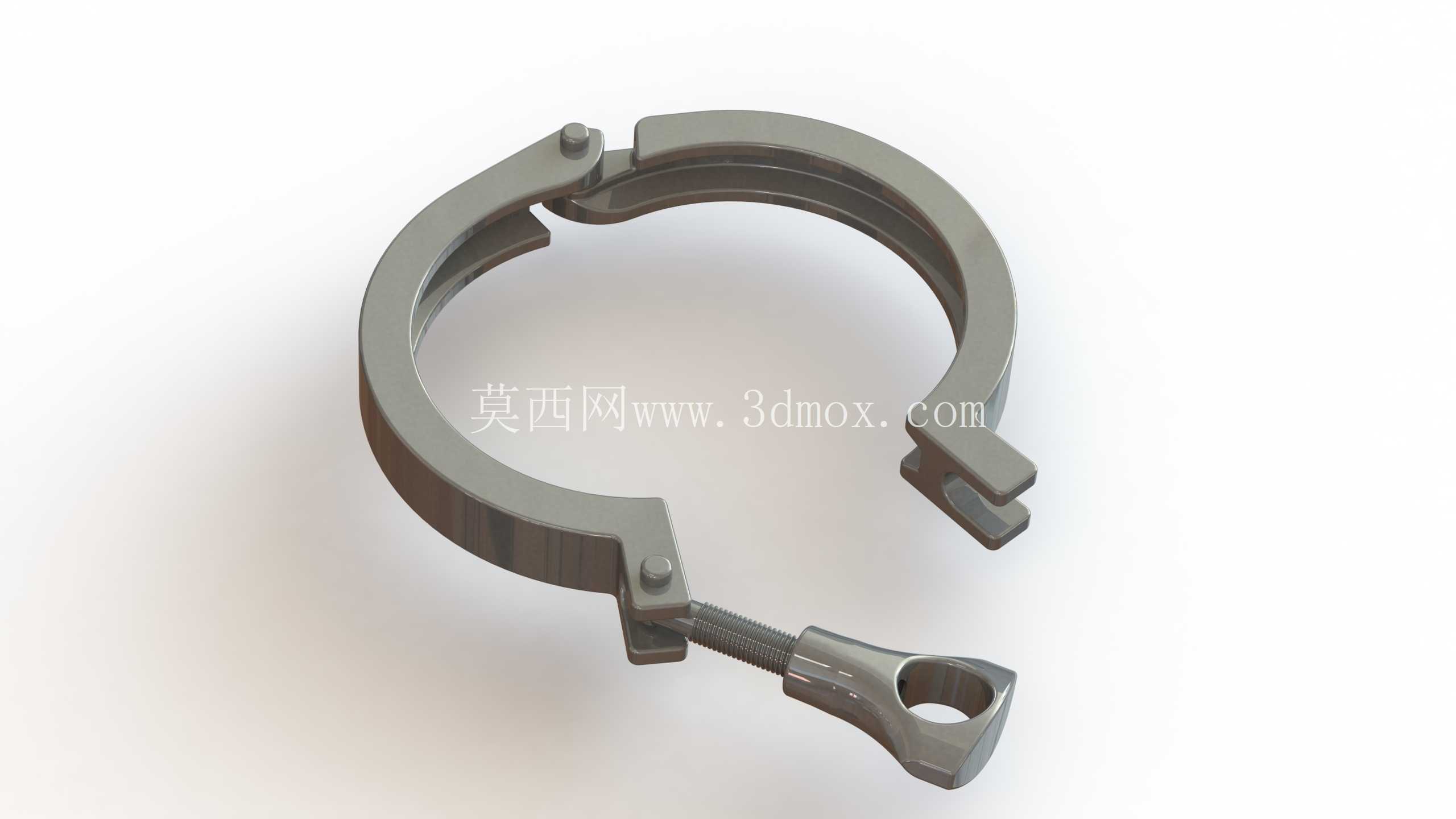

3英寸快装式管道连接三通卡箍结构

　　这款卡箍主要应用于洁净流体输送管路的三通节点快装连接场景，在食品饮料加工、生物医药制剂、精细化工配料、半导体超纯水输送等对管路拆装效率、密封可靠性有较高要求的行业中十分常见，区别于传统法兰连接需要多组螺栓对称紧固的操作方式，这类卡箍可以实现单人徒手操作完成管路对接与拆卸，大幅降低管路维护、滤芯更换、节点改向的作业时长。从功能特性来看，该卡箍依靠环抱式结构卡紧三通接头两端的凸缘边，配合配套的密封垫圈可以实现管路节点的静密封，锁紧结构采用扳扣式快锁设计，扳动尾部的扳扣时，连接螺杆会拉动卡箍的两个活动端向内收拢，对卡合位置的接头凸缘施加均匀的周向压紧力，避免局部压紧力不足导致的渗漏问题；卡箍的铰接端采用销轴连接，开合角度可以满足常规快装接头的直接卡入需求，不需要完全拆分卡箍即可完成安装操作，减少小零件掉落遗失的风险。

　　设计过程中，首先需要匹配3英寸规格快装接头的凸缘外径尺寸，卡箍内侧的卡槽轮廓要与接头凸缘的R角完全贴合，避免压紧过程中出现应力集中割伤密封垫圈或者卡接错位的问题；卡箍本体的截面厚度需要根据管路额定工作压力计算，保证在1.0MPa工作压力下卡箍的形变处于弹性区间，不会出现塑性变形导致锁紧失效；扳扣位置的力臂长度经过反复校核，保证单人徒手施加扳动力时可以达到额定压紧力，同时不会因为力臂过长导致卡箍整体结构冗余。

　　安装边界方面，该卡箍安装完成后，沿管路轴向的突出尺寸为扳扣完全扣合后的长度，径向突出尺寸为卡箍本体外侧到管路中心的距离，在排布管路支架、预留操作空间时，需要在卡箍扳扣位置预留足够的扳动操作空间，避免周围管路或者结构件干涉扳扣的开合动作；铰接端的销轴采用防脱设计，反复开合过程中不会出现销轴滑出的问题，适合需要频繁拆装的管路节点使用。卡箍的两个半环内侧加工有定位台阶，卡入接头凸缘后可以自动对中，不需要人工反复调整对齐位置，降低安装对位的难度；锁紧螺杆上预留了调节余量，可以适配不同厚度的密封垫圈，当密封垫圈出现一定压缩永久变形时，可以通过微调螺杆的旋入长度补偿压紧力损失，延长密封件的更换周期。

　　在实际管路排布中，这类三通卡箍通常用在支路分流、仪表安装、介质取样的节点位置，相比焊接式三通，快装结构可以灵活调整支路的朝向，不需要动火作业就可以完成节点改造，对于有洁净要求的生产车间来说，可以避免焊接烟尘、焊渣处理带来的洁净度管控风险。卡箍的整体轮廓做了圆角过渡处理，没有尖锐的棱角，在洁净车间使用时不容易积尘，也不会划伤操作人员的防护手套，日常清洁消毒时可以很方便地擦拭到所有外表面，符合卫生级管路的设计要求。
